Ware
Чота он выключен :)
Не, включен. Индикатор (он у него катодолюминисцентный) светится. Интегральник зачетный, 22 кГ честного усилителя, по 4 металлических транзистора в каждом из концов, транс почти 800вт и 200 русских вт на канал. Коралы dx/tree2 не справляются, ежли я технарь на форсаж ставлю.

Кстати, от чего дисплейчик применён?
Дисплейчик непростой, ips, hd 1280x800 и все это в размере 7". На ибей китайцы китами продавали (да и сейчас наверное продают) в составе матрица, универсальный скалер (dvi,hdmi,vga и даже встроенный унч для наушников) и контроллер тачскрина. Тачскин уже на матрицу наклеен. Все это до песца с баксами садилось в понятные ~4к. руб. с доставкой. Сейчас не знаю почем.
Это под управление с удалённой консоли, то есть дисплей на моноблоке чисто контрольный, или как?
Идея была загнать sdrmax2 на мелкий экран (он кстати на фото) а второй выход видеоадаптера под внешний монитор использовать, - если того обстоятельства будут требовать. Ну, и по сетке на эту шарманку ползать. На верхней фотке виден джампер между ddc платой maxus'а и фронт-ендом. Т.е. можно и без внешних причиндалов, только sdr-ом пользоваться... Ну а причиндалы из под sdrmax вполне нормально управляются - т.е. два устройства через встроенный омнириг подвешивается вполне себе технично.
Даёшь фото внутреннего монтажа! :))
Монтаж с час назад завершен, дождался все таки свой инфрасоник квартет, который планировал в этой машине для панорам р-160х использовать, он прижился уже)
Машина s775, кореквад6600, 8гб озу, ssd+жесткий для архива, двухголовая атишка на видео, мать интел на 965м наборе мс. Винда -XP64edtion. Под семеркой максус на 64 разряда так и не завелся. При 4,7-5,5 мб/сек из максуса внутрь машины загруз проца 23-27%. Видеокарта, кстати, под максусом тоже заметно нагревается...

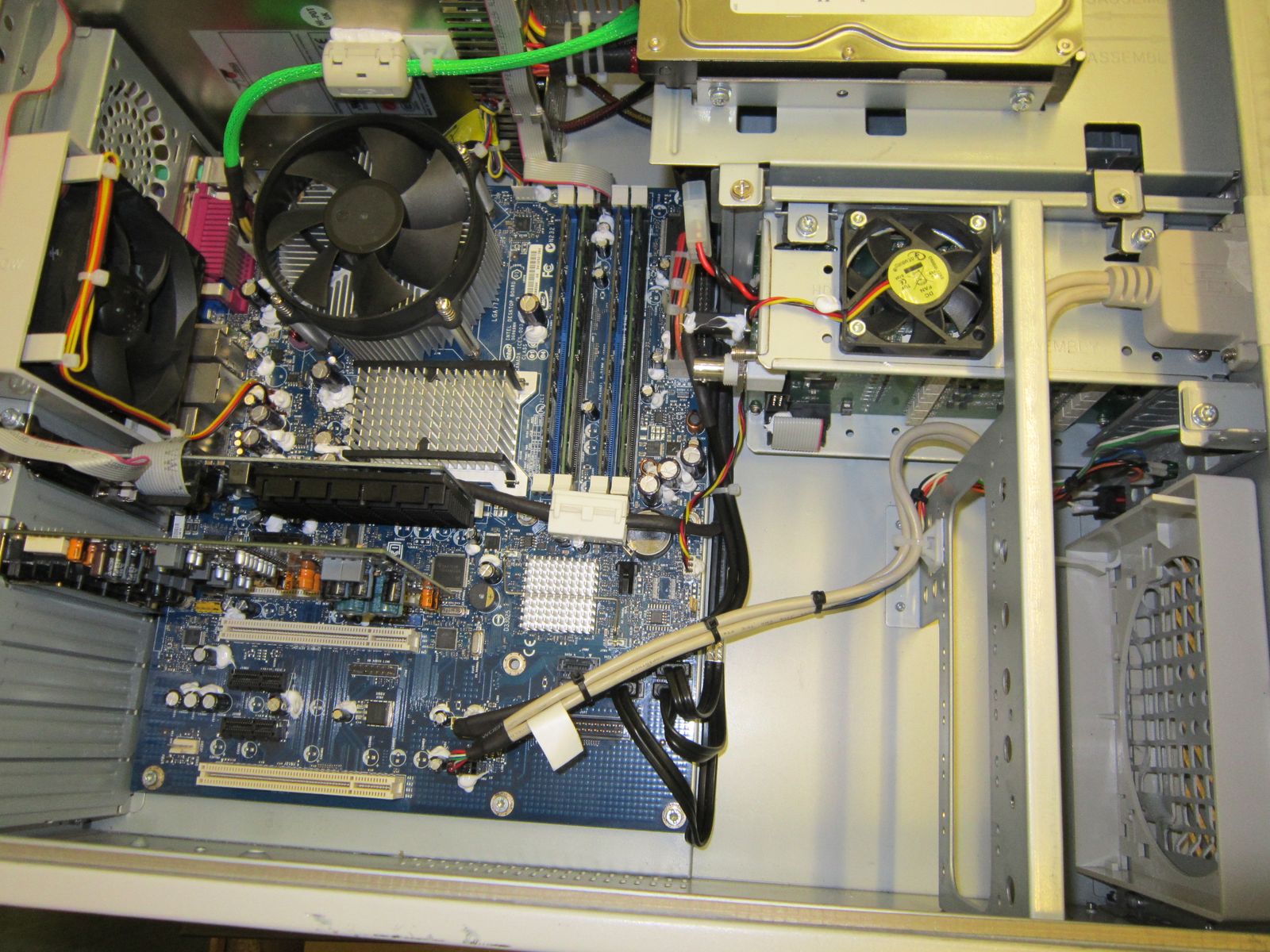

Потроха:

Увеличить
Не смонтирован джампер от входа максуса с антенным разъемом, и я в раздумьях - пихать ли доп вентилятор на 120мм, или уже отказаться от этой дурацкой идеи.

В моей коллекции появился новый зверь. Знакомьтесь: Р-170П-У КВ. Задавайте вопросы. Будем разбираться с ним вместе :)

Увеличить

Увеличить

Конкурс
Примите поздравление!

Да, смотрится красавцем! Какие у него номиналы ПЧ1 и ПЧ2?

Конкурс
И как Вам работа системы АРУ/АРЧ у 170-го? Не кажется, что ставит избыточное усиление в некоторых случаях?

Да, смотрится красавцем! Какие у него номиналы ПЧ1 и ПЧ2?
Как и в Бригантине 65128/128 кГц
И как Вам работа системы АРУ/АРЧ у 170-го? Не кажется, что ставит избыточное усиление в некоторых случаях?
Пока сказать не могу. Вроде как АРУ неплохо отрабатывает по мощным станциям. Время покажет

Как и в Р-774, в Р-170П есть приём НБП, чем он выгодно отличается от собратьев

Конкурс
Конструкция "кассетная" судя по виду сзади, верно? И сколько фильтров по 2-й пч и каких? Каков он внутри?

Судя по списку товаров Омского завода (и Свердловского) фильтры поставлены не особо крутые. На 65128кГц , я надеюсь, стоят 2 сборки по 4 резонатора, что даст около 80 дБ по зеркальному каналу на отстройку 256 кГц. А на 128кГц не понятно, н асайте Омского предприятия пишут что это кварцевые фильтры. Просто это очень тяжело делать на 128 кГц на кварцах полосу на 3 кГц. Это наверно ЭМФ. И этим станут понятны затухание на соседнем канале около 70 дБ.

В целом взято, по избирательности фильтров приёмник не суперкласс и при таком расходе металла можно было и фильтры поставить более солидные. Ширина в 1ой ПЧ 20 или 40 кГц - это тоже уже прошлый век.
Приёмник ведомственный массовый, наверно сделан в жёстких рамках финансирования проекта, прошли уже 70ие годы, когда впихали в подобные приёмники последнее слово инженеров.

Надеюсь по смесителям и их согласованию на фильтры не повторили ошибки из Р-399 и БРИГАНТИНы.

<del>

он (Р-399) с представленным гордым приобретением Р-170 (я тоже взял бы) и другими постсоветскими РПУ имеет то общее, что по тракту и фильтрам в 1ой ПЧ они все слабые. Это если в Р-399 ещё можно списать на те годы его начальной разработки, то Р-170 2008ого года уже должен быть построен на кое что с нашего века. А поставят те же древние разработки.
Самое не хорошее - это то, что эти фильтры очень плохо стыкуться со смесителями, которые решили применить (ключевые на 590КН8 или КП3хх). От плохого КСВ стыковки они теряют до 20дБ в ДД и поэтому ДД этих всех РПУ дается честным образом всего лишь 80...85дБ. Была надежда, что в Р-170 это исправили, наконецто спустя 30 лет.

Смотрел более подробно фото - обработка корпуса Р170 красивая, щели равномерные, нет грубой резки, все поставлено ровно, дисплей тоже аккуратно размещён, и задний панель порядочный без соплей. Ещё бы заменили ВКЛ питания, колесо и гнездо на наушники чем то более приличным и приёмник имел бы настоящее лицо. Эргономика для управления частотой и каналами вроде тоже продуманная.
С интересом посмотрел бы фото внутренностей.... это к тому что клиент морально готовится к приобретению)

Конкурс
Принимаем Поздравления по поводу обновки.
По ходу это Российский аналог Icom r-75(по возможностям), только на 13 Кг тяжелее.
Если не секрет, сколько стоит такое чудо.?!!

У старшего брата этой железяки (Р-170П, 2007г. редакции (мой экземпляр)) два номинала 1й ПЧ.
65128 и 25128. Переключаются, до 40 и после 40 соответственно. Вторая, понятное дело - 128кГц.
Что - то мне подсказывает, что вариант модернизированного 170го до 80мГц имеет такой же
расклад по пч. Этот распаковывал сам, - достался новым, мух не сидел...)

А вот этот:

Увеличить
вполне герой строки из шутливого милицейского протокола про "мертвый труп усопшего покойника..." Когда руки дойдут - х.з... демодулятор в нем прикольный, - два dsp стоят, тексасовый и от аналоговых девиц.

Simon
эти 13кг ушли на экранировку и жёсткость конструкции, в этом он точно доживёт в 22ой век.

Сегодня я сдал в журнал РАДИО трехсерийнную статью про самодельные кварцевые фильтры на "УКВ"-частотах, будут в 07/08/09 2016.
Для ICOM-7600 сделал фильтр 64455 кГц на 10 кГц плоская вершина и при +\- 10 кГц уже -30дБ и в целом где то 70...80 дБ заграждение. Это намного лучше того, что поставят на заводе, а также того, что трудится на тяжёловесах российских. Жалко, что 15 кг металла впустую экранируют от всякого, только не по соседству канала связи.

Simon
По ходу это Российский аналог Icom r-75(по возможностям), только на 13 Кг тяжелее.
Никак, r-75 на себе таскаете, если 13 кг так важны?) Или, жестянки на саморезах - эталон конструкторской мысли?

hs_19
P-324 ещё делают? вроде завод уже мертвый.

Хайо
P-324 ещё делают? вроде завод уже мертвый.
Нет конечно. Кому там делать? Да и зачем...?
Это тот достапамятный 324, который по нескольким темам форума блудил. Доблудился до меня.
Помимо травм родовых, имеет приобретенные. Надо лечить, но настроя пока нет. По совокупности
параметров - протоновцы пытались впихнуть невпихуемое. Как получилось судить пока не могу, ибо БП дохлый,
то ли по защите, то ли вовсе, канал -15в отгорел. Надо на шлангах все вывешивать и смотреть.

hs_19
Ну таскать не таскаю, а пару -тройку раз в машину ставил...питание позволяет...
Ну насчёт эталона на саморезах, это Вы погорячились...про r-75 не скажу...а вот r-8500 сделан с умом и поувесистее(метал перегородок потолще)...
И то же питание 12-14В...
А вот в защиту "жестянки на саморезах"(r-75), хотелось бы отметить ,несмотря на его небольшие размеры, имеет довольно неплохие х-ки, плюс 3-е преобразование...и что немаловажно, на борту сопряжение с компом.

P.S.
Кстати про массо-габаритные параметры приёмников, почему то сразу всплывают в памяти Р-154,Р-155.
С которыми в Армии тесно пришлось общаться.
Вот они то ,точно подходят под заголовок ветки: Приемники "Большие" и "Тяжелые".
Хотя конечно ,давно морально и технически устаревшие.

Simon
Я про жесть и саморезы после 775го айкома ерничаю, - удивил он меня неприятно.
А так то, нормальный производитель, пользую его железяки, разные. 780, 7800 и 970й. Последний, тоже на саморезах и жестянке) В 170м б.п. так, или иначе будет весить, да и конструкция, в целом. К слову, 780й (ну или r9000) не пушинка. 20 честных кГ. Про 7800, и вовсе молчу, -наковальня.

Контроллеры 160х под занавес сборки и наладки подкинули забавный сюрприз. Они, напомню, построены на базе пик-контроллера 18f452, в основе лежит конструкция Владимира UA0LFK (Спасибо за помощь ему!).
Когда комплектовался не было импортных кварцев на 20мГц, для тактирования микроконтроллера. Купил отечественные, РК169, датированные 91-м годом. Все заработало, что характерно, с hrd в том числе. Но этот самый hrd более чем на 19,2 по cat не вяжется, а я особого смысла не придал внутренним настройкам ком-порта контроллера (было 57,6) - заработало, и ладно. Когда начал цеплять на сдрмакс2 на 57,6 - не работает, хоть убейся... Опять всплыли 19.2.Как выяснилось, отечественные кварцы - гармониковые, на параллельном резонансе в тактовом генераторе пик-а завелись не на гармошке, а на основном резонансе, в три раза более низком, чем нужно. Соответственно, 57,6/3=19.2 и 20/3=6,667мГц.
Пришлось разбирать, дергать кварцы, ставить те, которые на 20.000 мГц заводятся. (Импорт тоже не весь идет, кстати. Короткие работают, высокие - через один)
результат:

Увеличить

Увеличить

В итоге, все как в пдфине на пик. Там про последовательный резонанс опорного кварца сказано, что заводится плохо, и стартует долго. Теперь и стартует с места и ацп на s-метре не такой вялый, как был. Вот такая фигня) Правда параметры ручки пришлось тоже перестроить... А то очень уж резко ускоренная перемотка частоты заработала)

Весьма полезное приспособление, позволяющее на 1 антенну зацепить 8 приемников.

Увеличить

Увеличить

Увеличить
Переделано на 220в. питания. Реставрация близка к финалу.

hs_19
Какая вкусняшка! Каков диапазон?

CDMA
Каков диапазон?
КВ, 2-32 мГц.

hs_19
Питание организовано для развязывающих усилителей, я так понимаю?

marvel
Питание организовано для развязывающих усилителей, я так понимаю?
Да, верно.

hs_19

С ШАУ реставрация неплохо вышла, но кмк мрачновато на лицо :) Штука-то от рождения корабельная, ейный родной цвет - светлый.

А как будешь решать вопрос согласования 50/75 Ом от куплера к "Большим и Тяжёлым", то бишь отечественным РПУ ?

Ware
С подбором краски на ихние изделия вечная проблема. В данной ситуации сдирать панель пришлось полностью т.к. были оборваны две заклепки в середине. Пришлось их рассверлить.
С последующей шпаклевкой ессно.

Потом, выяснилось, что темного металлика "кварц" много, им уже сдр-моноблок выгваздан по уши, зачем от общей канвы отступать?))) Вот и открасил в мрачный серый. Насчет согласования - пока не решил, есть зачетные блочки 75-50 от 862-863й, может ими воспользуюсь. Б.П. немного мозг вынес, однако все победилось) Стабилизатор осталось пересыпать и отмыть, - сегодня не получилось.

hs_19

Принято - общий стиль)

есть зачетные блочки 75-50 от 862-863й, может ими воспользуюсь

Есть такие. Но они ведь укавиные, 100-400, на КВ разве параметры те же будут?

Б.П. немного мозг вынес, однако все победилось)

А шо с йим было? Электролиты таки пришлось менять?

Но они ведь укавиные, 100-400, на КВ разве параметры те же будут?
Не знаю пока, надо измерить. Возможно, что и мимо.

А шо с йим было? Электролиты таки пришлось менять?
Черный коробас, что побольше - блок питания. Запаян по периметру, - с какой целью непонятно.
С самого начала, что-то (как выяснилось силовой транс) в нем тарахтело. Разборка была непростой, поскольку запаяно было все добротно. Когда все таки распечатал, обнаружил трансформаторный б.п. с дроссельным фильтром на выходе. транс решил поменять сразу (был похожий на 220), а вот фильтр по входу мозг реально вынес. Он был залит какой то розовой дрянью, которая, как выяснилось, была вспененной эпоксидкой. Оказалось, что его дешевле раскорчевать полностью, чем выколупывать по кусочку, чтобы поменять входной разъем). Там типа нашего ШРа стоял на 3 конца, с ихней резьбой, на соплях цепляться не хотелось а кабельную маму искать амерскую - тоже хлопотно.

Запаян по периметру, - с какой целью непонятно.

Видимо чтобы 20 кВт пароходное РПДУ не наводило лишнего на БП :)

По БП и разъёмам ясно. Выкрутился :)

Сейчас вот начал искать чем бы недорогим заменить штатные слаботочные station разъёмы на VIC-3 (5-7 pin) , которые внутренней контактной частью паяются на шлейф. ОНЦ-БС дёшево уже не найти, может пластик какой современный попадётся по типу как у современных Motorola XTL.

Ware
Видимо чтобы 20 кВт пароходное РПДУ не наводило лишнего на БП :)
Да уж, на все остальное нехай наводится)

С разъемами туго сейчас. Шр-ы металлисты на палладий посдавали, встретишь редко и задорого. Однако лучше напрячься и поискать, хоть шр-ы, хоть ср-ы. Овно типа пл259 и подобное по концепции не признаю в принципе...
