Наверное, это уже оффтоп, но все же...
это именно ПЕРЕДАТЧИК и именно СДВ диапазона.
(кстати, рядом на том же стенде прокручивался ролик о предприятии, там этот самый монстр фигурировал "вживую" Размеры действительно впечатляющие)
Немного непонятно, для чего работать с воздушного судна в СДВ диапазоне.
Более того, в беседе с представителем предприятия (это наше Нижегородское НПО Полет) он подтвердил, что это оборудование для ПЛ.
Навряд ли на всероссийском промышленном форуме имело смысл выставлять экспонаты, искажая их назначение до неузнаваемости...

Немного непонятно, для чего работать с воздушного судна в СДВ диапазоне


Я нисколько и не сомневаюсь, что это именно передатчик и именно СДВ диапазона. Это старый, как останки последнего мамонта, проект "Орёл" - большой самолёт типа Ту-142 переоборудовался в ретранслятор для управления ПЛ - ведь ясно, что в боевых условиях стационарные передающие центры СДВ будут быстро уничтожены или выведены из строя. Вот для чего-то подобного такое РПдУ и необходимо.
Хотя амеры чего-то такое имеют/имели на вооружении, ставить на ПЛ такой передатчик, тем более нашему ВМФ, почти не имеющему нынче средств обеспечения боевой устойчивости своих ПЛ, просто нет никакого смысла - к передачам по СБД он неспособен физически, а продержать сейчас лодку под СДВ-анодом десяток-другой секунд - значит сообщить всему миру, где она находится.

Гм... Тогда все "встает на свои места"...
Особенно убедителен последний аргумент.
Благдарю за пояснения.

Добавлю сюда еще один вопрос по связи времен Второй Мировой.
В романе Валентина Пикуля "Площадь павших борцов" встетил упоминание некого средства связи, очевидно, телефонного аппарата, именуемого "лягушкой":
"...Я чудесно чувствую себя в штабном «фольксвагене», где прыгает моя зеленая «лягушка»..."
"...Паулюс в бешенстве так шмякнул трубкой зеленого телефона, что казалось, он хотел раздавить поганую штабную «лягушку». ..."
Стало интересно, о чем идет речь. Фотографии немецких полевых телефонов времен войны я находил в сети, но они в деревянных или эбонитовых корпусах, вовсе не зеленого цвета.
Знатоки, подскажите! Если в романе упомянуто дествительно существовавшее средство штабной спецсвязи, то есть ли в сети его фотографии или описания?

По просьбе модераторов перевожу свой изначальный вопрос в другой ветке в соответствующую ранее начатую ветку, и потому прошу прощения за повтор.

Перечитывая книгу В. Адама «Катастрофа на Волге», описывающего историю 6-й немецкой армии в окружении, невольно обратил внимание на следующие места, касающиеся вопросов связи.
«Зазвонил телефон. Начиная с 12 декабря была установлена связь с группой армий "Дон" на коротких волнах. Вызывал Манштейн.»
«Со вчерашнего дня мы имеем коротковолновую связь с группой армий "Дон", так что можем получать более свежую информацию, чем раньше»
«Тогда Гитлер через своего офицера связи майора фон Цитцевица, у которого имеется своя радиостанция, немедленно узнал бы о нашем намерении (начать выход из окружения) и распорядился бы о соответствующих контрмерах.»

Из этих цитат получается, что находясь в окружении, 6-я армия имела связь с внешним миром на КВ диапазоне. Причем, как с близлежащими частями в районе Дона, так и с самой Германией – соответствующий офицер связи мог информировать верх. главнокомандование (Гитлера) самостоятельно.
Хотя техника связи времен Второй мировой уже рассматривалась, все равно многое не понятно: SSB тогда не было, значит только АМ. Неужели столь помехозависимая модуляция обеспечивала надежную дальнюю связь? CW понятно, но здесь же телефон! И как они проблему прохождения решали – ведь его могло и не быть вовсе. Или киловатты вкачивали, во что верится с трудом, т.к. едва ли в окружении такие источники питания найдешь? Штирлицы – те явно QRP работали, но Сталинград – Германия – едва ли. Интересно также, какие они диапазоны использовали, чтобы прохождение было и с ближними войсками, и с Германией. И наконец, поскольку связь телефонная, а передавались важные приказы и т.п., неужели не было перехвата? В возможность шифрования голосовой связи в реальном времени в те годы что-то верится с трудом.
В общем, буду признателен за любую дополнительную информацию по вопросам организации дальней связи времен Второй мировой.

в этой теме было мнение тов.Берия о немецкой радиосвязи под Сталинградом....
http://www.radioscanner.ru/forum/index.php?action=vthread&forum=1&topic=15918&page=0

Эст: Там говориться "на волнах от 438 до 732 метров" - что-то трудно себе представить. Если на 180 метрах измучаешься антенну городить, то представляю, что такое антенна на 732 метра, тем более в окружении. Может на метры, а мгц? Хотя там говорится о длинноволновом и УКВ диапазоне.

А вот это военное радио кому-нибудь знакомо? Судя по всему это не наше, а ленд-лизовское.

485
погляди в этой ветке выше РРС "Михель"
прототип наших Р-404/414, до сих пор стоящих на вооружении ВС РФ.
вот именно по ней, и велась прямая телефонная связь со ставкой Гитлера окруженной 6й армии под Сталинградом.
2.5 ГГц, АМ, 6 каналов ТЧ в АМ уплотнением.
как там отмечалось, в те времена у СССР не было никакой аппаратуры на подобные частоты.

Ра Дист
Полевой телефон с индукторным вызовом, похож на EE-108 или 108A, отличается от картинки коммутаторным ключем
http://phones.ioffer.com/i/EQMKYR05rhj5
(много больших картинок)

Немецкие РРС разработки 1942г. работали в диапазоне 1250МГц-1400МГц.

Хорошая история сегодня на анекдот.ру:
---------------------------------------------

Рассказывал батя.
Первые послевоенные годы. Львовщина. Батя, после "дембеля", остался на
офицерской должности при полке связи. Был начальником узла связи, где
ему был поручен ремонт разнообразной трофейной немецкой радиоаппаратуры.
Квартиру с приятелем на пару они снимали у одной местной тетушки.
И вот попал к ним в руки армейский приемник то ли Grinding, то ли
Philips. Бились над ним недели две. Не хочет работать вражья машинка.
Приволокли аппарат на выходные на квартиру, сидят, паяют-перепаивают.
Заходит хозяйка:
- Хлопцы! Вы жрать идете или как?
- Ща, мать, тут у нас запарка.
- Шо у вас там?
- Да те, мать, не понять – Радио!
- Да язви вас в душу перемать, выж все не так делаете!
Отец с корешом от таких слов в ступор впали.
Хозяйка рванула к столу, секунд 15 разглядывала аппарат и, схватив
паяльник и пару проводов, навесила на монтаж пару перемычек.
- Включайте, хлопцы.
Хлопцы как под гипнозом включили, лампы прогрелись, и аппарат залился
какими-то маршами. Батя с приятелем сползли на полчаса под стол.
Оказалась, что их хозяйка во время оккупации была угнана в Германию и
там работала на конвейере на сборке этих самых радиоприемников. И паяла
этот самый узел, над которым мой батя с корешом так долго пыхтели.
О как!

Aipick

NBFM

Если сравнивать "Михель" с нашими -то это конечно Р-400, но не Р-404 и тем более Р-414.

UA0SQ
Совершенно верно. И "Михель", и "Лютик" (Р-400) - шестиканальные РРС с временным разделением каналов и амплитудно-импульсной модуляцией. После модернизации Р-400М(2) стала двенадцатиканальной. А "Василёк" Р-404(М) уже 24-канальная.

NDR
Да, а еще была «Циклоида» для передачи телеметрии в ЗРВ ПВО (что-то похожее на вариант как делали Р-151ВЧ на базе Р-409).
Диапазон 6ГГц, антенны двухзеркальные (система Кассегрена), наведение осуществляется и по азимуту и по углу места, облучатель закрыт радиопрозрачным пластиком в форме параболоида (у меня такая на крыше стоит для приема SAT).
На «Унже» были три антенны (Р-404М3 ?) и была модель с четырьмя антеннами (Р-404М4 ?) Не встречали?

UA0SQ
"Циклоида" - ЧРК-ЧМ - фактически "сестра" Р-409/Р-151.
У Р-400/404/414 всегда использовалась одна и та же головка мачты - с двумя параболами с азимутальными приводами без элевации.
Про Р-404М3 и Р-404М4 мне ничего не известно, но могу попробовать уточнить у оставшихся разработчиков.

То 485
=Там говориться "на волнах от 438 до 732 метров" - что-то трудно себе представить.=
А если принять , что эти номера волн. Помнится радиостанция 10-РТ , на
которой были кварцы с номерами от 176 до 223. Частота определялась умножением номера волны на 25. Получился диапазон от 4400 до 5575 кгц.
В этом случае получается диапазон от 11950 до18300 кгц и всё становится на свои места.
YL2CP

UA0SQ

NBFM

Если сравнивать "Михель" с нашими -то это конечно Р-400, но не Р-404 и тем более Р-414.


прототип наших Р-404/414, до сих пор стоящих на вооружении ВС РФ.

NBFM

прототип наших Р-404/414, до сих пор стоящих на вооружении ВС РФ.

Ну, это достаточно условно :) Общий лишь принцип формирования группового сигнала. Конечно, вектор задали немцы со своим "Михелем", удачно использовав теорему Котельникова :)

tarawa
=Там говориться "на волнах от 438 до 732 метров" - что-то трудно себе представить.=
Почему? В килогерцах частоту только после войны стали применять, когда активно в МВ/ДМВ полезли - согласитесь, проблемно назвать длину волны для частоты 446,00625 кГц. К тому же, попробуйте выяснить происхождение термина "волномер" :)

Ра Дист уже как то выкладывал

из той же ленд-лизовской серии 42 г.в.

http://ff01.photofile.ru/photo/016/8e3/605496/large/12578119PZD.jpg

NDR
прототип наших Р-404/414, до сих пор стоящих на вооружении ВС РФ.

Ну, это достаточно условно :) Общий лишь принцип формирования группового сигнала.

так ведь это и есть самое важное! вся идея то этой станции...
своим принципом образования ствола она меня и в 1994 удивляла)
50 лет спустя...

Конечно, вектор задали немцы со своим "Михелем", удачно использовав теорему Котельникова :)

именно. и ведь что, 1943 год! а разрабатывали они ее когда? до войны еще? стало быть 38й-39й?

смотришь на их технику тех времен- везде, везде успели отметится! ведь не будь войны тогда- была бы германия передовым технологическим государством.

nemo2
Йот омега цэ! Знакомый дЬЮайс:)) В своё время с друганом нашли на районной свалке парочку таких. Правда без "макинтоша". Отличная весчь:)) Как работает, не проверял. Индуктор от него подарил другому корешу (классная штука - приносили в школу, через диод заряжали электролит и хлопали разрядами на переменах. Во было радости-то!). Звонок аппарата - мёртвого поднимет:)) У меня до сих пор самодельный телефон дома валяется. Долгое время служил. Так вот - звонок в нём именно от "ленд-лиза". Жаль, что нерегулируемый, но шикарный:)) У меня даже клеммы сохранились. Очень удобные - провод вставляется в отверстие и прижимается неподвижной железячкой при завинчивании (в отличие от подвижного основания клеммы в совковом варианте).

NBFM
была бы германия передовым технологическим государством.
Да они и сейчас не хворают. Тот же ветхозаветный Сименс не просто так отдал телефоны в трудолюбивые китайские руки. Они, извиняюсь, за другие девайсы выручку имеют, а эта муть уже не интересна.
Живы и Крупп, и АЭГ, и Мессершмидт-Бельков-Блом, и Хейнкель. Порше вон катаются :) Тот же Сименс - наверное, основной поставщик элетротехнической продукции в доброй половине мира. А турбогенераторы и прочие силовые трансформаторы - это вещи из совсем другой ценовой категории :)
Даже по вооружению - панцеркампфваген "Леопард-2" отнюдь не самый худший танк в мире.

А на измериловку rhode&schwarz равняется весь мир как на эталон, кстати..

NDR
AOR
все это так...
а так бы- уже на марс слетали. в промышленных масштабах.-)

Распределение радиочастот Вермахта с 1935г. по 1945г.

90 МГц-160МГц для сухопутных войск (пехота).
27,2МГц-33,3МГц для танковых войск.
28,0МГц-33,0МГц для САУ (самоходные артиллерийские установки).
23,1МГц-25,0МГц для штурмовых самоходных орудий.
32,0МГц-38,0МГц для артилерии.
110кГц- 3010кГц для командирских танков.
200кГц-1200кГц для звена полк-дивизия.
75кГц-25МГц для ВМФ.
475МГц-526МГц для РРС(радиорелейные станции).1936г.
1250МГц-1400МГц для РРС 1942г.

СДВ передатчик: 23кГц, 200kW, с 1939г по 1943г.
«Голиаф» 16,5кГц 1800kW
Приемники для подводных лодок:
Обнаружительные (излучение РЛС) от 400МГц до 1500МГц
От 1500МГц до 5000МГц
Это очень кратко.

UA0SQ
475МГц-526МГц для РРС(радиорелейные станции).1936г.
Сильно напоминает диапазон рабочих частот нескольких типов наших тропосферных станций :) Спроста ли это? :)

UA0SQ

Некоторое уточнение

Для сухопытных войск пехота (Feld) низовое звено, использовались, в основном частоты 23-38Мгц (с некоторыми провалами) и частично от 99 до 160 Мгц.

Танкисты использовали также повсеместно и радиостанции на 40,3 - 47,0 Мгц и 42,1 - 57,8 Мгц, для взаимодействия с авиацией.

Были и универсальные в полковом звене сух.войск 24,5 - 61,0 Мгц, для связи со всеми видами войск.

Наткнулся неожиданно:

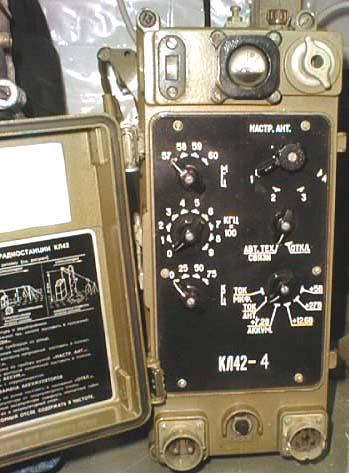

http://www.milradio.com/Pictures/Warsaw/KU-42-4.JPG
Техника послевоенная, корпус аналогичен Р-107М. Кто-нибудь имеет, что сказать по поводу этого зверя?
