Согласно вашей фотографии этот прибор класса точности (цифра в кружке справа вверху) 2,5.
Так точно)))

Классный у вас сотег, такие четкие фотки дает!

Спасибо за комплимент!

Гравицапа.

Programmist
Родоначальник более современных приводов:

Давно лежит пылится проигрыватель, выдранный из какого то убитого дискотечного комплекса. Наверное это ЭПУ от Радиотехника Д1-012. Привод прямой , диск как часть двигателя с оборотами 33 и 45 в минуту. Вот такого аппарата родоначальником и был ваш.



Раньше всё собирался сделать из него какой нибудь крутой и замудрёный вертак, да так руки и не дотянулись. А теперь есть и Электроника 017, и Вега 122, и Техникс SL - D303, совсем не добраться. Хотя нашёл трансформатор на 27 вольт, попробовал включать - работает. Шестеренки все целые и невредимые.

Родоначальник более современных приводов:
Этот аппарат никак не мог быть родоначальником. Скорее последний из магикан. Выпускался с 1991 г. http://www.rw6ase.narod.ru/000/rez1/wolna307s1.html
Предшествовшая ему модель с 1986 г. http://www.rw6ase.narod.ru/000/rez1/wolna307st.html
А родоначальник скорее вот:
http://forumimage.ru/uploads/20101229/12936528269600434.jpg
http://forumimage.ru/uploads/20101230/129373827075006951.jpg
http://forumimage.ru/uploads/20101230/129373828537006222.jpg

А про Лидеры забыли? Там ведь по-моему тоже нечто подобное было. А они уже в 1980 году выпускались.

Скорее последний из магикан. Выпускался с 1991 г.
Вообще-то да, наверное - последний и привод слабоват, всего 4 катушки. В 90-ых для "тихоходов" использовали вот такие конструкции:



Правда, этот уже крутил дискеты.
Интересная технология изготовления. Печатная плата – монолит с металлическим основанием.

А вот этот 1956г изготовления просто переключал группы контактов. Тип СД-2, напряжение 220 в. Скорость вращения 2 оборота в минуту.

Редуктор. Вещь полезная, жалко, что крутится только в одну сторону и шумит сильно.

шумит сильно
= Это он в плохом состоянии. Обычно его еле слышно...

А это гальванометр 1968 г. Тип М195. Для чего этот прибор был нужен и где применялся не знаю. Но состояние хорошее. Думаю, рабочий. Шкала только имеет трещины, но она стеклянная, можно вырезать новую и заменить.



Инструкцию к нему найти не смог. Вот небольшое пояснение в Википедии. "........Баллисти́ческий гальвано́метр предназначен для измерения количества электричества, проходящего через цепь при кратковременных импульсах тока. Подвижной частью прибора является прямоугольная рамка с намотанной на неё тонкой изолированной проволкой, подвешенная на упругой нити между полюсами магнита, где она может совершать вращательные колебания.

Баллистический гальванометр отличается от обычного тем, что момент инерции J его подвижной части специально увеличен. Достигается это тем, что к раме гальванометра прикрепляют полый цилиндр из мягкого железа. Увеличивая момент инерции рамки, этот цилиндр сильно увеличивает период собственных крутильных колебаний рамки........"

Стрелки не видно. Или это из серии, где шкала подсвечивается сзади, а "стрелка" - это тень которую видно в прорези ? Подобный мне как-то попадался, разобрал в целях изучения конструктива. Назад собирать было лениво и... Капец ему пришёл. Давно было.

Увеличить
У меня такой есть. Не старый, но дюже удобный. Пока таскал его, грохнул стекло, отломился кончик стрелки, первое полечил, а на вторую проблему не нашлось пока подходящей тонюсенькой проводульки. Точнее нашлась, но тоньше чем нужно. Немного разбалансирован, возможно из-за тех 5-ти недостающих миллиметров. Сделать на таком КСВ-метр, точность будет до сотых ! :)

Goodwin_CB
Сделать на таком КСВ-метр, точность будет до сотых ! :)
Точность измерения КСВ в любом приборе в намного большей степени зависит не от класса точности измерительной головки примененной в приборе, а от качества изготовления измерительного датчика (направленного ответвителя). Ну и от самой схемы измерительной части КСВ-метра. Да и не требуется от КСВ-метра такой точности, т.к. нет никакой принципиальной разницы например между КСВ=1.2 и 1,215

написал сюда, чтобы не создават лишние темы

СЕГОДНЯ 7 НОЯБРЯ! В этот день обычно проходили парады по красной площади с демонстрацией дачно-чердачных раритетов в виде особо секретных МБР.

Ура, товарищи!

Для чего этот прибор был нужен и где применялся не знаю
= Прибор высокого класса точности. Применялся как образцовый для поверки в лабораториях измерительных приборов с пром.предприятий.

Стрелки не видно.
= Там нет стрелки. На матовое стекло шкалы проэцируется тоненькая полоска света.

Владимир RA9SZ
Да я в курсе... Я ж там в конце фразы прицепил такую :) штуку. КСВ меряю другими приборами.

Увеличить
Давно уже лежит датчик от болгарского измерителя КСВ, лет 30 назад они ЗИПами пришли к нам в цех, но их успели разграбить без моего участия. Сильно позже попалась всё же одна железка. Одно время экспериментировал, потом забросил. На фото виден обвес... Нормально работает на полторы сотни МГц.

Увеличить

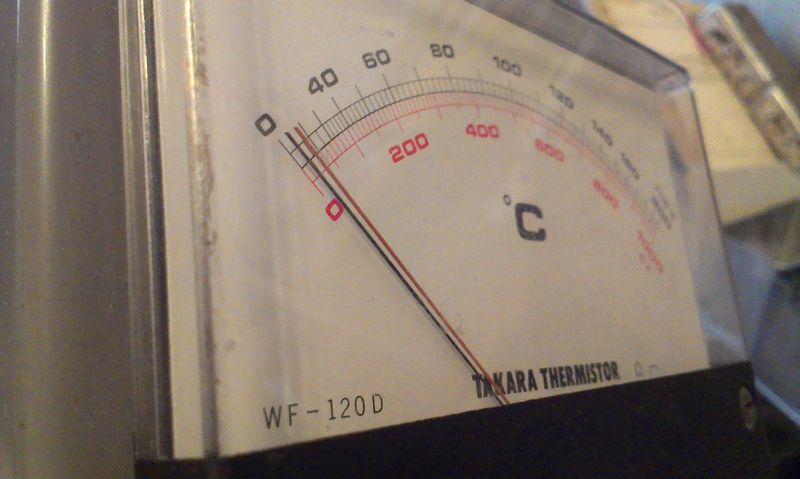

А вот ещё, японческая головка, попалась на рынке, не смог отказать себе... Весь цимес в двойной стрелке, точнее в двух стрелках, работающих каждая сама по себе (две рамки) одна над другой. В общем соосная система. Основное неудобство - горизонтальное рабочее положение

СЕГОДНЯ 7 НОЯБРЯ! В этот день обычно проходили парады по красной площади с демонстрацией дачно-чердачных раритетов в виде особо секретных МБР.

Да уж.., к этому времени все уже были изрядно подогреты и веселы, политбюро висело, посуда под ногами демонстрантов задорно звенела! в общем бобры стояли, кролики шагали... А дачно-чердачные раритеты еще жили в квартирах. УРА товарищи!

Интересный прибор с двумя стрелками. По идее к нему должен быть контроллер с ДД в десять раз больше, чем у обычного прибора. И две шкалы на 100 и 1000 градусов, а там почему-то на 180 и 1000.
Видимо, для контроля двух разных датчиков.

Увеличить
Да, гнезда два. Схема внутри простейшая, просто делители. Датчиков в комлекте не досталось. Для чего коробка - не понятно. Японцы они такие японцы.

В любом случае две стрелки это удобно, а шкалу можно напечатать на принтере новую, например Вольты и Амперы.
Для такой коробки:



Вещь можно сказать раритетная, но до сих пор необходимая. :)

Гаврила50
По поводу редуктора...
Тоже подобное только остался один редуктор.






Хотел разобрать сфотографировать но побоялся.Так как там очень много шестерёнок.

Когда работал на РАДИОрелейке, достались вот такие газоразрядники.
Использовались в приёмопередатчиках.

остался один редуктор
Крутящий момент. Для редуктора:



Один движок даже оказался шаговым, с мелким шагом:


Увеличить

Я сегодня тоже прихватизировал электорофон Волна 307С-1, 1991 г. 3-х скоростной со стерео пьезоголовкой ГЗП-305. У этих головок, как известно, от времени демпферы кристаллов все повытекли сиропом. Но я отработал методику их восстановления.
Протестировал. Головка работает, но аппарат... Выкидыш конца советской промышленности. Глядя на него приходишь к мысли, что к тому моменту дядя Вася уже последний напильник пропил.
Пломбы целы, практически не пользованный, в принципе работает, за исключением, того, что скорость немного выше, но это устранимо. Усилок при постукивании по корпусу подвозбуждается - где-то плохая пайка похоже, тоже лечится без проблем. Но самое отстойное, то что ось шпинделя современного стандарта и патефонные пластинки на нее не лезут. Не понятно, для чего скорость 78 тогда делать было? Не распиливать же отверстия пластинок под ось этого уродца.
В общем надежды не оправдались. Придется дальше пилить пластинки на патефоне.

А я наконец то завладел вот таким буржуйским аппаратом. SHARP GF-777. С 80-х годов была мечта его заиметь, но она казалась совершенно неосуществимой. И вот он у меня есть. Конечно придется покопаться немного, но он работает. Кассета правда только левая играет, но это поправимо. В правом кармане надо всего лишь заменить пассик. Непревзойдённое чудо вражеской техники! 12 килограммов живого веса! Глядя на это творение рук человеческих приходишь к мысли, что желтолицые братья напильники не пропивали, а шоркали ими по железякам со всей пролетарской злостью.

Agat
Я сегодня тоже прихватизировал электорофон Волна 307С-1, 1991 г.
Нормальный аппарат, по крайней мере, по размеру.
Головка, естественно, была восстановлена, усилок выброшен (заменен на какую-то TDA-XXX), блок питания встроен в коробку с динамиками. А ось можно проточить, тем же напильником, в крайнем случае.
Кстати, аппарат выдает совершенно неповторимый "совдеповский" звук.
Наверно, благодаря ГЗП-305 и динамикам.


Увеличить

Гаврила50
SHARP GF-777
Да, это достойное "чудо техники", несмотря на свой возраст сегодня, такой аппарат ценится высоко.

Кстати, аппарат выдает совершенно неповторимый "совдеповский" звук.
Ну звук да, я послушал, правда уже поздно было, громко не сделаешь. Напильником просто пилить жалко, порнуха получится. Надо в токарном станке и отцентровать хорошо. В дрели тоже врядли выйдет, зажать наверное в патрон не удастся, да и диск массивный, биения будут, в лоб еще отлетит:). Посмотрю потом, может что придумаю. На 33 то нормально работает, но требует незначительного ремонта. На скорость я думаю влияет подсохший С7, надо будет его поменять. У Вас со скоростью по стробоскопу все впорядке? У меня по всем трем слегка спешит при минимальном положении регулятора.
Головки научился восстанавливать, даже полностью разбонзанные. Лишь бы все в комплекте было и кристаллы не сломаны. А нековырянные вообще за 20-30 минут неспеша делаются. Могу поделиться опытом.

О движках. И о движках с редуктором.

Увеличить

Увеличить
Харбин. Магазин LENOVO. А ещё там куча всяких батареек, ниодимовых магнитов, солнечных элементов, кабеля РК, корпуса, в общем Клондайк !

Agat
С осью, конечно, лучше в токарном станке, если вытащить ее из блина не получится. Скорей всего она там запрессована, плюс каленая, напильником не взять, только абразивным (шлифовальным) кругом.
Стробоскопа у меня нет, в комплекте обычная круглая резинка, скорость можно выставить регулятором, на слух. А с головкой уже не помню что делал. Вроде как подбирал какой-то материал для демпфера, по максимуму низких частот, то ли ластик, то ли войлок.

О движках. И о движках с редуктором.
Схема удаленного управления движком с редуктором, от движка без редуктора:


Увеличить

Прекрасно работает, если нужно крутить что-то не слишком тяжелое и не слишком быстро.
Совсем хорошо будет, если на второй конец ротора управляющего двигателя надеть маховик.

А я сейчас пытаюсь под это дело пришпандорить редуктор зеркала заднего вида от автомобиля. При весьма скромных размерах, дури у него до чёрта. Геморрой с удалением ограничивающих наплвывов. Из полезного - внутри есть место, куда можно вкорячить узел электрического ограничителя. Он там изначально есть, но для штатной работы, в пределах 90 градусов. В общем вращать какую-либо мелочёвку вполне сойдёт. Благо исходников на авторынке немеряно.
