Я такой даже на картинках не видел. Надо пошарить по сети, где-нибудь всё равно есть.

Гаврила50

Должны быть, ведь выпущено их было много и стоил он гораздо дешевле батареечных магнитофонов, если не ошибаюсь, всего 35 рублей.
Вот как он выглядел:
http://myradio-tech.ru/000/rez1/lider302r02.jpg

Ага! Спасибо! Картинку посмотрел. Очень интересная штучка. Даже ни разу раньше не попадалась на глаза. Даже не слышал, что такие были. У меня когда то был компьютерный си-ди-ром с щелью под диск, так я потом из него сделал проигрыватель дисков в машину. Тоже редкость была большая.

Очень интересный приемник. Вот ещё бы несколько снимков, да покрупнее. Сделайте, если не трудно.
Гаврила50

Полноразмерные
копилка не пропускает

ниже обратите внимание, несовсем обычный способ настройки вариометрами на растяжках. Ферри ты в 2-х МА ездят свободно. в них продета леска и через систему блоков тянется редуктором настройки.

пардон пошаманил с цветовой гаммой потому как пересвет получился при съемке. Пасмурно у нас.

Спасибо за снимки. Да, изрядно тут помудрили заморские слесаря! Оригинальные кишки. Интересно, что дала эта настройка вариометрами? По-моему только усложнила конструктив.

Настройка вариометром более линейная нежели КПЕ. Если есть возможность смудрить вариометр то следует выбрать его.

Настройка вариометром более линейная нежели КПЕ.
Ну это врядли, вопрос какой КПЕ применить, есть и с линейной хар-й,
скорее всего применение вариометров это дань каким то конструктивно-эксплуатационным требованиям, как помните, в старых авто приемниках очень редко применялись для настройки КПЕ, в основном вариометры..., считалось что они более устойчивы к вибрации, неизбежной в авто.

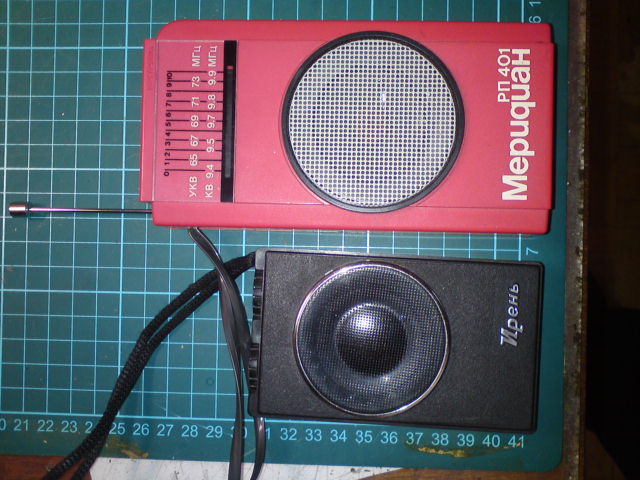

А мне тут в выходные попались такие приемнички:

Увеличить
не утерпел, приобрел.

Попался в руки Grundig Prima Boy 600. Выпуск 1974 года. Кроме крышки батарейного отсека, кажется, всё на месте. АМ диапазоны молчат, ФМ работает, но с сильными нелинейными искажениями. Если кто сможет помочь схемой, буду весьма признателен.

Попался в руки Grundig Prima Boy 600. Выпуск 1974 года. Кроме крышки батарейного отсека, кажется, всё на месте. АМ диапазоны молчат, ФМ работает, но с сильными нелинейными искажениями. Если кто сможет помочь схемой, буду весьма признателен.
Есть приемник Prima Boy 700 и схема на него, сгодится?, они все в группах похожи по схемотехнике, в основном отличаются конструктивом. Не знаю, как сюда схему прилепить?
а вообще есть такой справочник:

И.Ф.Белов Е.В.Никольский
ЗАРУБЕЖНЫЕ ПЕРЕНОСНЫЕ
РАДИОПРИЕМНИКИ И МАГНИТОЛЫ
(СПРАВОЧНОЕ ПОСОБИЕ)
Издательство «Радио и связь», 1984


он есть в сети, вот например:

http://emiz.biz/viewtopic.php?t=77042

там есть кой какие схемы, и эта в частности.

[img]http://www.radioscanner.ru/uploader/2013/principialinaa_elekt.doc[/img]

Бог его знает, как сюда файл со схемой прицепить? только так получается...

AlexT, спасибо за совет. Эту книгу я уже проработал до того как писать в форум. Схема 700-ки там действительно есть, а 600-ка только фрагментарно. Будем искать дальше.

Схема 700-ки там действительно есть, а 600-ка только фрагментарно.

И что, для ремонта этого мало? Или Вам родная схема нужна для коллекции?

Я попробую взять схему 600го с сайта р.музея, но попозже.

И что, для ремонта этого мало?
Мало! Есть кусочек с блоком УКВ, есть кусочек с трактом ПЧ, есть кусочек КСДВ, про который можно подумать, что он от 600-ки, хотя подпись под ним нечленораздельная. Схемы УНЧ нет, а именно она меня интересует в первую очередь. В 700-ке схема УНЧ другая. Пробую составить схему самостоятельно, но если найдётся готовая, то жизнь сильно упростится. По музеям я тоже лазил, со схемой мне в музеях не повезло. Может, Вам повезёт больше.

Эх, чего только не выпускала советская промышленность...., кварцы в разных корпусах:

Увеличить

Заполучил недавно тьюнер Виктория-003, есть у меня и Радиотехника, и Электраника и Орбита и еще разные аппараты от Грюндика, Сони и Ямахи, и вот к какому выводу пришел, вся советская бытовая аппаратура с нулями впереди разрабатывалась врагами!!!
Ну вы гляньте на конструкцию Ишим-003 или "коробку передач" Ленинград-010, ну этже застрелиться и не жыть! и вот теперь Виктория-003, ну какая сволочь заложила в конструкцию аппарата ВЫСШЕГО класса! и весьма не дешевого по тем временам, 195руб., (я работая в то время ст.инженером в НИИ получал 125руб.), детали из прессованного силумина? они же развалились еще 20 лет назад, втулка поворота МА заклинена, распух силумин, шкив КПЕ сам по себе, ось сама! вилка перекл. привода шкал умерла в детстве..., игольчатый барабан шкалы КВ вместе с ней, а так ВЫСШИЙ класс!!!!

Увеличить

Но с другой стороны не все так плохо в этой жизни, сегодня, зайдя совершенно случайно в один магазин обнаружил там такое:

Увеличить
Состояние отличное, только что без паспорта и родной упаковки, цену не скажу, вам будет обидно, а мне стыдно....

кварцы в разных корпусах:
AlexT на стекляном кварце 100 кГц буквы ЯА или ЯД?

кварцы в разных корпусах:
AlexT

Ага ещё и в пальчиковых цоколях
http://www.contrspy.com/index.php?action=dlattach;topic=52.0;attach=500;image

А вот вобще на звуковую частоту
http://www.contrspy.com/index.php?action=dlattach;topic=52.0;attach=503;image

Видимо камертоны настраивать 3500гц. =)

на стекляном кварце 100 кГц буквы ЯА или ЯД?
Да нет ни того ни другого, знак завода в виде вилки, номер, дата.

Очередной раритет... Тестер 43109. Уж не знаю зачем, но купил по цене китайского простейшего мультиметра. Наверное, потому что красненький :)
Питание - 1 элемент АА. В оригинальной коробке и с сохранившимся паспортом 1989 года..

Хороший тестерок, для разных мелких измерений, не требующих большой точности. Я таскаю похожий китайский в своей сумке "скорой помощи". А такой тоже бы с удовольствием купил, если бы подвернулся под пролетарскую руку, да по адекватной цене. В раритеты то ему ещё рановато, но возраст вполне заслуженный. При этом просматривается совершенно неплохое состояние. Можно отнести к числу удачных покупок.

Очередной раритет...
= Ну никак не тянет на раритет... Молод еще.

Сегодня был я в командировке. В отдалённом районе нашей республики. На передающем телецентре. Медвежий угол. Около километра по сугробам до станции. Были по своим связным делам - оптика, цифра ...
Огромное полузаброшенное здание, советская постройка, специфический персонал. Монтировали свой шкаф, попросил воды - они её оказывается с собой в баклажках приносят, так нет даже колодца, а из скважины только техническая. Повели меня на "кухню" и за поворотом я обнаружил ...

такая вот симпатичная свалочка.
Фотка с сотового, увы. Больше фоток разместить не могу. Там полно приборов 70х-80х годов. Но это! Настоящий раритет. В приличном
состоянии. Измеритель звуковых шумов, или КНИ ???, или всё вместе. Французский. Годов наверное 60х.
Красавец. Всё приготовлено на выкид-списано как старое оборудование. В системе РТПЦ давно такая зачистка идёт. Приезжает бригада, забирают, курочат - КМки, цветмет, и прощай история. (((
уволочить с собой небыло возможности. Свои приборы, да по сугробам ..., а он не мелкий
Попробую договориться в их головном РТПЦ, мож когда поедут забирать, привезут за литр ...
И для инфы -
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=230900157628&clk_rvr_id=448211010481&item=230900157628&lgeo=1&vectorid=229480
Вуоля, как говорят французы )))

Да! Тычкалову невероятно повезло, он открыл целое месторождение раритетов. Кучка то внушительных размеров. Видно, что там много интересного. Жалко, что в труднодоступных местах покоятся эти залежи, но это уже второе. А мне на днях тоже подвернулась под руку, вернее попалась на глаза в одной дружественной фирме коробка, которую хозяева разрешили мне выбросить на мусорку. В ней обнаружилось немало ценных мелочей, в том числе две занятные вещицы хотя ещё не раритетного возраста, но весьма престарелые. При этом совершенно не бывшие в эксплуатации. Это реле времени ВЛ-65 УХЛ 1989г и наушник ТМ-6 1990г оба с паспортами и в идеальном сохране.



Реле очень понравилось кошке. Она минут двадцать от него не отходила, нюхала, тёрлась мордой, читала паспорта. В общем, находка хоть и не сенсационная, но всё же порадовала старого искателя сокровищ.

На неднле забрал ещё пару аппаратов Ромонтика -106 без ЭПУ ещё не включал и Муромец в исправном состоянии только без ручек.
За праздники успел восстановить Беларусь-53 , кто-то хоршо полазил ,так что убрали систему БШН и ещё по мелочи. Не удалось восстановить блок фиксированных настроек , мышки постарались .Хозяин и так был очень рад. Отремонтировал так-же Чайку но тоже не обошлось без потерь ,контура восстановил. а вот на переключателе диапазонов на КВ-2 оказалась сломанна ламелька. Оба были без корпусов , так что фотографировать не стал.

Романтики все такие громоздкие аппараты, таскаться с ними не очень то просто. Но мне почему то они все нравятся. Наверное в молодости очень хотелось иметь, но было не по карману. У меня есть Романтика-105 (почти такая же, как 106) и Романтика-115. Обе полностью комплектные, подающие признаки жизни. Очень хочется восстановить, надеюсь когда-нибудь добраться до этого приятного занятия. Фотографии 105-й я уже выкладывал, а 115-й выложу немного позже. А Беларусь вообще мечта. Хотелось бы заиметь, но то очень дорого продают, то полная развалина. Всё равно достану.

Я уже писал здесь , что есть и 105, и 106 обе рабочие и в комплекте , и вот ещё одна 106. Есть Беларусь-101, буду стараться отремонтировать до пасеки и огородов.

нашел в кладовой на работe,потрясающий микрофон,особенно кабель)))

radist47 это с корабельной радиостанции?

это с корабельной радиостанции?
Это от автобусного (трамвайного) селектора.

нашел в кладовой на работe,потрясающий микрофон,особенно кабель)))Это от автобусного (трамвайного) селектора.
Да на теплоходах речных постройки 50-60-х годов такие стояли на постах связи (на баке, корме, бортах, в рубке).Видел такие, а на некоторых теплоходах особенно проекта 305 (речной двухдек) до сих пор такие используют. Они шли в комплекте к командно-вещательной установке "Березка".
