Проц ATmega8А SMD TQFP32, SI5351A, ТА31136.
На схеме приведена основная концепция подключения синтезатора.
Прошивка протестирована на макете.

Два канала 2.130 2.150MHz, сканирование, режим сохранения энергии батареи, выбор ПЧ 450 и 455KHz, функция контроля разряда LI-Ion аккумулятора, монитор.

Ток потребления в обычном режиме с закрытым ШП 21мА.
Ток потребления в режиме Save PWR с закрытым ШП 100мс 21мА, 1700мс 2,56мА.
Индикация канала в обычном режиме (1 сек. вспышка 2 сек. пауза светодиода выбранного канала)
Индикация канала в режиме Save PWR (50 мс. вспышка 3 сек. пауза светодиодв выбранного канала)
Индикация сканирования (попеременная вспышка светодиодов 300мс)
Индикация активности канала в режиме сканирования (на активном канале светодиод загорается на 12 сек.)
Остановка сканирования при активности в канале на 12 сек, с последующим сканированием.
Индикация разряда батареи (вспышки красного светодиода с частотой 0,5Hz при напряжении ниже 3,2V).
В режиме сохранения энергии, микросхема приёмника, УРЧ, синтезатор, запитываются на время 100мс, пауза 1700мс.
Выбор пч 455KHz выбирается джампером (см. схему).
Напряжение питания 3,2-5V.
Стабилизатор 3.00V с ультранизким падением напряжения.
Светодиоды высокоэффектиные, от светодиодной ленты, резисторы можно увеличить до 2К.

Далее возможно будут более простые, и сложные версии с дисплеем, с четырьмя каналами, и другие вариации.

http://www.radioscanner.ru/uploader/2023/si5351a_sr_19_save_2.rar

Практически готова прошивка с дисплеем. Теперь есть выбор 2 или 4 канала, S-метр, вольтметр.

Spirex
Честно говоря: мне не нравится, хотя, может, я и не прав.
Да уж, "планов громадьЁ" :))
На схеме и в описании - два ценных светодиода для индикации выбранного канала, на OLED (они, кстати, прилично шумят) - гордая индикация: CH1. Что значит там "BUSY", мне не очень понятно.
"Из пушек - по воробьям!" - вот что я думаю.
Смысл-то тот же: однокристальный приёмник, с одним преобразованием частоты. УВЧ на биполярниках. Выход УВЧ как при этом рассчитан - непонятно. Что собой представляет ФНЧ 5351, исходя из чего взяты номиналы аттенюатора - загадка, так же, как и назначение L1. И т.д...
Поздно, видать, я занялся радиолюбительством. Стар уже, понималка не работает совсем :((

В предыдущей схеме SCK DAT на сишке слиплись точкой, недоглядел...

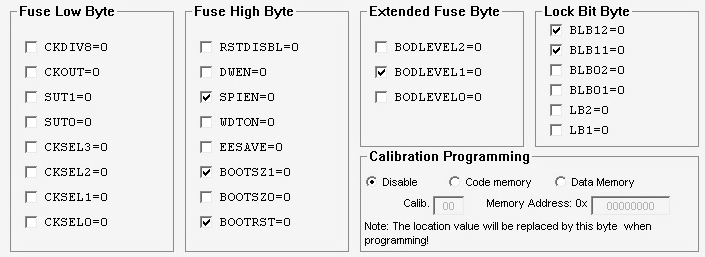

Ещё одна версия с OLED дисплеем. Контроллер ATmega328p TQFP32 с кварцевым резонатором 16MHz со встроенными ёмкостями.
Небольшое видео, с-метр явно оживил приёмник, спасибо за идею andory.
http://www.radioscanner.ru/uploader/2023/5351_4ch.rar


https://youtu.be/m2w3jgrUKLs

Общая карта подключений синтеза на схеме, часть схемы приёмника, УНЧ и УРЧ показаны для наглядности, а не придиркам))
Режим работы 2, и 4 канала 2.130-2.150, и 2.130-2.150-2.444-2.464MHz. Выбирается перемычкой (джампером), если джампер замкнут, всегда будет 4 канала поочерёдно. Есть режим включения двух дополнительных двух каналов метро без перемычки, производится удержанием кнопки SCAN и включением питания.
Появилась кнопка отключения/включения дисплея, свотодиодная индикация остаётся.
Есть S-метр, вольтметр. При напряжении ниже 3,2В на дисплее появляется предупреждение о низком заряде батареи.
Индикатор открытого шумоподавителя (BUSY). Индикация включенного режима сканирования.
При сканировании, после пропадания несущей, приёмник остаётся на этом канале 15 секунд, далее возобновление сканирования.
При сканировании и остановке, на дисплее отображается частота активного канала.
Ток потребления 28мА.






UB988,
Это чёртов профессиональный снобизм, а не старость :))

Про забитие, и реакцию на внеполосные излучения писал выше, чувствительность тоже, подавление зеркалки под 70 с лишним dB.
ФНЧ со срезом 3MHz понятно для чего, плюс сгладить её примоугольный сигнал до практически синуса (подавить куча гармоник которые она генерит), аттенюатор подобран для приведения уровня напряжения на вход TA31136, хотя экпериментировал с уровнями от нуля до максимума что даёт сишка при 2мА, и частоте PLL 600MHz, разницы от 35 до 100мв не заметил, контролируя пролаз в смеситель, падение чувствительности и перегрузки TA31136, согласно описанию в даташит, поэтому оставился на уровене 64мв p to p.
Без ФНЧ на выходе сишки, приёмник принимает частоты там, где не должен вот из-за этого.



Для меня в общем важна, высокая чувствительность, стойкость к "внеполоске" я это имею, мне больше ничего не надо,
он просто офигенно ра-бо-та-ет)

Самое интересное СЦБист как в воду глядел))
Сегодня мне удалось программно и железно сделать захват тональника.
Вывести показания частоты на дисплей, но фишка главная не в этом, а в том, что теперь могу блокировать открытие шумоподавителя при наличии тонового сигнала.
Пока я знаю 1000Hz на 2.130, там ещё 1400Hz вроде есть, есть ещё как от LPD мыльниц биперы какие то, но очень редко.
Голова от гудков больше болеть не будет))

Spirex

но фишка главная не в этом, а в том, что теперь могу блокировать открытие шумоподавителя при наличии тонового сигнала.
Пока я знаю 1000Hz на 2.130, там ещё 1400Hz вроде есть, есть ещё как от LPD мыльниц биперы какие то, но очень редко.
Голова от гудков больше болеть не будет))

Вот это хорошее дело! Поделитесь, пожалуйста, как реализовали такое.

Дописал код, который детектирует тональные частоты 700, 900, 1000, 1400Hz, и вырезает их.
При включении, от них остаётся только короткий хвост, но это исправимо небольшим увеличением ёмкости в детекторе ШП.
Без тональников гораздо комфортнее мониторить:) Пример блокировки тона 1000Hz.
https://youtu.be/rQqsdTvAWFM

Spirex
Хорошая работа.
Но у Вас уровни входного сигнала просто запредельно высокие (судя по записям). Вы или под волноводом сидите, или антенна имеется нескромных размеров.
Я к тому, что неплохо бы проверить, как будет распознаваться частота тональника во время приёма с шумами.
Впрочем, если при низком соотношении сигнал/шум радио будет просто открывать шумодав, не вырезая тональник, то это вполне приемлемо.
Буду ожидать, когда Ваша россыпь на рабочем столе превратится в законченную, корпусированную конструкцию.
Жму руку.

Декодер Lmс567 например на уровне шумов декодирует тон на уровне разбираемости сигнала.

Ловите ещё идею:
Вместо индикации частоты известного номинала можно вывести наименование вызываемого абонента. Т.е. маленькая стрелка в направлении надписи "ДСП" или "ЛОК" будет означать что звучит соответствующий тон вызова.
Наглядно и понятно.
Найдите таблицу "СТОР". Идею, я надеюсь, вы понимаете.

Spirex
есть ещё как от LPD мыльниц биперы какие то
Возможно, интермодуляция во входной части

andory
Не, на SDR тоже они есть, но редко, сначала тюлюлюкающий чёткий сигнал, потом разговор.
Ещё наблюдал настройку аппаратуры в прямом эфире, у них (эхо-попугай-репитер-автоответчик) какой то есть.
Чувак при настройке проговорил фразу, после отключения, воспроизвелась эта же фраза, но с другим уровнем сигнала.

Spirex
Не, на SDR тоже они есть, но редко,
Если на частотах прс, возможно настраивают или тестируют . Гражданские пользователи вряд ли попадут именно в эти 4 частоты, они же за жд закреплены. Я иногда интермодуляцию наблюдаю, на кв и св, с укв.

Эти биперы уже обсуждали: СТОР.
Эхо-репитер , он же автоответчик, в депо ставят для проверки работоспособности при приёмке локомотива

можно вывести наименование вызываемого абонента
Типичная ситуация:
-Тон, дисп. молчит
Ещё тон, дисп. отвечает, без тона
Переговоры...

Тут бы тон сделать потише, обычно он значительно громче речевых переговоров. Иногда тон слышен, а переговоры-нет.

Осталось самое сложное, корпус)

С корпусом торопиться не надо.
Ещё найдете 100500 поводов для доработки, хотя, это у меня так бывает, Вам виднее. :)
Вы так и не ответили: прослушивание ведётся под волноводом?

С корпусом торопиться не надо.
Ещё найдете 100500 поводов для доработки, хотя, это у меня так бывает, Вам виднее. :)
Вы так и не ответили: прослушивание ведётся под волноводом?

Spirex
Осталось самое сложное, корпус)



Красивое ;)

UB988
Не особо пока шарю в волноводах и прочих нюансах этого диапазона, и тех кто его использует, но сортировочная, депо от меня есть в километре. На пустое гнездо их слышу 9, 9+, есть ещё в 6 километрах что-то, тех слышу на пустое гнездо ~ 5, 7 баллов.
После установки верхней части экрана, практически никого не слышу.

Spirex
То есть, антенны нет, или она есть и закрывается экраном? Я просто не совсем понимаю по картинке. Приёмник стал не совсем простым, хотя и вполне годным.

Spirex
Направляющие линии
Антенна прс между станциями выполнена в виде отдельного провода на фаофоровых изоляторах рядом с путями. Соответственно, волновод - пространство между этим проводом и рельсами.

Чтобы сделать переносной приемник, можно подключить ферритовую антенну, для 2ой фикс.настройки переключать ёмкость, катушка связи на 50 Ом. Можно сделать активную антенну - к телескопической повторитель на полевом транзисторе.
В интернете есть 'сетка частот системы транспорт', там частоты ~150МГц, с учетом быстрого сканирования их тоже можно принимать, зеркальный канал не сильно помешает, т.к. нет радиовещательных станций.

тобы сделать переносной приемник, можно подключить ферритовую антенну, для 2ой фикс.настройки перекючать ёмкость.

Там не нужна антенна - автор же написал, что без антенны приемник слышит корреспондентов за 6 км. Так что все эти антенны можно выбрасывать)

Stumbler
На фото антенн нет, просто плата, а так предусмотрено две антенны, одна подключается к 50-ти омному входу (гнезду), вторая ферритовая, для неё есть свой каскад усилителя.
Антенны переключаются электронным способом, путём зажатия кнопки при включении питания с индикацией на дисплее, с запоминанием состоянии в EEPROM.
По поводу приёма без антенны))
Сейчас по 50 омном входу чувствительность разогнана 0,15мкв, железка рядом, частный сектор, много проводов, наводится на сетевые провода я так понимаю не слабо, плюс у меня много кабелей заходит в шэк, от них тоже наведёнка идёт. Когда настраивал приёмник, рядом в 30см распологал кабель с гнездом от КВ антенны, никуда не подключенный, с ним приём намного лучше был, даже не приходилось его подключать к гнезду. Поэтому все подколы приёма без антенны не принимаю :) пишу как есть)

PS: я очень мало возился с низкими частотами, в основном гиги, но не думал что на 2MHz такой пролаз в BPF фильтры и входную часть без экрана.

С днем Радио!

С днем Радио!
Класс

С праздником! Интересный вариант корпуса получился

Spirex
Полную схему мы увидим?

Да, после проверки, так как 36-я версия прошивки и распиновки, чёрт ногу сломит, ещё нужно костюм хим защиты купить, понятно для чего :)

Ещё готовый проект.
Добавились две функции, включение отключение внутренней антенны на феррите (удерживая кнопку DISPLAY OFF/ON включить питание), и четырёх канальный/частотный режим (2130 2150 2444 2464).
Активируется навсегда джампером на плате, или кратковременно, на одно включение, нажатием кнопки SCAN при включении питания.

Кратко о сборке:
4 частоты 2.130 2.150 2.444 2.464 MHz, сканирование, выбор ПЧ 450/455KHz джампером на плате, функция контроля разряда LI-Ion аккумулятора, вольтметр, S-метр, индикация на дисплее внутренней или внешней антенны, сканирования, открытого ШП.
Чувствительность -124dBm по входу 50 Ом. Подавление зеркального канала 70dB. Ток потребления 28мА, с выключенным дисплеем 21мА.
Ферритовая антенна на миниатюрном плоском стержне 35х8х2mm, 90-100 витков без ёмкости, подключается напрямую к УРЧ для широкополосности при работе в 4 канальном/частотном режиме. Если для 2130 2150, число витков уменьшить, добавить ёмкость, и намотать катушку связи 4 витка.
За счёт дополнительного каскада усиления, работа антенны не уступает стержню большей длинны.
За счёт полосового фильтра и элемента режекции зеркалки, нет "присвистов" вещалок, и самое главное АМ-щиков, чем грешат более простые конструкции :) При отключении в меню вход 50Ом не шунтирует.
Печатка под лут в полне получается, жёлтыми линиями показан микро кабель 50 Ом 1,7мм, соединяет ВЧ входы-выходы на другой стороне ПП.
Более точные наминалы в полосовых фильтрах подбираются при настройке, особенно при настройке ёмкостей влияющих на подавление зеркального канала. Ориентир удачной настроки подавления ЗК -50-60dBm.
PS: схема такая, потому что я так захотел, схемные решения тоже.

http://www.radioscanner.ru/uploader/2023/sr_public.rar
