Подскажите, в каком девайсе работал когда-то этот фильтр на коаксиальных резонаторах и с 75-омными разьемами: (и какие частоты) если кому его приходилось видеть или иметь с ним дело


Увеличить

Увеличить

Увеличить

Увеличить

Увеличить

killer258, явно СВЧ. Вот например, на сайте беларусской оборонной фирмы, которая занимается авиалокаторами и ПВО предпоследнее фото - похожее устройство:
https://alevkurp.by/media-tsentr/fotogalereya/razrabotka-i-proizvodstvo-ustroystv-svch.html

да, по аналогичному принципу.
Я вот только не могу понять про те из резонаторов, которые идут к центральным жилам разьёмов. Получается, что там стопроцентная связь с резонатором, прямо аж к "горячему" концу (противоположный впаян в стенку корпуса), и тогда его добротность будет вообще никакая. Но, тем не менее, вижу подобное и на вашем фото.
Понятно, что промежуточные резонаторы обеспечат нужную добротность, но почему эти крайние к разьёмам подключены не частично, а полностью? Возможно, здесь у меня какой-то пробел в знаниях об фильтрах свч на коаксиальных резонаторах , просветите, кто знает.

померил длины свободных резонаторов 10.5 см и 4.5 см
что навскидку без учёта коэфф укорочения от толщины и действия подстроечной емкости это соответствует частотам примерно 714 мгц и 1667 мгц соответственно.
По крайней мере одна из этих частот явно не вещательного телевидения. Вторая вроде как 51й канал ДМВ

Похоже диплексор от старинного бортового ответчика а- ля СО-69
Прием - один диапазон, передача- другой.

Для некоторых комплектаций ответчика 6201, 6202, блок 422 используется с антенной блок 414.

Раз вы опознали этот блок 422, точные частоты тех девайсов не подскажете?

Там несколько частот 700-800. Может еще выше в районе 1 ГГц, не помню.
А Гугл чего говорят- не спрашивали?

Всё, уже нашел. 740 и 1090 мгц. Для приема сигналов ADSB может пригодиться, значит. Хотя, по длине короткого штыря, казалось, что там около полутора гигов. Надо будет прогнать на Х1-50. Вот только беда этого прибора- счёт частоты в нём начинает показывать индикацию только после чуть ли не полуторачасового прогрева, придётся включить и очень долго ждать.

Так это же "чёрный ящичек" для автомобиля.
Миниатюрный бортовой самописец здорово облегчит разбор дорожно-транспортных происшествий.

killer258, для приема не пригодится. Это не усилитель. А фильтровать от помех смысла нет-нет там их нет.
Разве что самому делать приёмное устройство с нуля. Ну в таком случае существуют уже smd -кварцевые фильтры с лучшими характеристиками размером 5*5мм

Я думаю, что для приема ADSB перед входом SDR свистка такой фильтр поставить всё же не помешает, так как "забитие" эфира для него имхо, может быть от близко расположенных базовых станций GSM 900 или рядом работающих мобильных терминалов.


А у smd SAW фильтров затухание наверное, всё же будет больше, чем у этого?

killer258, нет, не больше и АЧХ лучше.

Это фильтр на частоты национального госопознования III и VII диапазонов

никак не могу ни где найти ни одного упоминания о частоте VII диапазона
Это 1090 мгц или выше?
везде в документации фигурируют только названия III и VII диапазон

killer258
упоминания о частоте VII диапазона



будут известны другие диапазоны -- кидайте сюда или в ЛС

вот это вполне правдоподобно. Длина короткого штыря из коаксиальных резонаторов равна 4.5 см, как раз похоже на частоту вблизи полутора гигов.

Вообще конечно, качество выполнения этого фильтра просто вызывает невольное уважение. Я бы так аккуратно сделать сам никогда не смог. Это не какая-нибудь китайская поделка.

А вот ещё один дуплексер на опознание

Увеличить

Интересно, с какого он аппарата был снят ?

К сожалению, кто-то варварски оборвал его выходы при демонтаже
Девайс явно не отечественного производства, а нашего противника.
И похоже, что 460.1 и 470.1 мГц - это частоты режекции, а не пропускания

странный однако, дуплексер этот. (а может, они все так собраны , а это просто я разбираю в первый раз ?)

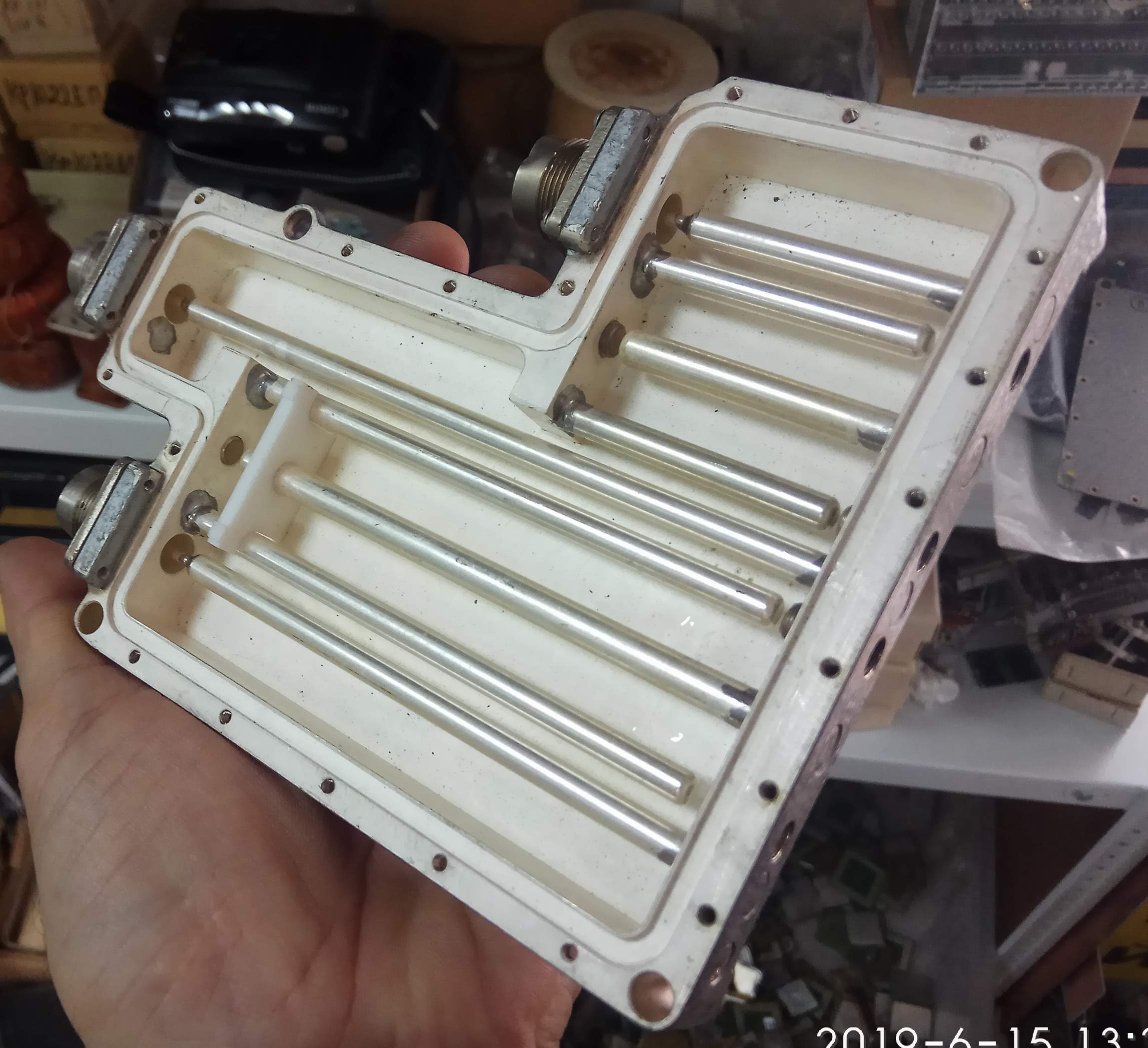

общий вид изнутри такой

Увеличить
обратите внимание- штыри полые,в виде трубок, что позволяет увеличить ход подстроечного винта без встречи с вершиной штыря и неизбежного кз.

Одна из ветвей девайса , это просто полосовой фильтр из трёх резонаторов, с каждым из них у центральной жилы кабеля подпайка к небольшой части штыря, видно, что центральная жила заходит в отсек, и сразу выходит обратно,но при этом ещё идёт проводок к штырю :

Увеличить

Другая ветвь дуплексора почему-то не полосовой фильтр, а три режектора подряд, так как там просто центральная жила входит в каждый из трёх отсеков, делает там петлю связи около штыря, и выходит из отсека и идёт в следующий отсек (я так понимаю, что это режекторы) :

Увеличить

Вот такой странный дуплексер(а может, и не дуплексер).
Одна ветвь вроде понятна, полосовой фильтр реализован трехзвенный, а вот вторая вместо полосового фильтра на другой участок частот, сделано просто три режекторных звена.

А может, и первая ветвь здесь тоже как режекторы работает? Я про вот эту ветвь :

Увеличить

вроде обычно между секциями в полосовых фильтрах связь по-другому делается, через прорези в стенках секций, а тут просто центральная жила в каждую из них "по пути" заходит..
там вроде как бы две режекторные частоты были написаны на наклейке.
