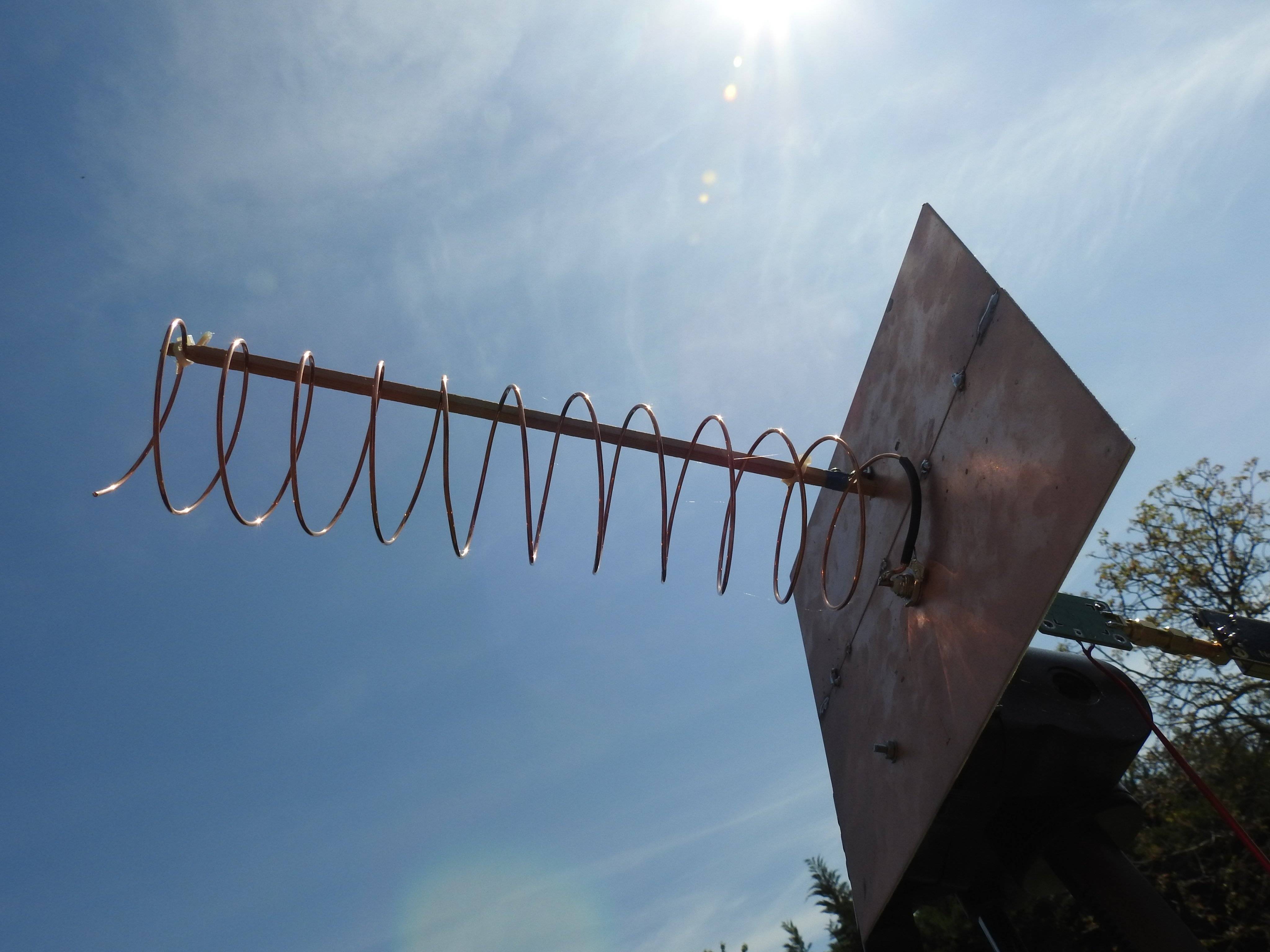

Австриец принимает HRPT на спираль без тарелки.

Setup: 2 LNA's SPF5189Z and NooElec SAWbird+ AirSpy mini







Diameter 60 mm, turn spacing 25mm. Plate 200 x 200 mm. SWR 1:1.02 at 1700 GHz.







I experimented with a 7 1/2 turns helix antenna and got useful pictures. Maximum signal was 12 dB. Sometimes I almost lost the signal...
I wanted to test what is the minimum number of windings of a helix antenna with which you can still make usable pictures. 4 turns were not enough but with 7 turns you can receive NOOA and meteor satellites - пишет, что 7 витков достаточно для НОАА и Метеоров.

Его страничка - https://twitter.com/UngerKonrad

Австриец принимает HRPT на спираль без тарелки.
Еще есть фотка в инете ,если не использовать согласующий лепесток то можно соединить в месте 4 таких антенны, 300 Om если не ошибаюсь у одной получается.

300 Om если не ошибаюсь у одной получается.150 вообще то

150 вообще то
Согласен что ~140-150Om.
А в статье одна без согласующего лепестка как раз ~300 две 150Om а 4 как раз 75Om.
Надо найти описание откуда прочитал.Их как раз ставят по 4 штуки.
Спорить не буду может ошибся давно было,упор был сделан как раз на лепесток его размеры для понижения волнового и согласовании 4х штук.

Сопротивление спиральной антенны зависит и от толщины полотна.

Какая красота "живет" на C-диапазоне.

Декодер https://github.com/sam210723/himawari-rx



himawari-rx is a decoder for receiving images from geostationary weather satellite Himawari-8 (140.7˚E) via the HimawariCast data service operated by Japan Meteorological Agency. HimawariCast is a DVB-S2 signal transmitted from JCSAT-2B (154°E) on its global C-band beam. It can be received with a 2.4m satellite dish and a standard C-band LNB. It may be possible to use a smaller dish however this has not been verified.

himawari-rx receives UDP datagrams over a network connection and outputs decoded image files to disk. The UDP datagrams can come from either a DVB-S2 receiver card such as a TBS5520SE or a satellite IP receiver such as the Novra S300D. A Software Defined Radio solution using GNU Radio is currently under development.

Какая красота "живет" на C-диапазоне.
Если красок добавить, будет вообще конфетка )

"Таня" пожаловала на ЕТР.



27.11.2020 20.31мск NOAA-18 Москва

Увеличить

27.11.2020 21.07мск Metop-C Москва

Увеличить

Meteosat-10

Хорошая новость. В скором времени выйдет демодулятор для сигналов HRPT. Программка совсем простая и будет работать в т.ч. и в Windows. Сейчас она проходит последние испытания. Наконец, отпадет необходимость использовать GnuRadio, да и работает она значительно шустрее.

30.11.2020 10.02мск NOAA-18 Москва

Увеличить

30.11.2020 11.02мск Metop-B Москва

Увеличить

30.11.2020 12.44мск Metop-B Москва

Увеличить

30.11.2020 12.10мск Mетеор-M2-2 Москва

Увеличить

Meteosat-8
Meteosat-10

marquis
Скорей бы. А то товарищ @usa_satcom мало того, что распространяет свой декодер платно, так еще и русскоязычным не продает.

btr
Да, есть такое дело. Проходили. Удивительное рядом :)
@aang254 проводит последние проверки софта, устраняет баги. Думаю, скоро увидим в доступе.

Еще сутки этот циклон будет управлять погодой на ЕТР, а затем - мороз и солнце...

30.11.2020 21.36мск NOAA-18 Москва

Увеличить

Meteosat-8
Meteosat-10

01.12.2020 09.00мск Metop-B Москва

Увеличить

01.12.2020 10.42мск Metop-B Москва

Увеличить

01.12.2020 21.25мск Metop-С Москва

Увеличить

Meteosat-8
Meteosat-10

05.12.2020 10.13мск Metop-С Москва (1 канал)

Увеличить

05.12.2020 11.00мск Metop-B Москва (1 канал)

Увеличить

Meteosat-8
Meteosat-10

Огромный антициклон накрыл ЕТР...
Прогноз на предстоящую неделю:
Южные регионы окажутся на периферии мощного антициклона, охватившего большую часть Европейской России, поэтому здесь в отдельные дни местами возможны небольшие осадки. Днём в Крыму и на Кубани +1…+6, во второй половине – на 6-7° теплее.
Поволжье будет находиться в самом центре очага высокого давления, здесь будет преобладать тихая и солнечная погода. Ночью сохранятся морозы, а вот днём столбики термометров дотянутся до -10…-15⁰.
На Северо-Западе скажется влияние атлантических циклонов. Но снеговые тучи сконцентрируются в основном на севере региона, а на остальной территории вероятность осадков повысится в конце рабочей недели. Днем на севере и юго-западе -4…+1⁰, на востоке – до -5…-10⁰.
В Центр тёплый атлантический воздух и сопровождающие его облачные поля не пропустит стационарный антициклон. Так что жителей ждет малооблачная и умеренно холодная погода – в дневные часы до -3…-8⁰.
На Урале в начале недели местами пройдёт небольшой снег, но уже во второй половине периода облака рассеются, и вероятность осадков будет небольшой. Днём -9…-14⁰, в начале периода – на 3-4° теплее.
В южных регионах Сибири небольшой снег ожидается в середине рабочей недели; днём -10…-15⁰, в середине периода – на 3-4° теплее.
На юге Дальнего Востока ожидается солнечная погода, и только последние дни рабочей недели в Приамурье может пройти небольшой снег. Днём на берегах Амура -3…-8⁰, на юге Приморья – до -4…+1⁰.
В Санкт-Петербурге небольшой снег ожидается лишь в четверг-пятницу. Благодаря согревающему влиянию Балтики на берегах Невы не очень холодно – днём столбики термометров покажут 0…-3⁰.
В Москве задержится тихая и малооблачная погода. В такой ситуации ночью воздух будет остывать до -10…-13⁰, днём не выше -4…-7⁰.
https://www.meteovesti.ru/news/63742958000-pogoda-novoj-nedeli-komfortnaya-zima

06.12.2020 13.12мск Mетеор-M2-2 Москва

Увеличить

06.12.2020 21.22мск Metop-С Москва

Увеличить

Meteosat-8
Meteosat-10

Над западной частью России уже больше недели кружит обширный антициклон. Он не пропускает атлантический вихрь вглубь Евразии и удерживает в нашей стране ясную, но очень холодную погоду. Тем не менее, вскоре всё изменится: начнёт восстанавливаться западно-восточный перенос воздушных масс, и застывшие атмосферные образования наконец-то сдвинутся с места.
...в последующие дни под напором Атлантики очаг высокого давления станет отступать к отрогам Урала, открывая дорогу на север снеговым тучам. Их первые массивы пробьются в центр страны к воскресенью...
https://www.meteovesti.ru/news/63743244023-rossiyu-napravlyaetsya-shtormovoj-ciklon-evropy

10.12.2020 19.37мск NOAA-18 Москва

Увеличить

10.12.2020 20.45мск Metop-B Москва

Увеличить

10.12.2020 21.39мск Metop-С Москва

Увеличить

Meteosat-8
Meteosat-10

Господство антициклона на ЕТР завершается...

Суббота в Центральной России благодаря сибирскому антициклону станет последним погожим днем и, по всей видимости, утвердит статус декабря 2020 года как самого солнечного в истории метеонаблюдений.
Однако в воскресенье атмосферный фронт накроет небо региона многоярусной облачностью, осыпающейся незначительным снегом не более 1,5 мм осадков, или 1,5 см снежного покрова, которая станет своеобразным «экраном» для сбережения тепла. Поэтому ближайшей ночью уже будет не ниже -5…-10°, днем -1…-6.
На следующей неделе активизируется циклоническая деятельность, снегопадов станет больше, особенно после вторника (всего за неделю ожидается до 10-15 мм осадков), благодаря чему на земле сформируется снежный покров, высота которого увеличится с 1 до 6-11 см, в Подмосковье местами до 11-16 см. При этом температурный фон ожидается мягким и очень комфортным: в среднем ночью -3…-8°, днем 0…-5.
https://www.meteovesti.ru/news/63743459615-teh-kto-soskuchilsya-snegu-est-horoshie-novosti

13.12.2020 09.31мск NOAA-19 Москва
видимый диапазон. Восход

Увеличить

инфракрасный

Увеличить

13.12.2020 08.33мск Feng-Yun-3C Москва

УВеличить

13.12.2020 09.54мск Metop-B Москва

Увеличить

13.12.2020 10.47мск Metop-C Москва

Увеличить

Meteosat-8
Meteosat-10

Wi-Fi-антенна тоже неплохо подходит для HRPT при желании...


https://twitter.com/victor_boesen

FY-3B:
https://www.youtube.com/watch?v=fNpZuRZ8Ws8&feature=emb_logo

17.12.2020 20.54мск Metop-C Москва

Увеличить

17.12.2020 21.42мск Metop-B Москва

Увеличить

Meteosat-8
Meteosat-10

"Грета" на подходе.
Атлантический циклон, который дождем и ветром прошелся Европе, и для России припас ненастья. 25 декабря зона штормовой погоды распространится на столичный регион. Расчеты показывают, что это будут последние опасные явления в столице в 2020 году.

Во второй половине ночи к Москве подойдет атмосферный фронт циклона, который с Калининградской области устремится в центр России. В городе начнет сыпать снег, к утру выпадет 1-3 см снега. В период с 9 до 17-18 часов в Москве будет наблюдаться комплекс неблагоприятных явлений, которые позволят присвоить погоде статус "штормовой". В Москве ожидается снег, местами сильный, метель при порывах ветра до 15м/с, что приведет к снежному накату. За 12 часов в Москве выпадет до 8 мм осадков, а прирост свежевыпавшего снега 5-8 см. В этот же день зона ненастья покинет столичный регион.
http://www.hmn.ru/index.php?index=1&ts=201224095227

24.12.2020 14.39мск Mетеор-M2-2 Москва

Увеличить

24.12.2020 19.15мск Metop-B Москва

Увеличить

24.12.2020 20.56мск Metop-B Москва

Увеличить

Meteosat-8
Meteosat-10

25.12.2020 10.08мск NOAA-18 Москва

Увеличить

25.12.2020 10.46мск Metop-B Москва

Увеличить

25.12.2020 14.16мск Mетеор-M2-2 Москва

Увеличить

Meteosat-10 видимый
Meteosat-8

В Сибири продолжает понижаться температура. Водителей просят не выезжать за пределы городов без крайней необходимости, а на трассы направлены бригады экстренной помощи. Коммунальные службы переведены в режим повышенной готовности. В некоторых областях школьникам разрешено пересидеть непогоду дома... И вроде бы, сибиряков стужей не напугаешь, но морозы, которые в эти самые часы накрывают крупнейшие города региона, – это что-то экстраординарное даже по местным меркам.
Здесь развивается мощное арктическое вторжение. Активный циклон закачивает в эту часть страны ледяной воздух с Таймыра и Якутии. Причем, над континентом он дополнительно выхолаживается из-за влияния антициклона. Ещё накануне самые сильные морозы концентрировались над северной половиной региона, но сегодня прорвутся в густонаселённый юг! На пик похолодание выйдет в ночь на субботу – почти во всей Сибири будет около -40°! А в среднем течении Енисея столбики термометров могут опуститься ниже отметки -50°.
В эпицентре стужи окажется Томск: уже сегодня здесь -30°. А в выходные даже днём не выше -40...-42°. Это показатели нормальные для полюсов холода: Оймякона и Верхоянска. С началом новой недели стужа начнет понемногу слабеть, ко вторнику до -30°.
В Европейскую Россию холодный воздух пробиться не сможет. Здесь сейчас погодой управляют тёплые атлантические циклоны. Только вот хорошей погоду всё равно не назовёшь. А коммунальные службы, точно так же, как и в Сибири, переходят в режим повышенной готовности. Причина – сильные осадки, которые несут с собой океанические вихри.
https://www.meteovesti.ru/news/63744542280-zima-usilivaet-natisk-vsem-napravleniyam



25.12.2020 18.54мск Metop-B Москва

Увеличить

Циклон "Грета" потихоньку заполняется и продолжает свой путь на восток.
25.12.2020 21.29мск Metop-C Москва

Увеличить

Meteosat-8
Meteosat-10

Всем привет и с Новым Годом!

Предлагаю немного остановиться на программном обеспечении для декодирования снимков в формате HRPT. Здесь произошли значительные перемены. В декабре теперь уже прошлого года Алан (@aang254) представил софт, являющийся отличной альтернативой GNU Radio. Теперь весь процесс обработки сигнала можно проделать набором небольших программ, поддерживающих в т.ч. ОС Windows.

Поскольку работать будем с записями сигналов, а не в он-лайне, на первом этапе необходимо записать пролет. Размер wav- файла может достигать 15-20 Гб и зависит от продолжительности пролета. В SDR# устанавливаем плагин Baseband Recorder, в настройках которого выбираем Sample Format - 16 Bit PCM IQ, File Format - WAV RF64.



Далее в зависимости от типа спутника (NOAA, Метеор, MetOp, FengYun) понадобятся следующие программы:

- демодулятор https://github.com/altillimity/Standalone-Demodulators
- декодер https://github.com/altillimity/L-Band-Decoders
- MetFY3х Processor http://www.sat.cc.ua/page5.html
- HRPT Reader http://www.satsignal.eu/software/hrpt.htm

Наиболее простым для декодирования является сигнал с американских спутников серии NOAA. На нем сегодня и остановлюсь.

Рабочие частоты:
NOAA-15 - 1702.5 МГц
NOAA-18 - 1707 МГц
NOAA-19 - 1698 МГц

Ширина полосы сигнала - около 2.5 МГц. Sample Rate можно выставить 3 или 6 MSPS.

Примеры сигналов со спутников NOAA:
NOAA-18


NOAA-19


Из-за отказов на борту NOAA-15, передача сигнала идет с всенаправленной антенны, его уровень крайне низкий. Для качественного приема понадобится антенна с большим диаметром зеркала.
NOAA-15


После окончания записи пролета открываем демодулятор C-BPSK-Demodulator.exe. Версия для Windows лежит в папке "Windows Builds". Выбираем Preset "NOAA HRPT". Обращаем внимание на значение Samplerate, по умолчанию оно выставлено 3000000. Если запись была сделана с шириной 6 MSPS, необходимо поменять его на 6000000. В окне "Input File" выбираем wav- файл с записью пролета, в "Output File" пишем любое название файла с расширением .raw16


Полученный файл открываем в программе HRPT Reader. Это единственное платное приложение, которое понадобится для полноценного отображения снимков.


NOAA-18. 2 канал

Увеличить

NOAA-19. 5 канал

Увеличить

NOAA-15. 2 канал

Увеличить

Сравнил C-BPSK-Demodulator.exe и hrpt_decoder (file) by tynet_eu.grc - второй лучше декодирует (больше строк).
С Метеором что-то не получилось пока - мусор на картинке, как на телевизоре со сбитой частотой развёртки.

Sergey4565
Сравнил C-BPSK-Demodulator.exe и hrpt_decoder (file) by tynet_eu.grc - второй лучше декодирует (больше строк).

Действительно возможны небольшие отличия в обработке. Демодуляторы и декодеры быстро совершенствуются.

Сегодня опишу процесс декодирования сигнала с российских спутников серии "Метеор". Ссылки на упоминаемые программы - в предыдущем посте. По состоянию на начало 2021 г. в нашем распоряжении есть два отечественных функционирующих аппарата в диапазоне L-Band: Метеор-М №2 и Метеор-М №2-2.

Рабочие частоты:
Метеор-М №2 - 1700 МГц
Метеор-М №2-2 - 1700 МГц

Ширина полосы сигнала - около 2.5 МГц. Sample Rate ставим 3 или 6 MSPS.

Примеры сигналов со спутников Метеор:

Метеор-М №2
Уровень сигнала с М2 сравнительно слабый. Прием на антенну диаметром менее 1 м возможен, но шумов будет очень много, особенно на небольших углах возвышения спутника (менее 15-20 град.). В моем случае прием велся на зеркало 125 см.


Метеор-М №2-2
В отличие от своего старшего брата, сигнал с М2-2 очень уверенный. Возможно, по уровню он превосходит все действующие в диапазоне 1700 МГц спутники. Имеется опыт получения "чистых" снимков с М2-2 на оффсетную антенну диаметром 60 см. Однако есть некоторые особенности. После столкновения с микрометеоритом в декабре 2019 г. передатчик HRPT перевели в ограниченный режим работы, при котором он активен лишь на освещенной части орбиты.


Момент отключения передатчика HRPT на спутнике М2-2 на ночном витке:


Как и в случае с NOAA, по завершении записи пролета открываем демодулятор C-BPSK-Demodulator.exe. Выбираем Preset "METEOR HRPT". В "Output File" пишем любое название файла с расширением .bin (либо сразу указываем имя в формате, которое нам понадобится на следующем этапе: MN2_2021-01-08_071723.bin или MN22_2021-01-08_071723.bin). Обращаем внимание, чтобы Samplerate совпадал с тем, которое было установлено в SDR# во время записи сигнала. Жмем Start.

После окончания работы демодулятора нам потребуется софт MetFY3х Processor. Эта программа требовательна к названию файла, поэтому приводим полученный ранее .bin-файл к такому виду: MN2_2021-01-08_071723.bin или MN22_2021-01-08_071723.bin. Запускаем MetFY3х Processor. Флажки De-Randomization и Reed-Solomon оставляем без изменений. Во вкладке Settings выбираем MeteorMN2x. Далее File Open, выбираем наш .bin-файл и жмем Process. В конце обработки появится такое окно и файл с расширением .dat:


Запускаем HRPT Reader. Во вкладке RGB можно выбрать сочетание 3-2-1


Метеор-М №2. RGB 321

Увеличить

Метеор-М №2-2. RGB 321

Увеличить

Получилось всё-таки.

Метеор-М №2-2
В отличие от своего старшего брата, сигнал с М2-2 очень уверенный. Возможно, по уровню он превосходит все действующие в диапазоне 1700 МГц спутники.
Вроде у NOAA18/19 не хуже сигнал, количество шумовых пикселов не сильно отличается. Выложенная картинка отфильтрована в Фотошопе.

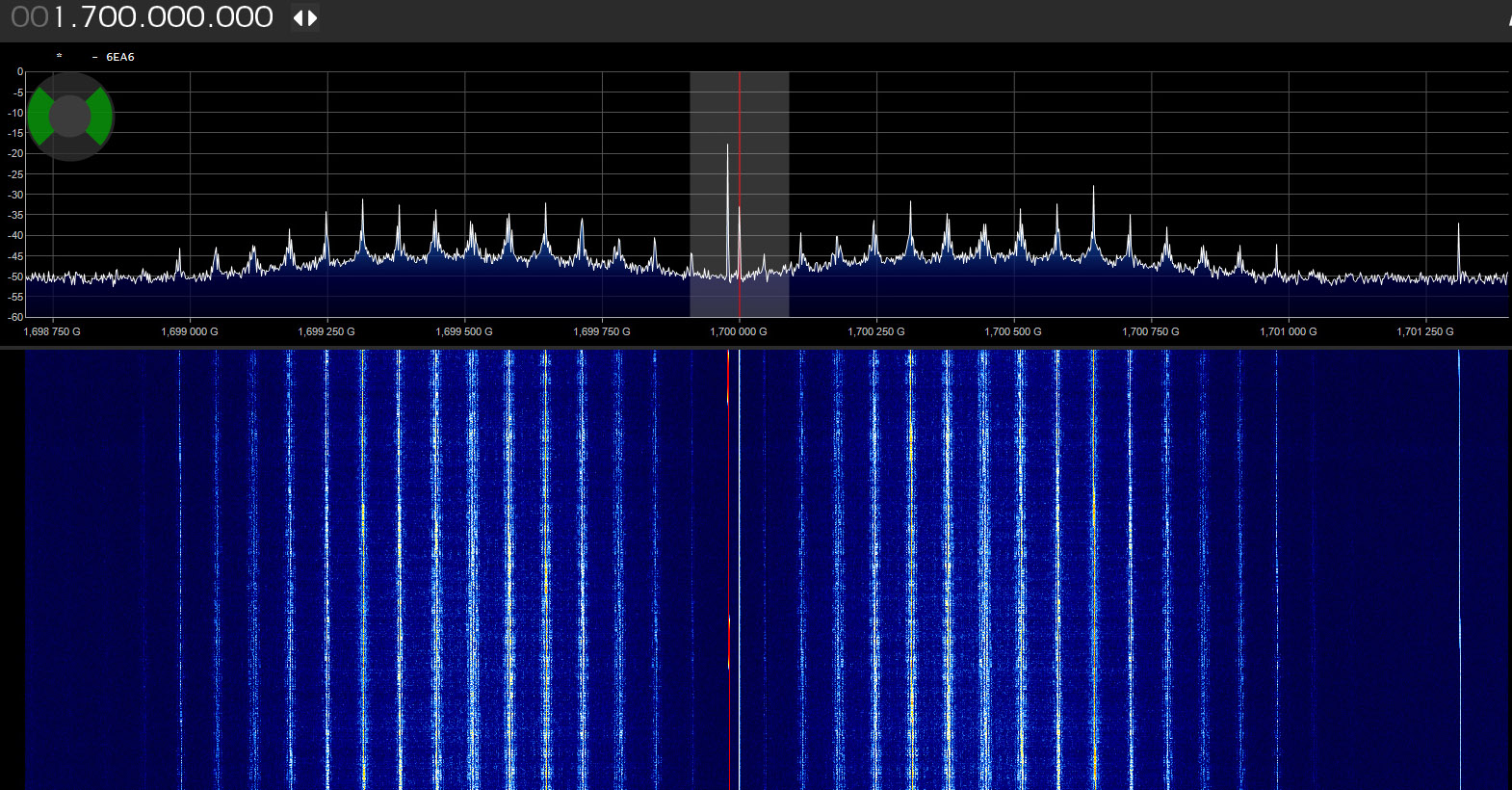

Ещё у HackRF на 1700МГц поражёнка, она слабее несущей спутника, незнаю, мешает это, или нет.

Sergey4565
Да, отлично. Наведение вручную?

Наведение вручную?
Да, "антенна лунохода".

По аналогии обработать запись с FY3B пока не получилось.
Удивляет огромный объём файла на выходе демодулятора, у него действительно такая высокая скорость передачи, что полтора гига набегает за несколько минут? Или из-за плохого сигнала это просто мусор?

Для FengYun и Metop еще и декодер нужен после демодулятора. Чуть позднее расскажу здесь. Да, объемы на выходе действительно получаются очень большие. Алан (@aang254) сейчас потихоньку работает над созданием программы, которая бы совмещала в себе и демодулятор и декодер. У него помимо этого много других интересных проектов - https://twitter.com/aang254

Влияние арктического антициклона расширяется. Центр ЕТР на пороге ультраполярного вторжения.

11.01.2021 20.00мск NOAA-18 Москва

Увеличить

Meteosat-8

... В четверг к морозной погоде в столичном регионе добавится снег, местами сильный, метель.
Снежная стихия разгуляется в темное время суток и к утру принесет до 10 см снега. На дорогах образуются заносы. Высота снежного покрова увеличится до 30 см. Днем снег ослабеет, но продолжится до утра пятницы.

«Староновогодний» снегопад будет вызван южным циклоном, генетически связанным с тем, что на прошлой неделе засыпал снегом Мадрид.
https://www.gismeteo.ru/news/weather/pogoda-v-moskve-na-staryj-novyj-god-razygraetsya-moroznaya-vjuga/

13.01.2021 21.17мск NOAA-18 Москва

Увеличить

Несколько слов о европейцах. На сегодняшний день три спутника серии MetOp работают на солнечно-синхронной орбите и передают данные в формате HRPT.

Рабочие частоты:
Мetop-A - 1701,3 МГц
Мetop-B - 1701,3 МГц
Мetop-C - 1701,3 МГц

Ширина полосы сигнала - 4.5 МГц. Sample Rate ставим 6 MSPS.

Примеры сигналов со спутников MetOp:
Metop-B:


Metop-C:


Первенец этой серии спутников - Metоp-A - оказался не самым удачным. В результате воздействия космической радиации один из блоков системы HRPT (AHRPT side A) вышел из строя всего через полгода после активации. Специалисты ЕКА пришли к выводу, что имеющаяся на борту резервная система может столкнуться с аналогичной проблемой. Для того, чтобы свести к минимуму риск отказа блока AHRPT-B, было принято решение отключать систему на тех участках орбиты, где концентрация тяжелых ионов особенно велика (высокие северные и южные широты, район Бразильской магнитной аномалии).

Карта активности HRPT Metop-A на восходящих пролетах:


Карта активности HRPT Metop-A на нисходящих пролетах:


https://www.google.ru/url?sa=t&rct=j&q=&esrc=s&source=web&cd=&ved=2ahUKEwjwhd3f5pnuAhUwpIsKHSRUDoQQFjADegQIARAC&url=https%3A%2F%2Fwww-cdn.eumetsat.int%2Ffiles%2F2020-04%2Fpdf_td18_metop_a_direct_read.pdf&usg=AOvVaw0J_YpnXOZybxoxtgXl7OCU

Metop-A. Момент включения передатчика HRPT на нисходящем пролете:


Для получения снимков со спутников серии Metop потребуются следующие программы:
1. QPSK-Demodulator - https://github.com/altillimity/Standalone-Demodulators Версия для Windows - в папке Windows Builds
В "Input File" указываем путь к записи IQ, в "Output File" вводим любое название файла с расширением .bin. Жмем "MetOp AHRPT" и "Start". Размер полученного файла может доходить до 2-3 Гб.


2. MetOp-Decoder.exe - https://github.com/altillimity/L-Band-Decoders
Для запуска декодера можно использовать командную строку. Однако значительно удобнее работать через небольшую программу (launcher), написанную Егором (@HRPTEgor) - https://twitter.com/HRPTEgor
Скачиваем архив "Launcher MetOp Viterbi Decoder + Deframer" - https://drive.google.com/drive/folders/1XqFbYhmMFJRTn3tBbN2GufEypbFDIsAn

Кладем лаунчер в одну папку с декодером и запускаем его. В окне "Open" выбираем полученный после демодулирования .bin-файл (Demodulated Data). В меню "Select Satellite" указываем тип спутника и путь к будущему .bin-файлу (Decoded Data). Название файла автоматически примет вид, необходимый для работы с MetFY3х Processor. Жмем "Start". Если все сделано правильно, то откроется окно с декодером и начнется процесс декодирования:


3. MetFY3х Processor - http://www.sat.cc.ua/page5.html
Необходимо обязательно снять флажки De-Randomization и Reed-Solomon. Во вкладке "Settings" выбираем "MetOp-A/B/C, а также ставим флажок напротив APID 103 (Day), если спутник пролетал утром и APID 104 (Night) - на вечернем витке. Далее - File Open, открываем появившийся после декодирования .bin-файл (должен иметь строгий формат такого типа: MetopB_2020-09-28_211157) и жмем Process. На выходе появится файл .hpt.


4. HRPT Reader - http://www.satsignal.eu/software/hrpt.htm


Metop-A

Увеличить

Metop-B

Увеличить

Metop-C

Увеличить
