crasher
откуда такие конструкции?
Первая - весьма распространенная конструкция, много описаний было в книжках 60-х годов по телевизионному приему.
Вторая - похоже на скелет от зонтика - вряд ли это можно назвать антенной.
crasher
Участник
Offline2.7
с янв 2005
Москва
Сообщений: 264

Дата: 15 Авг 2010 23:00:23 #

БЕГЕМОТ

спасибо :)
Реклама
Google
Garfild
Участник
Offline2.8
с апр 2008
Сообщений: 132

Дата: 15 Авг 2010 23:25:18 #

crasher
вот описания того что на первом снимке:
http://www.teleradio.ru/arials/part1/CHAPTER4/4-41.jpg
Двенадцатиканальная антенна на обруче (рис. 4.9) предназначена для приема телесигналов в диапазоне частот от 48,5 до 230 МГц. Такую антенну можно часто увидеть в загородной местности. Радиолюбители еще называют эту антенну «паутинкой» за внешнюю схожесть Создателем антенны является К. П. Харченко.
Хорошее качество изображения и звука при применении данной антенны на садовых участках может быть достигнуто при условии, что антенна выполнена на прием всех программ на первых 12 каналах в полном соответствии с чертежами, без отклонений от основных размеров Антенна может быть использована в районах, отстоящих
от мощного ТЦ на расстоянии более 50 км в зоне прямой видимости, а также в зоне полутени. Антенна без рефлектора принимает сигналы с обеих противоположных сторон, так как ее диаграмма направленности имеет вид правильной восьмерки с глубокими провалами с боковых направлений.

Второе фото очень похоже на это:
http://www.teleradio.ru/arials/part1/CHAPTER4/4-32.jpg
Широкополосная веерная антенна (рис. 4.5) предназначена для установки в зоне уверенного приема телепрограмм на 1—12-м каналах, где есть возможность принимать сигнал с разных направлений в радиусе действия мощных и средних ТЦ. Эксплуатация данной антенны на приусадебных участках дает хорошие результаты. Кстати, эта антенна имеет несколько названий:
уголковая, двенадцатиканальная с малой направленностью, веерная.
Широкополосная веерная антенна используется в районах, где нет сильных радиопомех, а телевизионные передающие станции расположены в разных направлениях на расстоянии до 50—80 км от ТЦ. Поворотом антенны на более мощную станцию можно добиться наибольшего уровня сигналя на входе телевизора и минимального уровня помех. Коли при этом на экране телевизора будут наблюдаться значительные повторные контуры, то антенну нужно повернуть в ту или иную сторону до положения, в котором контуры не будут существенно ухудшать качество изображения. В тех случаях, когда ослабить повторные контуры не удается, нужно применить антенну с более острой диаграммой направленности или антенну с повышенной помехозащищенностью.

Более подробно можете почитать ТУТ
RK3DIA
Участник
Offline5.5
с мая 2006
Пушкино
Сообщений: 2797

Дата: 15 Авг 2010 23:33:14 #

Радиолюбители еще называют эту антенну «паутинкой» за внешнюю схожесть Создателем антенны является К. П. Харченко.
Одна из разновидностей его "зиг-загов". Кстати, его антенну 2зиг-заг" или точнее двойной квадрат в исполнении для военной радиорелейки, использую дома для приема ТВ в диапазоне от 400 МГц и выше.
БЕГЕМОТ
Модератор
Offline7.8
с авг 2004
из ниоткуда в никуда
Сообщений: 9653

Дата: 15 Авг 2010 23:55:01 #

RK3DIA
Одна из разновидностей его "зиг-загов".
Это все таки разные антенны.
fil
Участник
Offline5.0
с авг 2006
Москва
Сообщений: 2729

Дата: 16 Авг 2010 07:18:00 #

Garfild
С точки зрения согласования никакие это антенны не широкополосные. Согласование приличное у них только в достаточно узком диапазоне. Но при хорошем уровне сигнала прием, естественно, будет.
Garfild
Участник
Offline2.8
с апр 2008
Сообщений: 132

Дата: 16 Авг 2010 09:54:32 #

fil согласование бывает различно. Конечно конкретизация частоты для согласования даст свои плюсы. Но получить "ровный" диапазон согласования в границе 48,5-229,75МГц (1-12 каналы) довольно не просто. Все равно по краям АЧХ антенны будут завалы, при срединной ее настройке.
mf21
Участник
Offline3.0
с апр 2007
Москва
Сообщений: 3137

Дата: 16 Авг 2010 13:12:53 #


Увеличить


вот такую хрень нашел, по центру видны остатки от приекленной пенопластовой детали... видны следы пайки, не фрактальная ли это антенна?
let4eg
Участник
Offline3.5
с окт 2007
Москвабад
Сообщений: 1836

Дата: 22 Авг 2010 00:42:38 #

22 Авг 2010 00:52:11 - Присоединенная тема:
Опознание антенны

Собственно вот такая антенна.
Интересная конструкция.
Для чего и как ?:)
http://rashidik.users.photofile.ru/photo/rashidik/96505974/119672211.jpg
http://rashidik.users.photofile.ru/photo/rashidik/96505974/119672212.jpg

И собственно над чем она стоит:
Маленькая чёрная точка выше ручки двери и правее сантиметров 40 ...красный светодиод.

http://rashidik.users.photofile.ru/photo/rashidik/96505974/119672213.jpg
Zet
Участник
Offline4.6
с июл 2006
Петропавловск-Камчатский
Сообщений: 1248

Дата: 22 Авг 2010 07:01:06 #

let4eg

Для чего и как ?:)

Это направленная GSM антенна (возможно со встроенным усилителем) вертел такую в руках пару месяцев назад, у нас её один человек использует вместе со стационарным GSM телефоном, как он сказал антенна отечественного производства.
Dart
Участник
Offline3.4
с мая 2006
http://vrtp.ru
Сообщений: 3117

Дата: 22 Авг 2010 08:07:23 #

не фрактальная ли это антенна
mf21

Нет это ЛПА
greenlynx
Участник
Offline1.3
с авг 2010
Москва
Сообщений: 109

Дата: 22 Авг 2010 11:43:12 · Поправил: greenlynx (22 Авг 2010 11:46:25) #

Случайно стал обладателем вот какой УКВ антенны:

http://savepic.ru/1582145m.jpg


Пожалуйста, подскажите, что за антенна, на какой частотный диапазон?
Подобные конструкции я часто видел в Москве.
mad_alex
Участник
Offline2.6
с мар 2007
Нижний Тагил
Сообщений: 408

Дата: 22 Авг 2010 12:51:02 #

телефон Senao
greenlynx
Участник
Offline1.3
с авг 2010
Москва
Сообщений: 109

Дата: 22 Авг 2010 18:03:29 #

Спасибо! Потом на этом форуме нашел тему, где данная антенна уже обсуждалась.
Интересуюсь
Участник
Offline2.8
с окт 2009
бывшая сюзная...
Сообщений: 551

Дата: 27 Авг 2010 13:59:36 #

Может кто опознает антенку?


Увеличить


антенный канатик содержит внутри капроновую вёревку. Разьем на кругляше - типа СР50
RA4YDD
Участник
Offline1.9
с авг 2009
Северодвинск
Сообщений: 258

Дата: 27 Авг 2010 14:09:45 #

Интересуюсьсамопал
Интересуюсь
Участник
Offline2.8
с окт 2009
бывшая сюзная...
Сообщений: 551

Дата: 27 Авг 2010 15:31:29 #

Не думаю что самопал....
MultyLock
Участник
Offline5.4
с окт 2006
Место, где свет
Сообщений: 775

Дата: 29 Авг 2010 20:06:51 #

Всем доброго времени суток!

Рыская в дебрях Интернета, наткнулся на такое фото:

Увеличить


Справа виднеется самолёт, везде стоят солдаты при параде.
А вот что за странное сооружение на заднем плане? На нём, вроде как, сверху установлена антенна?
DEN
Участник
Offline5.6
с сен 2003
Родина-мать
Сообщений: 8107

Дата: 29 Авг 2010 20:11:41 #

может на фотке праздник какой, а сооружение- бутафорская копия корабля, к примеру для праздненства.
Судя по форме, солдаты- моряки
MultyLock
Участник
Offline5.4
с окт 2006
Место, где свет
Сообщений: 775

Дата: 29 Авг 2010 20:56:27 #

DEN

В Ваших рассуждениях чувствуется истина. Действительно, похоже на макет корябля. Но зачем тогда устанавливать на нём антенну?
DEN
Участник
Offline5.6
с сен 2003
Родина-мать
Сообщений: 8107

Дата: 29 Авг 2010 20:59:03 · Поправил: DEN (29 Авг 2010 21:00:34) #

судя по расположению антенны ,она тоже бутафорская.
Даже если рабочая, то скорее всего ТВ.
Там ниже на этой постройке видно нечто круглое. Типа символический штурвал.
Или все таки магнитная антенна? :)

На бутафорской постройке вряд ли что будут серьезное ставить
Гонец
Участник
Offline5.4
с июл 2004
Киев
Сообщений: 4325

Дата: 29 Авг 2010 21:13:43 #

Интересуюсь ещё какой самопал, примитивный. Такой изолятор раскачиваясь сам оборвёт полотно своей инерцией. Кроме того разьём подключён очень близко в концу полотна, т.е. это даже не диполь. Что-то кустарно-приёмное от военкомата или ЖД
CodeGrinder
Участник
Offline2.5
с июл 2010
В полях
Сообщений: 157

Дата: 05 Сен 2010 22:03:54 #

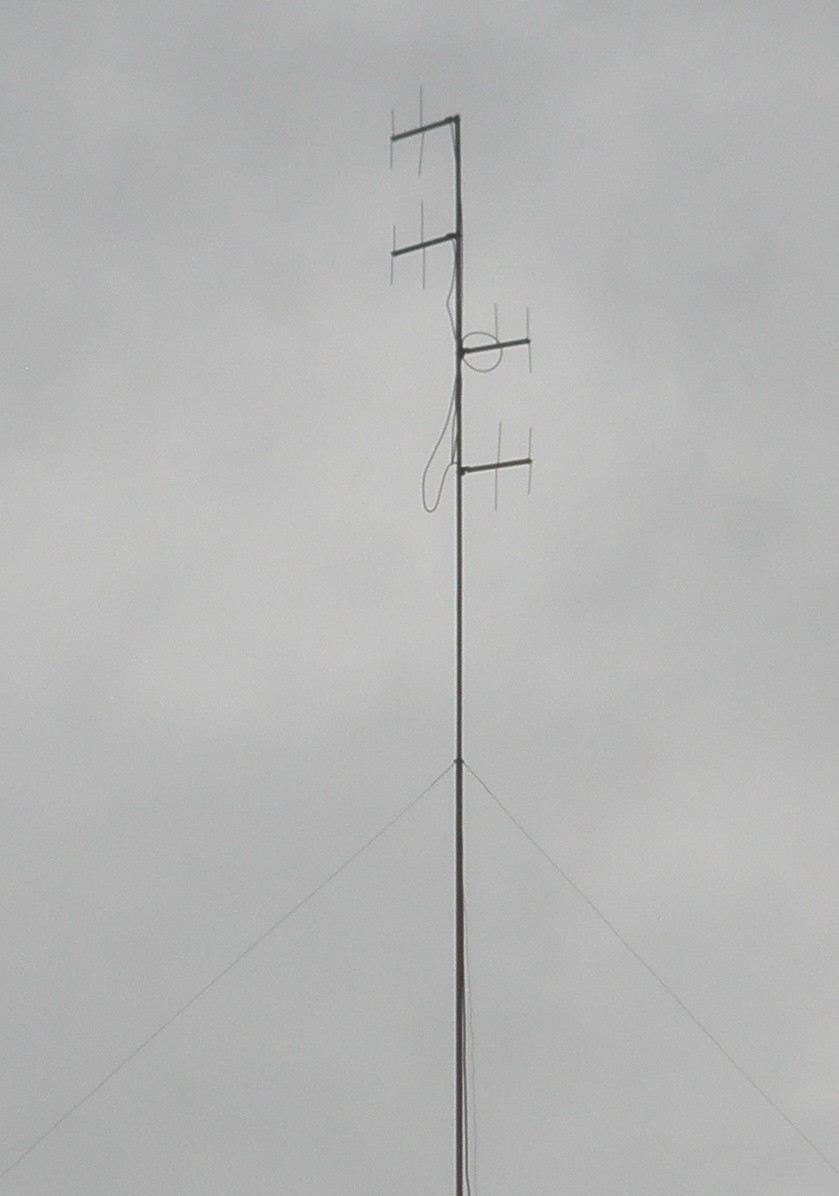

Прошу прощения если повторюсь, но уж больно часто стал видеть подобные антенны:


Увеличить


Для чего используются?
Спасибо!
Техноген
Участник
Offline1.0
с июл 2010
С-Петербург
Сообщений: 27

Дата: 05 Сен 2010 22:32:40 #

CodeGrinder
Похоже на репитер 4ххх, хх МГц.
Rulez Reloaded
Участник
Offline5.6
с янв 2005
Москва
Сообщений: 13752

Дата: 06 Сен 2010 00:04:36 · Поправил: Rulez Reloaded (06 Сен 2010 00:08:40) #

CodeGrinder

Так раньше делали радиотелефонные удлинители. Яги, возможно, стекированы для повышения КУ (по крайней мере, фидер четко видно только один). Вдоль бумов антенн ретранслировался сигнал - другие объекты этой сети на этой прямой.
CodeGrinder
Участник
Offline2.5
с июл 2010
В полях
Сообщений: 157

Дата: 06 Сен 2010 00:35:23 · Поправил: CodeGrinder (06 Сен 2010 00:38:12) #

Техноген
Похоже на репитер 4ххх, хх МГц.

Не думаю, уж больно много их. Нет у нас столько репитеров!))

ЗЫ: А какой смысл на репитер ставить направленные антенны??

Rulez Reloaded
Так раньше делали радиотелефонные удлинители. Яги, возможно, стекированы для повышения КУ (по крайней мере, фидер четко видно только один). Вдоль бумов антенн ретранслировался сигнал - другие объекты этой сети на этой прямой.

Может быть. Много попадалось телефонных переговоров на 380 мгц.
Значит получается, что эти телефоны можно использовать, грубо говоря, как стационар? Только отдаленный от точки подключения к линии? Я думал что эти трубки можно носить где угодно, типа как СДМА..
koldun
Участник
Offline2.2
с сен 2009
Сообщений: 84

Дата: 06 Сен 2010 01:26:58 #

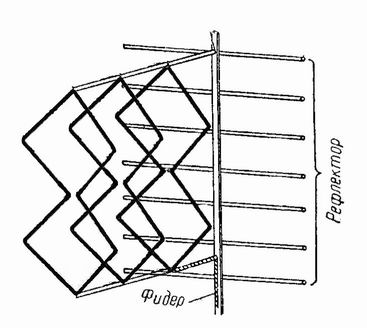

Интересно - кто нибудь видел "вживую" антенну, как на этом эскизе:
Perehvatchik
Участник
Offline4.0
с сен 2003
Россия, г. Москва
Сообщений: 3598

Дата: 10 Сен 2010 11:52:25 #

На южной окраине Уфы, в низине обнаружился вот такой забавный объект:


Увеличить


Что это может быть?
koldun
Участник
Offline2.2
с сен 2009
Сообщений: 84

Дата: 11 Сен 2010 02:20:49 #

Похоже на метеостанцию. На переднем плане - спутниковая антенна с опорно-поворотным устройством - для приема метеоспутников. На заднем плане - антенна под радиопрозрачным куполом - метеорадар (радар доплера).
Гагарин
Участник
Offline4.4
с окт 2005
KO50
Сообщений: 1180

Дата: 11 Сен 2010 09:14:51 #

koldun
На переднем плане - спутниковая антенна с опорно-поворотным устройством - для приема метеоспутников. - єто антенна для приема сигналов с метеозонда.
