Дело в том, что она прошла через руки радиолюбителей, подключение кабеля не родное, поэтому есть сомнения.
От такого комплекса она может быть?
Никогда ранее не сталкивался с дискографии, читал, что оплётка подключается на верхний конус, так ли это?

andreu85
И еще вопрос - кабель откушен, куда подключать центральную жилу?
К верхнему конусу?

И так и так встречал. Завтра возможно буду в районе сосредоточения дискоконусов - прозвоню.

Да, смотря от чего антенна. Бывает оплётка к конусу, а бывает наоборот.
На практике-без разницы. Усиление антенны от этого не изменится, чудес не бывает.

Поляризация ведь изменится.
А мне для того, что бы самолеты послушать.

Каким образом? С вертикальной на вертикальную :)

А лепесток диаграммы направленности будет в каком варианте больше к земле прижат?

Как ни крути, одинаково. Чудес не будет. Да вообще все дискоконусы имеют усиление меньше диполя- это расплата за широкополосность

Да вообще все дискоконусы имеют усиление меньше диполя- это расплата за широкополосность
Дискоконусы не могут дать такую ровную (т.е. с низким усилением) ДН как диполь, поэтому неизбежно (даже если это нежелательно) имеют выпучивания в диаграмме излучения, что в некоторых направлениях (не всегда желаемых) дает усиление >0 dBd


Вот например из обсуждаемых недавно "военно-бабских" конусов

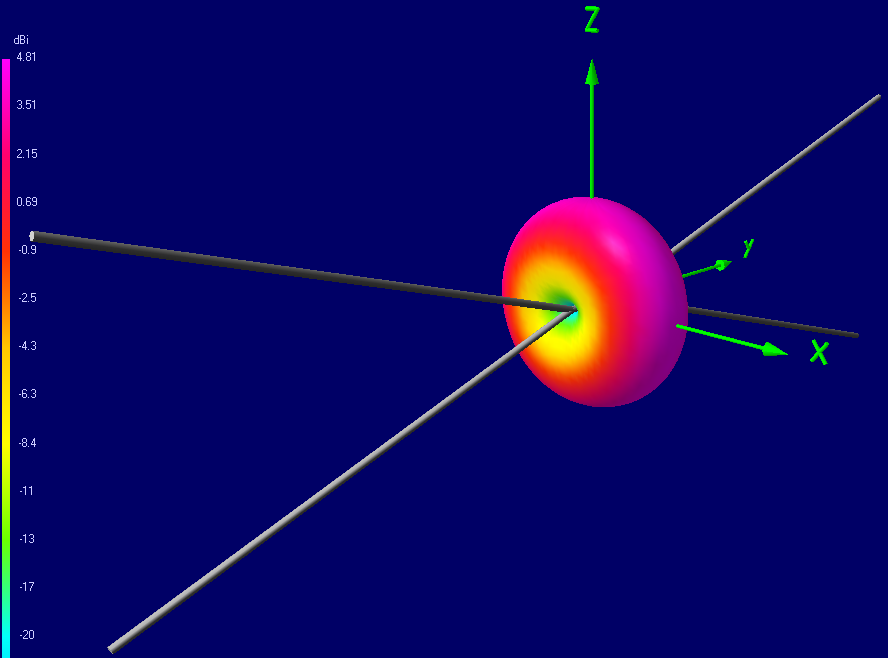

Конус-монополь над небольшой землёй, к горизонту (параллельно земляной пластине) <0 dBd, под углом 45 градусов в зенит светит до 4.8 dBi

https://ypylypenko.livejournal.com/40863.html

Конусы по своей сути более близки к одно-лямбдовому диполю (4.0 dBi в теории), а если раздвинуть концы однолямбдового диполя в конус то излучение в торцы ещё больше уменьшается и ДН становится блинчиком более прижата (как у 2 коллинеарных обычных диполей) до 5 dBi


Иными словами - как не крути а конусные антенны вынуждены иметь больше усиление, потому что у них больше апертура потому что у них больше геометрические размеры и металлоёмкость. Даже если такое усиление в этих направлениях вредно - с ним приходится мириться

А лепесток диаграммы направленности будет в каком варианте больше к земле прижат?

Подкорректирую. У диско-конусной нет лепестков, у нее круговая диаграмма, из-за чего и применяется

Подкорректирую. У диско-конусной нет лепестков, у нее круговая диаграмма, из-за чего и применяется

он спрашивал про вертикальный лепесток круговой диаграммы

Вот пример конус высотой 20 см, диаметр основы 28 см над земляной пластиной 80х80 см на длине волны 0.5 м



Максимум идёт примерно 32 градуса в небо, а в горизонт уровень на 3 дБ ниже

Это в свободном пространстве и если земляной диск снизу (например конус на крыше поезда). С учетом земли и если диск сверху - конечно ДН будет другая

Приблудилась вот такая, из надписей только : ВЧА-4 . Поиск по сети не порадовал, длина лучей по 108 см. Может знатоки подскажут от какого изделия.
http://www.radioscanner.ru/uploader/2018/imgp9715.jpg
http://www.radioscanner.ru/uploader/2018/imgp9716.jpg
http://www.radioscanner.ru/uploader/2018/imgp9714.jpg

Серый646

Это антенна радиопиемника Р-375 диапазона 40-120 МГц

СИРИУС1 !! Коллега, спасибо огромное - а то в процессе поиска в инете уже подумал о военном телевидение. Решил продать - а как назвать не знаю !

Комрады, гуру, подскажите пожалуйста, что за модель антенны? и какой частотный диапазон? Харченко

Это антенна от радиорелейки Р-405
380-520 примерно.

Digger221
Комрады, гуру, подскажите пожалуйста, что за модель антенны? и какой частотный диапазон?
Тут ее уж всю и вдоль, и поперек. Просто нужно было немного поискать.

Увидел такую антеннку, стоит в в/ч:

Типа ШДА? На какие частоты?

Kilim

По-моему, это антенна на 142-174 от древних радиостанций Марс или Р-848, предназначенных для силовых структур. Привет из 60-х.
В 2004 году останки такой антенны лично видел в Москве на гостинице Украина;)

Ware
Ясно. Жаль что в том районе редко бываю, чтобы определить для чего это...
Судя по состоянию мачты и кабеля, эта антенна в работе.

Kilim





Сомневаюсь, что в работе. У нас в городе остались места, где еще стоят без дела гранитовские объемные вибраторы и льновские ГП, но в основном при ремонте крыш и монтаже нового оборудования на них, эти остатки былой роскоши были демонтированы.

Ветерок
Сомневаюсь, что в работе
Понял. Ладно, все равно антенна красивая... :)

Kilim

Ладно, все равно антенна красивая... :)

Я сам удивился, как подобная антенна дожила до наших дней (может потому, что на территории в/ч?)). Старинные УКВшки, особенно таких лет, исчезли первыми, ибо малых размеров и легко демонтировать. А вот ЛБшные - сами по себе тяжелые, да еще и ставились обычно, на монументальные мачты из труб со многими растяжками. При демонтаже, зачастую велик риск повредить крышу, вот и стоят до победного.

Помогите опознать антенну военную:
складная яги, длинна 180 см, самые длинные прутья по 1 метру

Р-409 диапазон А, (60-120 МГц)

Благодарю!
Вопрос: кто-то применял данную антенну на практике, в частности на 50 Мгц, 145 МГц?

Всем, добрый день!
Просьба, указать ссылку на тему с обсуждением опор двойного назначения вот такого плана: https://www.m24.ru/galleries/m24/01092017/4371
https://data.mos.ru/opendata/1943/data/map?versionNumber=1&releaseNumber=1
Наверняка уже много раз обсуждалось, но не смог найти в поиске.
Интересно, что за оборудование установлено кроме того, что относится к сотовым операторам.
Спасибо!

UB3AND

Тут было: Устройство на столбе. Что это? - Страница 2

Прошу опознать эту древнюю антенну и на каких диапазонах работала. Сфоткал около здания бывшего лесничество.

oscar_vi
Антенна типа GP , диапазон 40 МГц

Ware Спасибо.
