Storoj, похоже на "активную" грозозащиту.
(типа вот такого - http://www.elektraek.ru/images/molnezashcita_s.jpg )

Опознайте. С виду GP, а что за четыре уса в верху? (извиняюсь, если где-то уже было). http://www.radioscanner.ru/uploader/2011/antenna_s_usami.jpg

Добрый день.
Помогите выяснить данные на антенну размещенную на башне РТПЦ (h=45 м), на нее работает передатчик ПЧМ-30 (66,68 МГц):
1) тип, название;
2) производитель;
3) как выглядят ДН вертикальная (какой угол на -3dB) и горизонтальная (ДН в горизонтальной плоскости возможно круговая);
4) коэфф.ус.

Антенны на крыше радиоклуба, наверное нло принимают. http://www.imagepost.ru/images/706/SDC18802.JPG

mihail703
Антенна УКВ-радиовещалки "Дождь", если не ошибаюсь.

mihail703
А вы точно знаете, что именно на нее работает УКВ-ЧМ?
Если судить по фото, то это антенна тиа GP, т.е несимметричный диполь с противовесами. В этом случае длина противовесов должна быть порядка 1м. На фото смотрится мельче.
Кто делает - не знаю.
Судя по всему, вам это нужно для ПК АЭМО. У такой одиночной антенны ДНГ -круговая, но в вашем случае она стоит сбоку от мачты среди железа, поэтому направленная и сложно рассчитываемая, а уж что вы будете ставить в расчет...
А в вертикальной плоскости в первом приближении у нее ДН, как у одиночного диполя.

А в вертикальной плоскости в первом приближении у нее ДН, как у одиночного диполя.

fil, в вертикальной плоскости также, как и в горизонтальной, будет отличаться от одиночного диполя за счёт того же: стоит сбоку от мачты среди железа.

Юрик
в вертикальной плоскости также, как и в горизонтальной, будет отличаться от одиночного диполя за счёт того же: стоит сбоку от мачты среди железа.
Немного будет. Но расчетчики СЗЗ обычно этим не заморачиваются. Есть железо рядом или нет, в расчет обычно забивают ДН одиночной антенны. Кому там считать?
Особенности национальной охоты. :)

Anton555 Антенны на крыше радиоклуба, наверное нло принимают.

Перекинул фото сюда, т.к. на хостингах они имеют тенденцию со временем исчезать:



Это не охотники за НЛО :) Такими антеннами радиолюбители ловят космические шумы для настройки малошумящих антенных предусилителей СВЧ диапазона.

Антенны на крыше неприметного домика в центер Вологды, расположенного во дворах между Вологодским кремлем и старым рынком.

Увеличить
В центре виоловский стакан, по бокам что-то явно на low band.

Silent
По бокам от виолы - антенны от р/ст Лен, 33-48,5МГц

антенны от р/ст Лен, 33-48,5МГц
Скорее всего от комплекса Гранит-М, Лен-В после первого года выпуска комплектовались уже своими, отличными по конструкции антеннами, со шлейфовой грозозащитой, тогда как эта - с трубой.

Ware
Глянул сейчас мануал от Гранита - вы совершенно правы, антеннки от него.

Silent

Это тот самый домик, с резным палисадом? :D

Благодарю, буду дальше разбираться.

Вот такая антенна (или не антенна) стоит на крыше станции метро.

Legion
скорее это молниеотвод

Повторю свой вопрос. Опознайте. С виду GP, а что за четыре уса в верху? (извиняюсь, если где-то уже было).

John79

Было уже много раз. Перевернутая ГП. А уж чья, сами пойдите и узнайте. Не нам же в Киров ехать.

Rulez Reloaded
Ко мне ехать не надо, чья она я и так знаю. Меня интересует марка-модель.

John79

За многие годы никто пока не опознал. Это уже минимум третье фото этой антенны на форуме.

Rulez Reloaded
Ясно, спасибо. Я и сам её только на картинке видел, а тут переехал и бац - прямо из окна на неё живьем смотрю.

John79

И чего с ней не так? Покоя не дает? Облучает?

Облучения не боюсь, а покоя не дает, потому-что вижу впервые. Чем их простой штырь не устроил.

John79

Да мало ли причудливых антенн существует. Вы посмотрите фотки в галерее, в этой теме и подобных. Чего только не бывает. Кому кажется, что диаграмма станет более подходящей, кому-то может покажется, что если заземленное плечо диполя будет выше другого ("горячего") плеча, то это будет полезно для грозозащиты. А может верхнее плечо - "горячее", и 4 уса выполняют роль конуса, то есть, обладают повышенной емкостью и тем самым расширяют полосу антенны. Много вариантов. Вы бы были инженером в КБ тоже может быть придумали бы свой самолет с обратной стреловидностью.

Согласен, каждый по своему с ума сходит.

xman

А может это те самые метёлочные антенны?)

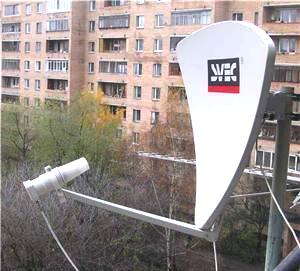

Господа, подскажите. Интересует не столько, на какие частоты и для чего антенна, сколько – возможно ли в принципе назвать это антенной? Насколько я знаю, полноценная спутниковая антенна собирается из нескольких таких лепестков. Насколько это все работоспособно?
http://www.radioscanner.ru/uploader/2011/e1a605ffa9f7t.jpg

CADENCE
Это офсетная антенна. Работает не хуже обычной. Используется как бы не вся парабола, а её фрагмент, отсюда и угол возвышения своеобразный.

John79

Военный руководитель данного радиоподразделения посчитал что при установке GP-ки вот таким
образом антенна дальше "бьет" за горизонт а не в зенит :-)

тоже самое решили видимо и на Вологодском ОРТПЦ, ну или как вариант -"места не хватило на мачте" чего не скажешь про ваш случай :-)


фото (С) Юрик
