Уважаемые коллеги! Имеется в наличии радиостанция.На шильдике написано:"Нира" "Алтай АС-3СМ 2"И ниже - заводской номер и канал-16.Хотелось бы узнать,что сие есть такое,т.е. её рабочую частоту и, желательно,схему.Заранее благодарен!Александр.

Поиск в помощь - по слову "Алтай"

Благодарю,уважаемый Ангстрем!Я тут немного покопался по Вашему совету.И знаете,ничего конкретного из того,что я ищу,я не нашёл.В основном один пустопорожний трёп.И "Алтаев" тут этих разных - как грязи...А того,что мне надо и нету...

aleksis232
Это радиотелефонная связь, попробуйте отгуглить - возможно, это даст Вам более полную картину.

На работе лежит Алтай тоже какой то АС3-это дуплексный радиотелефон советских времён на рабочие частоты 300-350 Мгц примерно.

Вот и у меня эта станция на работе лежит.Но она не дуплексная,на шильдике указан только один номер рабочей частоты.Она у нас раньше когда-то стояла на дежурной машине для оперативной связи с диспетчером.

Сейчас посмотрел у меня Алтай АС-3М на шильдике написано Нира 7Р23В-1

Вот пример их использования с частотным планом http://www.referat.su/refs_new/32338/ref_part_16.shtml

Подыму старую тему. У кого есть схема распайки заглушки разъема Алтая-3с в зависимости от номера ствола?

Увеличить

Увеличить

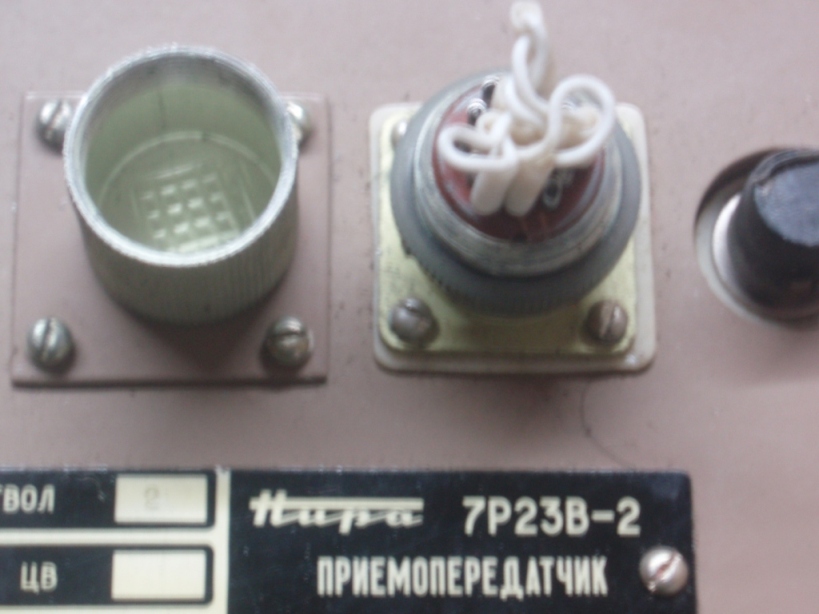

Каков алгоритм распайки? У меня набран ствол №2, нужен ствол №1, может у кого завалялась такая заглушка, срисуйте перемычки пожалуйста.

tyrist
Уж не на СатК ее решили попробывать? )))

Не, оно там и так работает с небольшой переделкой. Хочу разобраться с принципом набора частоты в Алтае. Если никто не поможет советом, буду перебором перемычки отпаивать и частотомером смотреть.

tyrist
А открыть и посмотреть КУДА идут провода? Я обычно с этого и начинал. Но интересно другое, такие системы еще используются где то? или все просто "интереса ради" ?

rusmax
Я с этого и начал. Провода идут в хитро отбортованный жгут, потом, как ни странно, в плату :-), наверное синтезатора. Но проводов этих гораздо больше чем на колодке. На самой плате также имеются пронумерованные перемычки. Их довольно много, чтобы занимаясь перебором понять алгоритм набора частоты. Вот и спрашиваю, уже в который раз, где найти инструкцию по распайке бокового разъема? Ну и было бы вообще замечательно, если бы кто поделился схемой синтезатора.
А системы, - да, кое-где еще работают. Например в Москве уже нет, а в области еще слышно. Абонентское оборудование только посовременнее используется.

Купи себе за бутылку коньяка http://wwwboards.auto.ru/phone/12265.html
И пусти на запчасти 3с

tyrist

разобраться с принципом набора частоты в Алтае

А заглушка в этом принципе никакого участия не принимает. У меня валяется два ящика 7 и 18 ствола, распайка заглушек совершенно одинаковая.

GROT
Схемку Вашей заглушки не срисуете? Сравню со своей. Тогда на что она влияет? Ну не на индивидуальный же номер? Однако, когда заглушку от гнезда отстыковываешь, динамик перестает шипеть, прекращается прием. Налицо срыв ГУНа.

tyrist
Возможно там не "прямой" набор в нашем понимании. Может за "добро" там отвечает только одна перемычка, а остальные вибирают лишь "банк" )))

tyrist

Ну не на индивидуальный же номер?

Индивидуальный номер там набирается электромеханическими фильтрами с пьезопреобразователями ФЭМ.

Увеличить
Заглушку сфоткаю. Разберёмся.

GROT

Это фильтрик генератора ЦВ передатчика Виола-Н.В Алтае на прием ИВ стоят покрупнее.
Описание Алтая-3С было в ЭТЦ-поспрашивай,вдруг найдется.

tyrist
Номер ствола и АОНа распаивается перемычками внутри Алтая.На колодке перекусывался проводок для включения АОНа.Так,что ГУНы работают постоянно, заглушка не причем.
Через неё подключалось оборудование для настройки-ручное переключение каналов и тд.

Рафис

О де как.... Покажи себя!

Друзья! Ищется схема распайки кабеля между пультом управления и приемопередатчиком

Увеличить
Разьем РС32

Алтай АС-3С. Альбом 1, техническое описание.

Алтай АС-3С. Альбом 2, принципиальные схемы.

Взято отсюда, перепостил потому, что с тамошних файлообменников файлы имеют привычку бесследно исчезать.

За альбомы отдельное спасибо!!
Распиновку кабеля пульта управления продолжаю искать)
