Кому прислать 1.6 МБ архива? Сердце обливается кровью уменьшать картинки...

GenaSPB
Да порежь их и все дела.

У меня лимит на штуку -
.jpg - не более 130 Кб
Кто-нибудь с большим количеством "звездочек" выложите... e-mail в личку шлите.

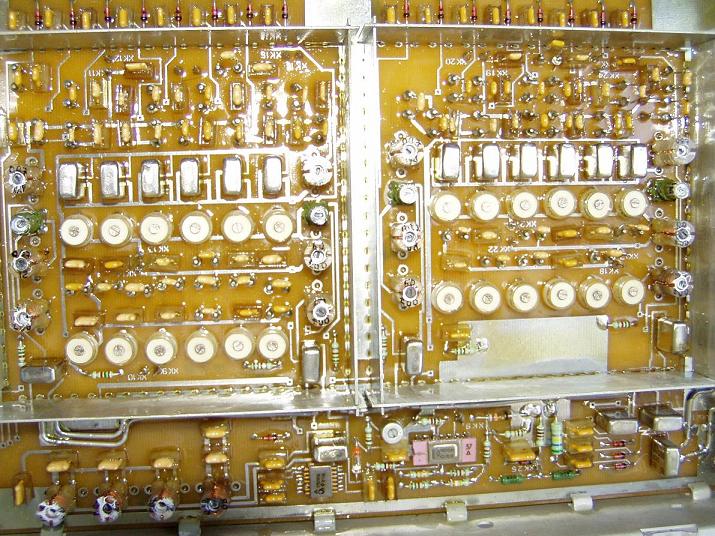

Р-309К"Протон"("Доминанта") Преселектор "узкий" и "широкий". Экранирующие перегородки с крышками 1:1 копирваны у "COLLINS" , а схемотехника "R&S" (дискретно переключаемые конденсаторы), вот только мозгов правильно развести платы не хватило (GND по S - меньше остальных проводников) - работает как антенна, пермалойевые экраны на крышках кассеты даже не спасают.

Дмитрий9
А фоток сигнального тракта этого изделия нет случайно? Очень интересно.

Дмитрий9
Дима! А Радий ПРЫЖОК делал или делает сейчас? И вообще , что думаешь про этот ящик?

Дмитрий9
Большое спасибо за фото и за рассказ, очень интересно.
Фотки говорят о многом. На первый взгляд преселектор зделан значительно хуже чем в "бригантине", и тем-более в Р-160п, но лучше чем в EKD-300/500. Очень интересно на схемы радиотракта посмотреть, если не секрет. Может я и неправ.

фоток сигнального тракта этого изделия нет случайно?
Да фотки при желании можно сделать, только желания нет.
Радий ПРЫЖОК делал или делает сейчас? И вообще , что думаешь про этот ящик?
Нет, Прыжок Радий никогда не делал, видел его на фотографиях. Думаю, что над ним трудились те же люди, что и над Р-309К, скорее всего схемотехника та же, только с учетом всех прежних ошибок.
интересно на схемы радиотракта посмотреть, если не секрет
Есть схемы, чертежи, но смотреть там особо не на что – все классическое, цельнотянутое из забугорных разработок 70-х годов, только исполнено на нашей, советской элементной базе , местами с ВП : смесители на 590КН8 +ШПТ по Рэду , фильтры по 1-й ПЧ – кварцевые монолитники - полоса 100 кГц (если не ошибаюсь) , по ПЧ2 классический набор ФЭМов с коммутацией на 590КН5 + усилители на операционниках 1407УД1 и 544УД2 , между всеми кассетами – 8-и разрядная шина, а в каждой кассете – 580ВВ55 и местами рэлюшки РЭК-80.
Цифра в основном 1533 , 133 , 533 + 1821ВМ85 ; 1867ВМ1 ;1108ПВ2 ; 594ПА1 ; 580ВВ55, ВИ53 , ВН59 ; М573РФ4 ; 537РУ8. Наверняка эту комплектацию на просторах СНГ сегодня «днем с огнем» не сыскать, даже для мелкосерийного производства.

Дмитрий9
Да фотки при желании можно сделать, только желания нет.
Понял.Отстал)
Тем более, что объяснение структуры на словах удовлетворило моё любопытство.

Дмитрий9
Ну почему же..580 до сих пор летает на всех харьковских приборах, изготовленных в том числе и для нужд МО РФ. Я лично принимал участие в изготовлении прибора ЦСКД для самолета президента России.Он полностью на 580 серии. Был кстати очень рад увидеть в ДОМИНАНТЕ родную "розовую серию", весьма живуча на испытаниях.

Дмитрий9
А софт есть для 309К и 309а?

Дмитрий9
Спасибо за фотки и описания Дима! Очень интересно. А почему такая скромная реклама у Радия? Крошечными буквами упомянут 309к. У ПРОТОНа все изрисовано приемниками. А у Радия какие-то дурацкие крышки для датчиков, про приемники только одна фраза. На сайте слева от тебя индикаторный блок Тарана ?

А софт есть для 309К и 309а?
Протокол обмена по стандартной четырехпроводной асинхронной последовательной линии связи ИРПС есть, значит и софт можно написать.

А почему такая скромная реклама у Радия?
А рекламировать то в принципе и нечего, да и для кого ?, кто эти приемники заказывает и без рекламы знают что это, а радиолюбителю это добро не по карману, про цену даже не спрашивайте - самому страшно.
слева от тебя индикаторный блок Тарана ?
Это Р-381Т1-3. ИП (индикатор пеленга) - наверху на полке стоит. К стати подробные фото ИПа могу позже выложить, если интересует кого.

Дмитрий9
Заказчики есть на 309К? Думаю если бы в Харькове делали ПРОТОН-У он бы стоил тыс 2 долл, если ПРЫЖОК сейчас стоит 1000 долл.Так, что радиолюбители все готовы купить.Лишь бы было)
А фотки выкладывай любые, будем смотреть.

Цифра в основном 1533 , 133 , 533 + 1821ВМ85 ; 1867ВМ1 ;1108ПВ2 ; 594ПА1 ; 580ВВ55, ВИ53 , ВН59 ; М573РФ4 ; 537РУ8. Наверняка эту комплектацию на просторах СНГ сегодня «днем с огнем» не сыскать, даже для мелкосерийного производства.

Это не так. Всё перечисленное - серийно выпускаемые в настоящий момент РЭК. Более того, в последние 2 года появились так называемые "возобновляемые" серии - 131, 100, 161, много гибридок.

CO2040
Порт КР580ВВ55 в керамике это вообще наверное идол советских компонентов! Куда его только не тыкают...

в последние 2 года появились так называемые "возобновляемые" серии - 131, 100, 161, много гибридок.
Ну понятно, шагаем "назад - в будущее"
ПРОТОН-У он бы стоил тыс 2 долл,
Можно грубо прикинуть и прокалкулировать себестоимость с учетом всех расходов. Навряд ли он будет стоить 2 тыс долл, да если еще на "желтых" металлокерамических ИМС - думаю что на много больше. И вообще такую технику не выгодно изготавливать единично или мелкосерийно

Ну понятно, шагаем "назад - в будущее"

Да, сейчас на многие технологии уровня 80-х годов приходится смотреть как на будущее, осваивать заново. Слишком много было профукано. Многие тех.процессы, которые были заурядными в 80-е и массовыми сейчас суперэксклюзив и чрезвычайно дорого и долго выполняются, иногда с качеством хуже советского.

Я посмотрел на фотки. Однозначно стоимость того Р-309К не меньше чем полляма рублей в ценах 2003 года, какие нафиг 2k$. Сейчас ещё дороже.

Дмитрий9
CO2040
Сейчас рынок в Харькове предлагает 309а за 1 000 долл. Думаю 309к был бы около 2 тыс. А себестоимость 309а для завода составляет около 8-9 тыс долл. Так, что все продается. ПО ПРОТОН состоял из Харькова , Белгорода и Касли?

Дмитрий9
Уточнение-для частного лица с рук по объявлению 309а(новый) 1000 долл.Официально с завода(новый) 8-9 тыс долл.

Кратер
ПО ПРОТОН состоял из Харькова , Белгорода и Касли?
Неужели у Вас там, в Харькове совсем не осталось сторожил, у которых можно спросить о истории ?
Это мы должны у Вас спрашивать, уточнять конкретику, Вы же там ближе к первоисточникам находитесь, а получается все наоборот.
К сведению, кто еще не знает : в 1941 году, Харьковский радиозавод, в виде оборудования и еврейской технической интеллигенции, был эвакуирован на Урал, а точнее в Касли, почему именно в Касли ? – неизвестно, может быть хотели дальше – в Сибирь, но не доехали, или инфраструктура Демидовских железоделательных заводов понравилась - непонятно. После освобождения Харькова от немцев, Харьковский радиозавод вновь стал возрождать производство на прежнем месте, а Каслинский радиозавод стал самостоятельным предприятием. Оба завода подчинялись одному министерству. Во время войны в Каслях для фронта изготавливали радиостанции. После войны радиозавод стал стремительно наращивать производственные мощности и вскоре стал полноценным предприятием. Апогей расцвета приходился на 80-е годы, когда выпускались «Рама» и «Таран».
Сейчас рынок в Харькове предлагает 309а за 1 000 долл. Думаю 309к был бы около 2 тыс. А себестоимость 309а для завода составляет около 8-9 тыс долл.
Думаю, что на рынке 309к мы еще долго не увидим, а по себестоимости примерно, где то так + моржа еще столько же.

Дмитрий9
Не поверишь.Экскурсию на заводе проводили три(!) ветерана завода и каждый выдвигал свою историю причем одновременно) А бедный Р-390 подвергся такому описанию, что я до сих пор только выяснил , что это не магистральный а разведприемник. Поэтому уже некому....Может в архивах чего есть, так скоро их сожгут.

слева от тебя индикаторный блок Тарана ?
Еще увидел на плакате устройство с большой круглой желтой трубой. Это что?
Хотя морду полностью не видел, но раз индикаторный блок, то видимо тот который с круглой трубой.

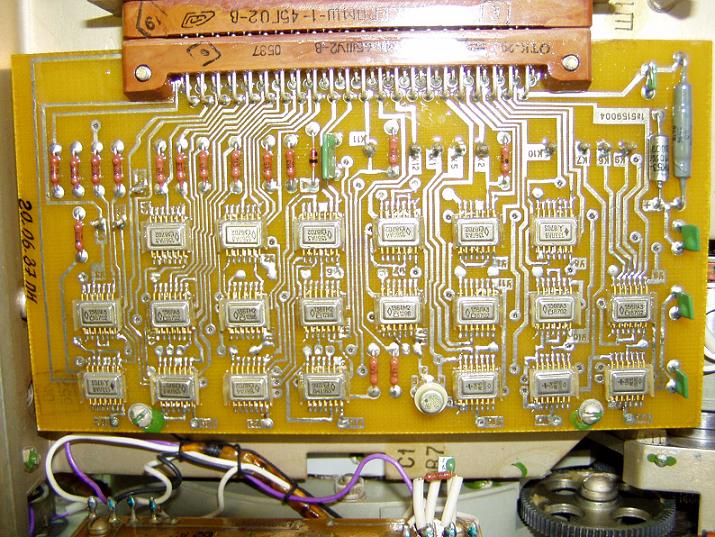

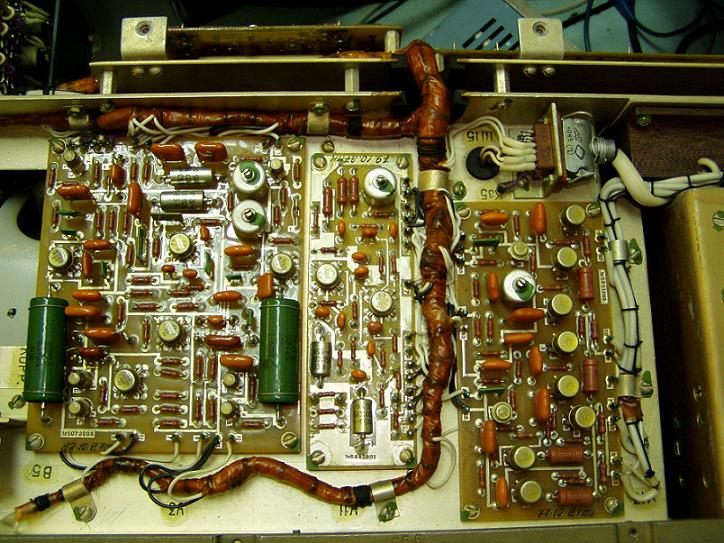

Фото индикатора пеленга (ИП) от трехканального радиопеленгатора Р-381Т1-3 "ТРОЙКА" http://forum.cqham.ru/download.php?id=692
Протоновский почерк узнаваем …

Спасибо за фото Дима! Еще есть?

Есть интересные подробные фото лампового предшественника Р-381Т1-3 - "Пеликана", но идиотские правила форума не позволяют в полной мере и сейчас показать эти фото.

С удовольствием посмотрел фото, спасибо!

СПАСИБО ЗА ФОТО!

Дмитрий9
В чем проблема с ПЕЛИКАНОМ?

Сегодня случайно на глаза попалась тех.док. на К-728 – это антенное хоз-во УКВ, дец.номер 1г4. … - разработчик ЦКБ «Протон», прошу прощения за дезинформацию, и некоторые фотки подписаны неправильно :
http://www.radioscanner.ru/uploader/2009/729.jpg - К-728 http://www.radioscanner.ru/uploader/2009/728.jpg - К-728
http://www.radioscanner.ru/uploader/2009/krug.jpg - это аттенна - самостоятельное изделие, к Р-381Т1-3 не относится.
http://www.radioscanner.ru/uploader/2009/r729.jpg - это «РОТОР» - Ленинград
