Хотелось бы шкалу крупнее, питание и основные узлы. И конечно крупные планы морды и децимальные номера на монтаже.

Еще пару фотографий из архива НТЦ РТС
Автоматизированное устройство перемещения гетеродина



Фрагмент стационарного поста в г.Хива

Немного современности ЦККБ "Протон"
КВ-радиомодем

КВ-радиостанция

Харрисоновский аналог

Один из прототипов Радиостанция Р-353

Р-353Л

Еще прототип Р-394КМ

Историк!
Спасибо за фото, комментарии и проч. Очень интересно, познавательно.
Хотел было написать, что Вы - "Монстр!". В хорошем смысле этого слова. Но - передумал, и написал то, что выше :)

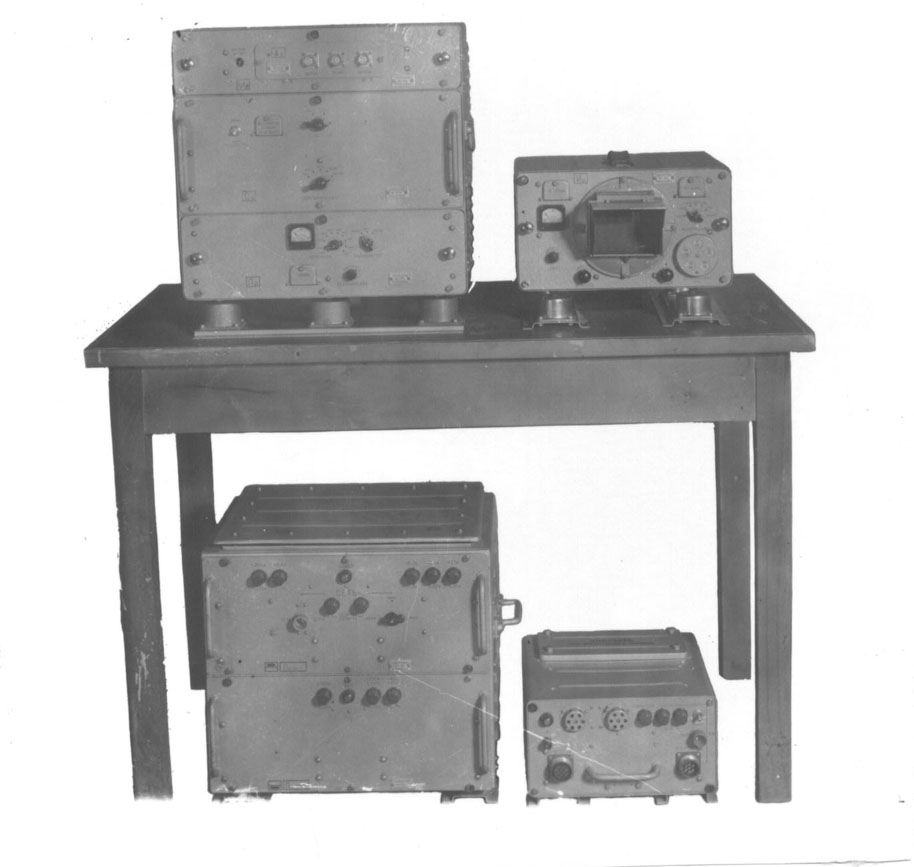

Изделие Р-713 ИА1.203.006ТУ «Черника-3Д»

Начало серийного выпуска-1969 год
Среднегодовой выпуск -4 комплекта
Стоимость 4150 руб
Вес комплекта-132,5 кГ
Изделие Р-714 ИА1.203.005ТУ «Черника-3С»

Начало серийного выпуска-1969 год
Среднегодовой выпуск -4 комплекта
Стоимость 6040 руб
Вес комплекта-150 кГ
Заказчик в/ч 30882
Снято с производства с 01.01.1986 в связи с освоением изделия «Чернила»
В 1961-1962 годах проводилась НИР «Черника-2» «Изыскание инженерных решений по созданию панорамного радиоприемника в диапазоне 2-1500 кГц».
В работе была показана возможность обеспечить весь заданный диапазон двумя панорамными радиоприемниками-длинноволновым на частоте 2-100кГц и средневолновым от 100 до 1500кГц. Блок-схемы радиоприемников предусматривали применение переключаемого ЧМ гетеродина, что должно было позволить стабилизировать его частоту системами автоподстройки.
В 1962 году на базе НИР «Черника-2» было начато проведение ОКР «Черника-3» «Разработка панорамно-слежечного устройства СВ,ДВ и СДВ диапазонов»
В 1962-63 годах был проведен эскизно-технический проект, который и положен в основу разработки опытных образцов.
В итоге в 1964 году был завершен ОКР по разработке устройства, предназначенного для одновременного обнаружения радиопередач, находящихся в полосе обзора и облегчающего настройку слуховых радиоприемников «Трап-СВ» на частоту интересующего радиосигнала, наблюдаемого в полосе обзора. Основные параметры панорамных радиоприемных устройств были следующими:
Диапазон принимаемых частот
• Для «Черника-3Д»- от 2кГц до 138 кГц;
• Для «Черника-3С» от 50 кГц до 2000 кГц
Полоса обзора панорамных радиоприемников:
• 32 кГц для «Черника-3Д»;
• 200 кГц (в двух частичных полосах) для «Черника-3С»
Избирательность радиоприемников:
• 150 Гц- у «Черника-3Д»
• 500 Гц-у «Черника-3С»
Динамический диапазон превышает 80 дБ для обоих радиоприемников
Чувствительность радиоприемников не хуже 1мкВ во всем диапазоне принимаемых частот.
Высокая помехозащищенность этих устройств достигалась за счет перестройки 4-х контурного преселектора синхронно с ЧМ гетеродином.
Перестройка преселектора и ЧМ-гетеродина осуществлялась в «Чернике-3С»-варикапами, в «Чернике «3Д»-ферровариометрами.
Средневолновое панорамное устройство «Черника-3С2 было выполнено конструктивно так, что приемная стойка могла быть использована в качестве задающего звенв автоматизированной системы (при работе с электронно-логически устройством»
В 1964 году опытные образцы «Черника-3» прошли Государственные испытания и были рекомендованы к принятию на вооружение.

Люди добрыя!Кто чем поможет по РП-5,мож книжка завалялась у кого то.

Telepat
Будете восстанавливать этот "девайс" ?

Можно сказать да.Надо некоторые контура после очумелых ручек подстроить.В общем девайс рабочий!

12 февраля 2010 года после тяжелой продолжительной болезни скончался Манжос Александр Филиппович- один из ведущих разработчиков радиоприемной техники ЦККБ "Протон". Вечная ему память.

Увеличить

На сайте http://radiopribor.narod.ru/About_company/ можно почитать об истории Запорожского ГП "Радиоприбор"

Гагарин
Несколько человек не с этого форума высказали своё мнение о том что РП-5 собирали в Харькове.Харьковчане молчат.

Telepat
В перечне выпускавшейся ХРЗ продукции его нет. Наши "ветераны движения" говорят, что это разработка КБ "Вектор" (Санкт-Петербург) и выпускался он где-то там. В документации на "Орел-1М2" децимальный номер РП-5 тоже отсутствует, так что будем продолжать поиски изготовителя...

Фонд государственного имущества Украины повторно выставил на приватизационный конкурс с элементами аукциона 96,13%-й государственный пакет акций ОАО “Тернопольский радиозавод “Орион”.

Об этом УНИАН сообщили в пресс-службе ФГИУ.

В соответствии с фиксированными условиями конкурса, покупатель должен осуществить финансирование технической реконструкции производства, создание новых мест на протяжении 5 лет с момента подписания договора купли-продажи на сумму 18 млн. грн., а также профинансировать разработку и внедрение новейшей системы радиосвязи для требований силовых структур на общую сумму в 14 млн. грн.

Конкурс с элементами аукциона по продаже акций ОАО “Тернопольский радиозавод “Орион” состоится в региональном отделении ФГИУ через 75 дней с момента его объявления (10 февраля т.г.).

Как сообщал УНИАН, завод “Орион” уже не первый раз выставляют на продажу, однако предыдущие аукционы не проводились из-за отсутствия заявок.

Справка УНИАН. ОАО "Тернопольский радиозавод "Орион" специализируется на производстве систем УКВ-радиосвязи в диапазонах 146-174 и 30-75,999 МГц, в частности, стационарных и мобильных радиостанций; комплексов средств радиосвязи спецназначения для организации УКВ-связи с подвижными бронированными объектами: Т-55, Т-72, Т-74, Т-80, Т-84, БМП, БТР и др.

ОАО "Тернопольский радиозавод "Орион" январь-октябрь 2009 г. завершило с чистым убытком 2,746 млн. грн., дебиторская задолженность составляла 5 млн. 478 тыс. грн., кредиторская - 4 млн. 99 тыс. грн.


http://www.unian.net/rus/news/news-362407.html

Историк
Поправлю немного. Харрисовская станция на фото не является аналогом протоновской.Она не кв, а лов бенд диапазона.5800v-mp, если быть точным. Перекрывает кв у них 5800h-mp (2-60мГц).

Изделие "Орел-1М2" 1г1.241.013 ТУ (Некоторые уточнения)

Размещение комплекта радиопеленгатора "Орел-1М2"


Внешний вид приемника Р-326М


Внешний вид радиостанции Р-109М с преобразователем напряжения и усилителем мощности УМ-2

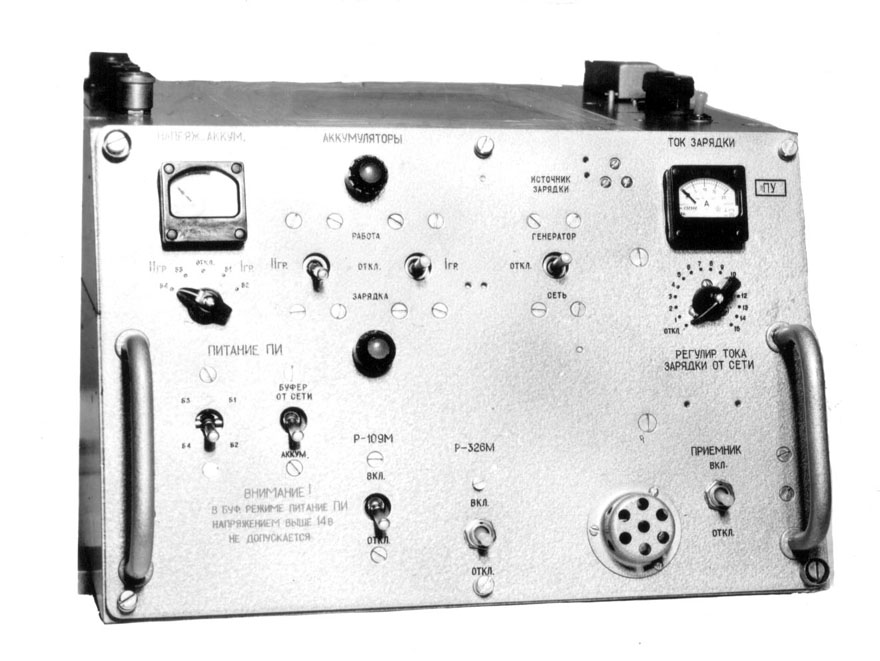

Внешний вид пульта управления


Отсек для батарей


Внешний вид радиоприемника РП-5 с преобразователем


Крепление выносных ящиков радиоприемника РП-5


В изделии "Орел-1М2" была предусмотрена установка следующей дополнительной аппаратуры:
- изделия "Орел-Д";
- изделия "Бронза-1"
- изделия "Операция"

Поздравляем protrz с 55-й годовщиной со дня рождения. Желаем крепкого здоровья, выдержки в наше нелегкое время. Пусть ГП "Харьковский радиозавод" под Вашим руководством вновь выйдет на передовые рубежи производителей радиоприемной техники.

Историк
В Изделие "Орел-1М2" входил и Р-326М ???

Гагарин
Да, Р-326М "Шорох" входил в состав "Орла"

Telepat
Гагарин
По поводу РП-5
Если вы еще не определили производителя этого изделия, дам еще одно направление для поиска. В комплект монтажных частей "Орла", применявшегося для установки дополнительного оборудования, кроме монтажных комплектов Р-109 и Р-326М входила упаковка ИР4.180.002. Индекс ИР принадлежал Александровскому радиозаводу (г.Александров, Владимирской области) - предприятие п/я М-5985. Может еще там поискать следы РП-5?

По адресу http://www.radioscanner.ru/files/download/file10039/telekard.djvu находятся фрагменты буклета Одесского предприятия "Телекарт-Прибор". В части изделий представленных здесь есть и частичка труда разработчиков ЦККБ "Протон"

Изделие "Бронза"
Заказчик в/ч 43753
Главный конструктор ?



НИР «Бронза» «Изыскание инженерных решений в создании малогабаритного широкообзорного приемного устройства на диапазон 3-30 МГц, для автоматического обнаружения и регистрации АМ и ЧМ передач в ближней зоне излучения.
Начата работа в 4 квартале 1965 года
Окончание работы-2 квартал 1967 года.
Работа проводилась на основании решения ВПК от 11-го февраля 1965 года и приказа МРП №422-сс от 30-го ноября 1965 года.
В 1965 году были согласованы с в/ч 43753 тактико-технические требования на данную работу.
В ходе НИР проведен анализ возможных способов построения аппаратуры, проработаны в схемном и конструктивном отношении два варианта устройства, использующие принцип последовательного и принцип параллельного анализа. Выбрано направление для последующей ОКР, оптимальное с точки зрения эффективности обнаружения кратковременных передач и габаритов устройства.
Работа завершена в третьем квартале 1967 года предъявлением научно-технического отчета и двух действующих макетов устройств, пригодных для проведения испытаний в эксплуатационных условиях. Испытания макетов проводились в Москве.

ОКР «Бронза-1» «Разработка опытных образцов малогабаритного широкообзорного приемного устройства для автоматического обнаружения и регистрации кратковременных АМ и ЧМ телеграфных передач.»
ОКР выполнялась на базе НИР «Бронза» на основании Постановления ЦК КПСС и СМ СССР от 15.08.1967 года №798-263 по договору с в/ч 43753-Г.
Работа была начата в октябре 1967 года и проводилась в два этапа:
1 этап- предъявление эскизно-технического проекта во 2 квартале 1968 года,
2 этап-предъявление 2-х опытных образцов в 1-м квартале 1969 года
Приказом руководителя организации п/я В-2701 за №152 от 14 августа 1970 года определен изготовитель изделия «Бронза-1» -предприятие п/я В-2883 (г.Касли). Опытная партия изделий планировалась для выпуска на 1971 год.

Красивое название -БРОНЗА. Спасибо Историк. А то ведь
никогда б и не узнал что это такое. Но правда умные люди
говорят "любопыство губит кота..."
Надеюсь будут еще Ваши сообщения по Истории.

Изделие "Бронза"
Заказчик в/ч 43753
Главный конструктор ?

Я пришел в ЦКБ после того, как этот ОКР закончился. При мне сопровождением Бронзы занималась Ушакова Алла Алексеевна. Но сейчас она скорее всенр уехала к сыну в Австралию. Поговорите с Максимовой. Она может вспомнит. Ну и может в Каслях хоть лист чертежей остался. На КД должна быть подпись ГК.

может в Каслях хоть лист чертежей остался. На КД должна быть подпись ГК.

- тех. архив сохранился, документация на "БРОНЗУ" там наверняка есть, если мыши не съели ), только для поисков нужен децимальный номер.

ur5lcm
мы регулярно ездили в Касли регулировать и сдавать Сову. Но про Касли - это отдельная песня!

- сопровождением "СОВЫ" в каслях занималась Мондзелевская Нина Александровна, помните такую женщино ?

При мне сопровождением Бронзы занималась Ушакова Алла Алексеевна



Из автобиографии от 23.11.81г.
« Я, Ушакова Алла Алексеевна, родилась в семье служащего в г.Омске 30 октября 1942г. В 1944 году моя мать Сегодина Анна Степановна и мой отец Максименко Алексей Андреевич разошлись. В 1944г. я вместе с матерью переехала в г.Харьков. в 1949-1954 годах училась в средней школе г.Харькова №30, в 1954г. была переведена в школу №53, которую окончила в 1959 году с серебряной медалью. В 1959 году поступила в ХПИ им.В.И.Ленина на радиотехнический факультет. Институт окончила в 1964 году, специальность- радиоинженер. Во время учебы на первом и втором курсах института работала на предприятии п/я 388 наладчицей и сборщицей.В 1964 году вышла замуж за Ушакова Геннадия Георгиевича,1937 г. рождения, уроженца г.Сухуми. В 1965 г. у меня родился сын Виталий. В 1967г. с мужем мы разошлись, в настоящее время он работает в ПО «Монолит» старшим инженером.
После окончания института была направлена на предприятие п/я 106 радиоинженером, с тех пор место работы не меняла. С 1956г. по 1970г. являлась членом ВЛКСМ. В 1969 г. окончила трехгодичные курсы иностранных языков по отделению английский язык.
Мать, Сегодина Анна Степановна, родилась в с.Борисовка Борисовского района Белгородской области в 1915г. С 1929г. по 1941г. работала на заводе им.Малышева. Во время войны была медсестрой на Калининском фронте, с 1942г.-медсестра военного госпиталя в Омске. С 1944г. по 1971г. работала на заводе им.Малышева начальником отдела, с 1971г.-пенсионерка.
Отец,Максименко Алексей Андреевич родился в г.Ахтырка Сумской области в 1915г. В 1941г.был ранен, является инвалидом Великой отечественной войны, в настоящее время сведений о нем не имею.»
Из Характеристики Ушаковой А.А.
«Ушакова Алла Алексеевна работает на предприятии с 1965г.Трудовую деятельность начала в качестве инженера, в настоящее время является начальником сектора,кандидат технических наук.
За период работы Ушакова А.А. участвовала и участвует в выполнении ряда научно-исследовательских и опытно-конструкторских работ, проводимых предприятием, являлась руководителем двух НИР.
Ушакова А.А. постоянно участвует в решении сложных практических и теоретических задач, связанных с созданием новой техники. Обладает глубокими профессиональными знаниями. Имеет 29 научных трудов, в том числе 10 изобретений: а.с.106138 от 03.06.77, 128030 от 04.04.79г.,130426 от 04.06.79,121933 от 01.11.78, 122252 от 03.11.78, 136915 от 11.11.79, 150934 от 03.11.80, 135341 от 04.10.79,140769 от 04.03.80, 149981 от 23.06.80. Из них внедрено 5 в устройствах шести тем, экономический эффект от использования в одной из тем за 5 лет выпуска изделий составляет, приблизительно,1,3 млн.рублей.».
Уволилась с предприятия Ушакова А.А. 21.05.96г.

ur5lcm
мы регулярно ездили в Касли регулировать и сдавать Сову. Но про Касли - это отдельная песня!

- сопровождением "СОВЫ" в каслях занималась Мондзелевская Нина Александровна, помните такую женщино ?

Конечно помню! Мы же с ней обрабатывали результаты регулировки каждой партии. Расписывали в журнале изменения и т.д. Она должна была выпускать извещения.

Ушакова Алла Алексеевна
AFAIK, Алла Алексеевна была главным конструктором изделия Р378-АПОА. Этот пост,в "голом" виде, поставлялся в Тамбов,на "Ревтруд" под комплектацию комплексов РЭБ Р378.
В комплекте с АФС "Кама-4", АПОА превращался в то,что в народном эпосе звалось "Укол-2".
Изделие пользовалось неплохим спросом - забирали и "пехота" и "моряки",мы сутками с полигона не вылазили...

Ушакова Алла Алексеевна
AFAIK, Алла Алексеевна была главным конструктором изделия Р378-АПОА. Этот пост,в "голом" виде, поставлялся в Тамбов,на "Ревтруд" под комплектацию комплексов РЭБ Р378.
В комплекте с АФС "Кама-4", АПОА превращался в то,что в народном эпосе звалось "Укол-2".
Изделие пользовалось неплохим спросом - забирали и "пехота" и "моряки",мы сутками с полигона не вылазили...
