Вот еще подобная конструкция на борту АН-26 её индекс П5В-М
Эта железка от той же радиостанции.
Согласующее устройство.

DEN
Эта железка от той же радиостанции.

Нет, она от радиостанции Микрон, если судить по этой теме http://www.radioscanner.ru/forum/topic22115.html, во всяком случае, пульт очень похож.

Увеличить
P.S. А какой идекс Р-8?? имет радиостанция Микрон?

C "Микроном" не работал.
Пульты уж больно все очень похожи ибо разработчик -один.
Да и схематехника станций очень похожа.

Кабина МиГ-21ПФ. Имеется сигнальная лампа «Арретир гиродатчиков КСИ, КАП, ЦД»
КСИ- курсовая система истребителя. КАП – автопилот. Что такое ЦД - пока загадка?

Что такое ЦД - пока загадка?

Точнее ЦД-39

Что такое ЦД - пока загадка?

На aviaforum.ru подсказали http://ua.radioland.net.ua/contentid-452-page1.html

Осталась только неясность можно ли сделать вывод, что РП-21 и ЦД-30 – одно и тоже изделие?

Zet
Эта штука называется умформер, или по другому преобразователь напряжения.
На него подается 27 вольт от аккумулятора самолета, а на выходе может быть любое переменное напряжение, в том числе и с частотой 400 герц.
Данные умформера всегда пишутся на табличке.

Zet
Эта штука называется умформер, или по другому преобразователь напряжения.
На него подается 27 вольт от аккумулятора самолета, а на выходе может быть любое переменное напряжение, в том числе и с частотой 400 герц.
Данные умформера всегда пишутся на табличке.

Осталась только неясность можно ли сделать вывод, что РП-21 и ЦД-30 – одно и тоже изделие?

Выяснили!
Новая станция, получившая название РП-21, на серийных перехватчиках стала устанавливаться с самолета 76210703. Однако еще с машины 76210501 был расширен закабинный отсек оборудования с целью последующей замены ЦД-30Т (РП-9-21) на ЦД-30ТП (РП-21).

источник: http://www.airwar.ru/enc/fighter/mig21pf.html

На него подается 27 вольт от аккумулятора самолета, а на выходе может быть любое переменное напряжение, в том числе и с частотой 400 герц.

Обычно 115В или 36в. три фазы.

На одном МиГ-23 обнаружены нетипичные антенны. Может, кто подсказать, что это за антенны?

Zet
Большая железяка, с радиатором наверху-это оконечник кв, с автонастройкой, на лампочке гу-43а и жидкостным охлаждением.Средняя часть кастрюли герметична, внутри как раз жидкость и лампочка, по бокам-справа и слева источник питания и п-контур с автоперестройкой.Сверху радиатор продуваемый ДВОшками, соответственно тоже с жидкостью.
Есть похожие по форме, но несколько крупнее на базе гу-73.Они ессно помощней будут.
Блок п5-автоматоическое согласующее устройство с проходной мощностью 550-600вт.

RA3DCS,снизу антенна- похоже высотомера или ответчика.
А вот сбоку маленькая ант-это похоже "датчик" обнаружения локатором "самолета противника" Таких должно быть еще несколько штук в разных местах. В киле тоже должны быть, только замаскированны под радиопрозрачной обшивкой

Да нет, непохоже!
Антенна ответчика СРО-2 и радиовысотомера вот.
Антенны Станции Предупреждения об Облучении СПО-3, 10, 14 – они маленькие.

получается, что на разных ЛА антенны разные.
Остается только гадать. Что еще есть из антенн -только навигация осталась

Остается только гадать.

Гадать не годится, хотелось точно знать!

На Су-24 выходной блок коротковолновой р/ст Р-846 или Р-864Г заправлялся чистым спиртом в приличном количестве...
----------------------------------------------------------------------------------------
А заливали, помню, из такого оранжевого чайника, производства НАПО им. Чкалова :-)))
А наши радисты добавляли на канистру спирта стакан керосина. Но расход на технику шел только из нее. Воняла.

На одном МиГ-23 обнаружены нетипичные антенны.

Подсказали, что это антенны станции РЭБ «Гардения», может кто про эту систему что рассказать?

Имеется вот такая авиационная радиостанция (надпись на шильдике стерлась). Предположительно Р-832 а вот с какой буквой – загадка?

Это Р-832М (блок АБВ)
И снята она, скорее всего, с самолета, на котором нету системы наддува блоков (штуцеры наддува законтрены)
Там сверху на блоке АБВ лежит блок 28 (согласующее устройство)

Это Р-832М (блок АБВ)
Спасибо за информацию! Я так понял она с ДМВ диапазоном?

Да, это блок АБВ от Р-832М, диапазон МВ и ДМВ, модуляция АМ, питание 115В 400Гц и 27В постоянного. ВЧ блок, тот что сверху, как верно было замечено, герметичен. Обдув ламп передатчика осуществляется внутренним вентилятором.

Спасибо большое! Несколько фотографий выходного блока.

При желании можно на SATKOM вещать.

Помнится в свое время огромные горы таких и других железок валялись во время военных действий на аэродроме Слатина в Косово.
Кое что из ВЧ деталей удалось привезти)

Ага, точно оно. По шильдику на второй фотографии можно грубо настраивать выходной каскад усилителя мощности. Резонансная частота читается напротив шлица головки винта, расположенного на 13-00 и указывающего частоту около 324МГц. Усилитель мощности - резонансный, перестраивается по диапазону с помощью системы шестеренок, одни и те же лампы работают как в МВ так и в ДМВ диапазоне. Использовал такой оконечник для радиолюбительских нужд в ЧМ, замечательный девайс был именно в плане своей неубиваемости. Прощал огрехи с согласованием разнотипных самодельных антенн, выходная мощность что-то около 15Вт.

Использовал такой оконечник для радиолюбительских нужд в ЧМ, замечательный девайс был именно в плане своей неубиваемости. Прощал огрехи с согласованием разнотипных самодельных антенн, выходная мощность что-то около 15Вт.

Ну, сейчас то уже из-за 15 ватт никто такую железку держать не будет. Данный экземпляр интерес представляет только как памятник инженерной мысли.

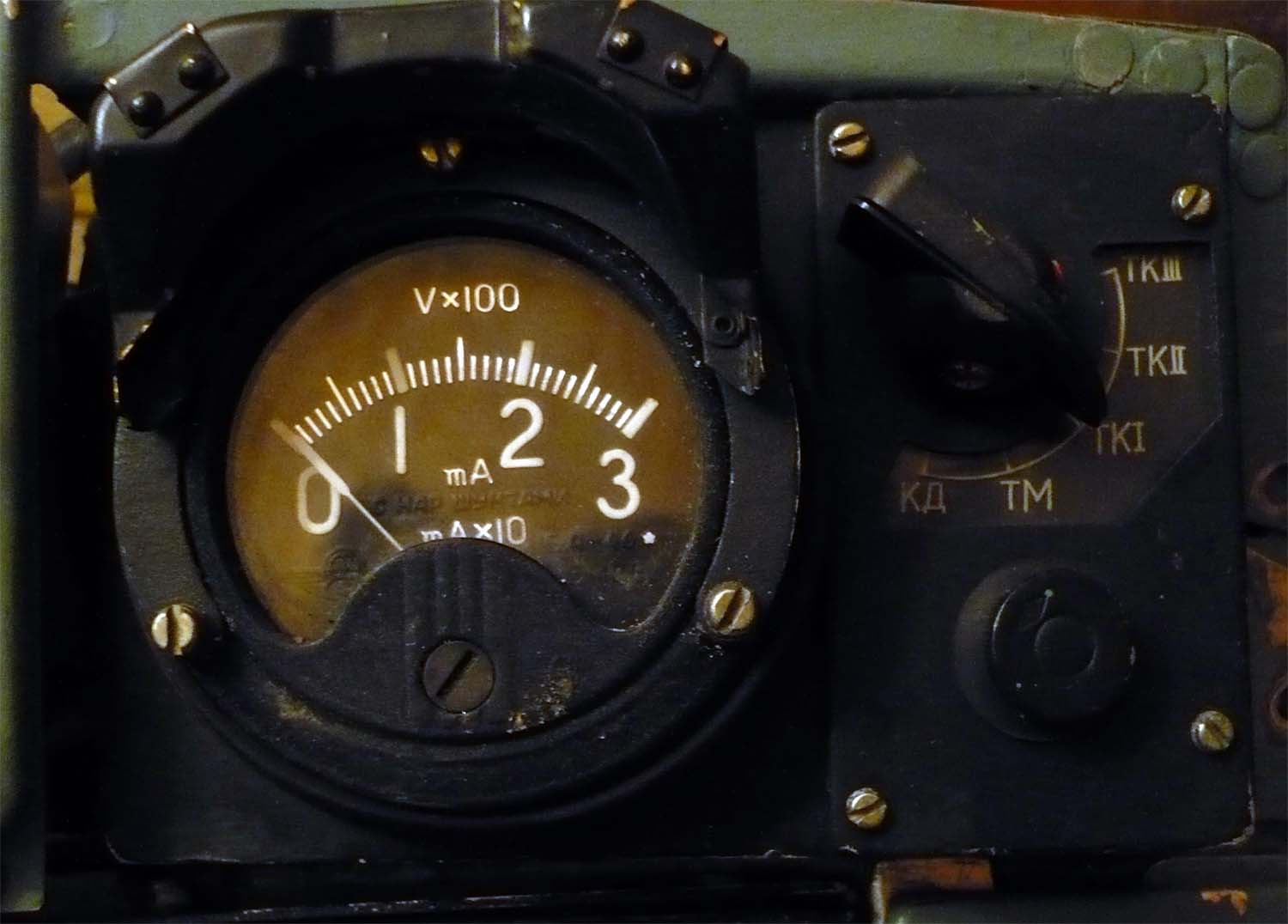

Вот такой пульт входит, скорее всего, в состав радиолокационного прицела РП-21 и служит для промера токов и напряжений каких то блоков (или каскадов). Интересует что такое КД, ТМ, ТК-I – TK-III ?


Увеличить

данный девайс скорее всего с радиоактивной светомассой. дома держать не рекомендуется. проверте дозиметром

Уже проверяли - чистый! Это было на очень старых приборах до 60 годов.

Р-832М … как памятник инженерной мысли
- точно! Это вещь историческая - последняя бортовая командная станция с механической настройкой и, в общем-то, без синтезатора. Все идеи механики от Бендикса, Р-800 (старой), 802 и др. здесь дошли до лог. завершения. В ней есть большинство функций современных станций, за исключением работы от комплексов связи. 832-я мне чем-то напоминает последние паровозы - очень много механических изысков. Рекордсмен по участию в разл. войнах. За бугор разными способами было продано преизрядное количество.
КД, ТМ, ТК-I – TK-III
Если не ошибаюсь с изд., ТМ - ток магнетрона (косвенн. оценка мн-сти), при включении «высокого». ТК-I – TK-III - «токи кристаллов» приёмо-передающего блока, связано с АПЧ и уровнем сигнала. Было скопировано с одной «свежей» на тот момент американской станции.
Интересна история его компоновки: пульт кочевал по кабине. В нек-рых модиф. 21-х он стоял в глубине за кастрюлей проектора ИЛС. Прибор был неплохо виден на фоне лобового стекла, но к ПК рукой было не подобраться, вместо клювика сажали удлинительную ось ~ 20 см (!) и ручку выводили вперёд на отд. щиток - единственный известный мне пример в духе древних аэропланов. На других МиГах пульт был сбоку внизу, на опытных слева, потом справа (или наоборот…). А потом от него вообще отказались.

Стрелочный прибор ВА-46 и по сей день встречается на блоках контроля питания РЛ-станций от Ту-22хх до Ил-76. Шкала - белая эмаль и 2 лампы красного подсвета сверху. Радиоактивной светомассы, в таких уже не было, как и осветит. арматуры УФО для них.
