Лежит у меня вот такая антенна с самолёта, говорят, она с какого-то древнего МИГа, лежала в одной куче с ламповой радиостанцией Р-800, поэтому есть вероятность, что от неё. Хотя там много чего лежало. :)
Я её немного отшкурил и запилил неровности на лезвии, она была покрыта голубой краской. Потом видимо покрашу нитроэмалью из баллончика.


Вид сверху. Антенна имеет мощный фланец, лезвие немного побитое с одной стороны.


С нижней стороны в коробке разъём и справа есть настроечный элемент, конденсатор, снаружи шлиц опломбирован.

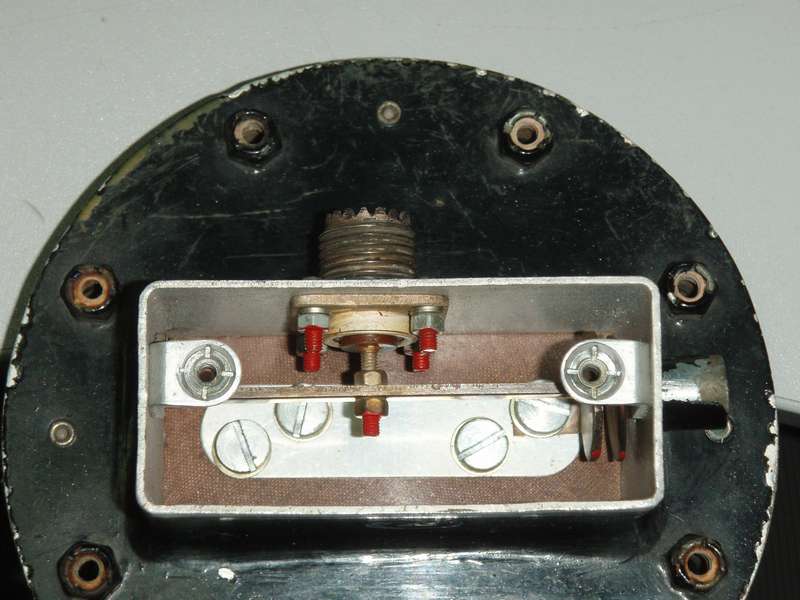

Внутри коробки вот так.


Разъём сильно окислен, отмыл насколько возможно и подключил приёмник. На авиа чего-то ловит, но без энтузиазма. :) Какие есть идеи насчет модели и диапазона.

Такая антенна стоит приблизительно в метре в сторону носовой части от стойки переднего шасси на МИГе-25, антенна на диапазон 110-127... обычная, скорей стандартная антенна, такие стоят и на МИ-8 (Верхний участок хвостовой балки), с приятелем сняли такую как и с МИГа так и с МИ-8 :) (нафига они нужны самолету и вреторлету которые как памятник) а в нашем хозяйстве все пригодится :) Вот например посеребренный провод с мига (которого там очень много нарезали, до сих пор у меня, с него получается хорошая антенна на КВ ;) Счастливое у меня было детство однако

kostya394
Такая антенна стоит приблизительно в метре в сторону носовой части от стойки переднего шасси на МИГе-25
Внизу торчит, это?


Увеличить

Так точно, ну у нас она помоему по ровней стояла, всмысле того что четко посередине, также была "Мигалка" представляла собой мини-маяк наподобе тех что стоят на морских берегах, т.е. лампа и 4 линзы которые крутились вокруг лампы, также внутри были несколько плат управления, сама бандура длиной около 50-70 см, снизу, тут она похоже тоже была когдато, видно только следы.

Чтоб нормально ловила - к ней надо привинтить противовесы.

Чтоб нормально ловила - к ней надо привинтить противовесы.
В виде МИГа-25го :)))

kostya394
Понял. Наверное это какой-то образец или модификация.
Вообще, это отсюда
также была "Мигалка" представляла собой мини-маяк
Это полусфера с другой стороны на этой фотке?

Внизу торчит, это?

Парни, у той, что на фото белое утолщение ближе к фюзеляжу и конец закруглён. У моей нет утолщения и конец антенны имеет килеватость.
Поближе бы самолётное фото.

лежала в одной куче с ламповой радиостанцией Р-800 Какие есть идеи насчет модели и диапазона.
spbtvmaster
Рабочий диапазон Р-800 : 100-150 МГц.

Вообще то антенны принадлежность борта, а не радиостанции.
Т.е с завода станция поставляется без антенн. Антенны делает другое предприятие. Антенну для комплекса связи могут разработать в одном месте, а выпустьить в другом.
Но комплекс связи поставляется естественно со всем входящим железом.

Поэтому по антенне сложно сказать к какому типу р/ст она относится.

Есть еще и транзисторная Р-800. "Лунь", правда там современный разъем СР-50. Диапазон МВ и ДМВ

думаю что никакими выдающимися характеристиками антенна не порадует

думаю что никакими выдающимися характеристиками антенна не порадует
Perehvatchik
Естественно. Обычная GP или дискоконусная или антенна от UB5 будет работать лучше.

никакими выдающимися характеристиками антенна не порадует
Однозначно. Обычный в лучшем случае четвертьволновой издучатель со схемой согласования, чтоб КСВ был приемлемый. Причем для такого плана антенн должна быть хорошая подстилающая поверхность.
Переходное сопротивление между ант и металлом самолета измеряется в миллиОмах.

В моей практике был случай, когда в цепи согласования подобной антенны стоял активный элемент -мощный безиндукционный резистор 50Ом :)))

Задача такого плана антенн -широкополосность и равномерность ДН(правда второе напрямую зависит от места расположения на объекте). Коэфициент усиления оставляют курить в сторонке за ненадобностью.

Ненаправленная антенна АРК имеет похожую конструкцию. Как вариант, возможно она.

Ненаправленная антенна АРК имеет похожую конструкцию. Как вариант, возможно она.
А что такуое АРК?

А что такуое АРК?
АРК - это автоматический радиокомпас. Имеет направленную (магнитная рамка) и ненаправленную (штыревую) антенну. Используется совместно с наземными радиомаяками ДВ-СВ диапазона, называемых приводными радиостанциями. Используется в целях воздушной навигации.

Некоторые бортовые УКВ радиостанции имеют "стык" для подключения к АРК или для работы в составе наземного пеленгатора

Ненаправленная антенна АРК имеет похожую конструкцию.
***
Не всегда... Ой, не всегда. ;)

Всенаправленная антенна АРК на Як-40.

Это антенна изделия Барий, если от МИГ-а. Для АШС от РСИУ слишком короткая и прямая. Если от транспортного, то может быть одна из двух передающих от "Протона". В любом случае четверть длинны волны. ВЧ соединитель ВР-23 указывает на 50е годы, позднее уже пошел ВР-166.

предлагаю автору установить сабж на автомобиль, по типу современных антенн GPS "плавник".

Прямо в крышу врезать, да? :)
Подумаю над этой идей. :)
