Дима из Крыма
Участник
Offline5.4
с мая 2003
Крым, Феодосия
Сообщений: 573

Дата: 03 Сен 2010 14:08:22 #

Попала в руки антенна АЗИ от Р-142,сделал фотосессию: Блок БС Блок БР Схема
Может кому пригодится.
EW2EP
Участник
Offline1.2
с ноя 2004
Борисов
Сообщений: 44

Дата: 03 Сен 2010 16:02:46 #

СПАСИБО!!!
Можно ли уточнить диаметр катушки?
СПАСИБО!!!
Реклама
Google
Дима из Крыма
Участник
Offline5.4
с мая 2003
Крым, Феодосия
Сообщений: 573

Дата: 03 Сен 2010 16:12:54 #

EW2EP
Катушка 19 витков проводом 3мм,внутрений диаметр 36,длина 75,измеренная индуктивность 5,4мкгн.
1428
Участник
Offline3.6
с мая 2004
Москва
Сообщений: 6011

Дата: 13 Мар 2014 22:03:10 · Поправил: 1428 (13 Мар 2014 23:06:16) #

Похожий комплект от Р-130м.
Переменный вакуумный конденсатор 6-250 пФ заменен набором постоянных с переключателем.


Блок БР.


Несмотря на доступность блоков БР и БС антенна не используется радиолюбителями.
Летом проводились натурные испытания. Блок БР вращался руками т.к. было лень городить кабель управления и питать это дело от отдельного 24В источника.
Результат работы был аналогичен прямоугольнику из медной 24 мм трубы со сторонами 2х4 метра.
С таким способом связи.

Увеличить


Антенны сравнивались на частотах 1.5мГц- -2.5мГц.
Было жалко резать на куски медную трубу.
С указанными блоками и излучающей частью из десяти УТИпишек, расположенных параллельно, антенна вполне работала на всех заявленных частотах.
RD8DR
Участник
Offline3.1
с апр 2006
Эфир
Сообщений: 929

Дата: 05 Май 2016 06:39:55 #

Подскажите. На рисунке одна дуга а на фото две...
Как они подключены и как узнать размер этих дуг?
1428
Участник
Offline3.6
с мая 2004
Москва
Сообщений: 6011

Дата: 05 Май 2016 09:23:23 #

Две дуги изготовлены из 50 мм стальных труб и покрыты толстым слоем меди.
Дуги расположены на квадрате, стоящем на изоляторах и включены параллельно.
Шарнирные соединения дуг с квадратом обходятся толстым медным и гибким шлейфом.
Размеры дуг соизмеримы с размером КУНГа.
1428
Участник
Offline3.6
с мая 2004
Москва
Сообщений: 6011

Дата: 06 Май 2016 09:42:44 · Поправил: 1428 (06 Май 2016 09:43:05) #

Дуги расположены на квадрате,
На двух не_замкнутых профилях, стоящих на изоляторах.
RD8DR
Участник
Offline3.1
с апр 2006
Эфир
Сообщений: 929

Дата: 06 Май 2016 21:18:42 #

ох, лучше бы в рисунках...
я думал дуги по отношению к нижней раме разбиты изолятором...
1428
Участник
Offline3.6
с мая 2004
Москва
Сообщений: 6011

Дата: 07 Май 2016 14:33:06 · Поправил: 1428 (07 Май 2016 14:35:46) #

Чего рисовать?
Начала дуг соединены железкой.
Концы дуг соединены другой железкой.
Железки на изоляторах.
RD8DR
Участник
Offline3.1
с апр 2006
Эфир
Сообщений: 929

Дата: 07 Май 2016 14:35:05 #

понял,
расстояние между рамок, их длина и высота...
подскажите пожалуйста
RD8DR
Участник
Offline3.1
с апр 2006
Эфир
Сообщений: 929

Дата: 07 Май 2016 14:36:56 #

я хочу сотворить подобную конструкцию для стационарного пользования вот и пытаю вас вопросами
1428
Участник
Offline3.6
с мая 2004
Москва
Сообщений: 6011

Дата: 07 Май 2016 14:37:57 · Поправил: 1428 (07 Май 2016 14:47:23) #

1.5 на 4. Между около 2.
Пустая затея. Легче из меди квадрат и петлю связи как на рис. от 13 марта.
UA3UCS
Участник
Offline3.8
с мая 2010
LO06qu
Сообщений: 1352

Дата: 19 Июн 2016 11:01:01 · Поправил: UA3UCS (19 Июн 2016 15:44:20) #

1428
Точно, конечно, не скажу, но, согласно масштабным измерениям по фотографии, размер рамок примерно: длина - ок. 260 см, высота - 80-90 см, расстояние между ними - ок. 160 см. Думаю, что изменение размеров +/- 10 см роли не сыграет.
RA3DAP
Участник
Offline1.1
с мая 2016
Москва
Сообщений: 47

Дата: 11 Ноя 2016 22:16:25 · Поправил: RA3DAP (11 Ноя 2016 22:18:33) #

RA3DAP
Участник
Offline1.1
с мая 2016
Москва
Сообщений: 47

Дата: 26 Ноя 2016 12:14:20 #

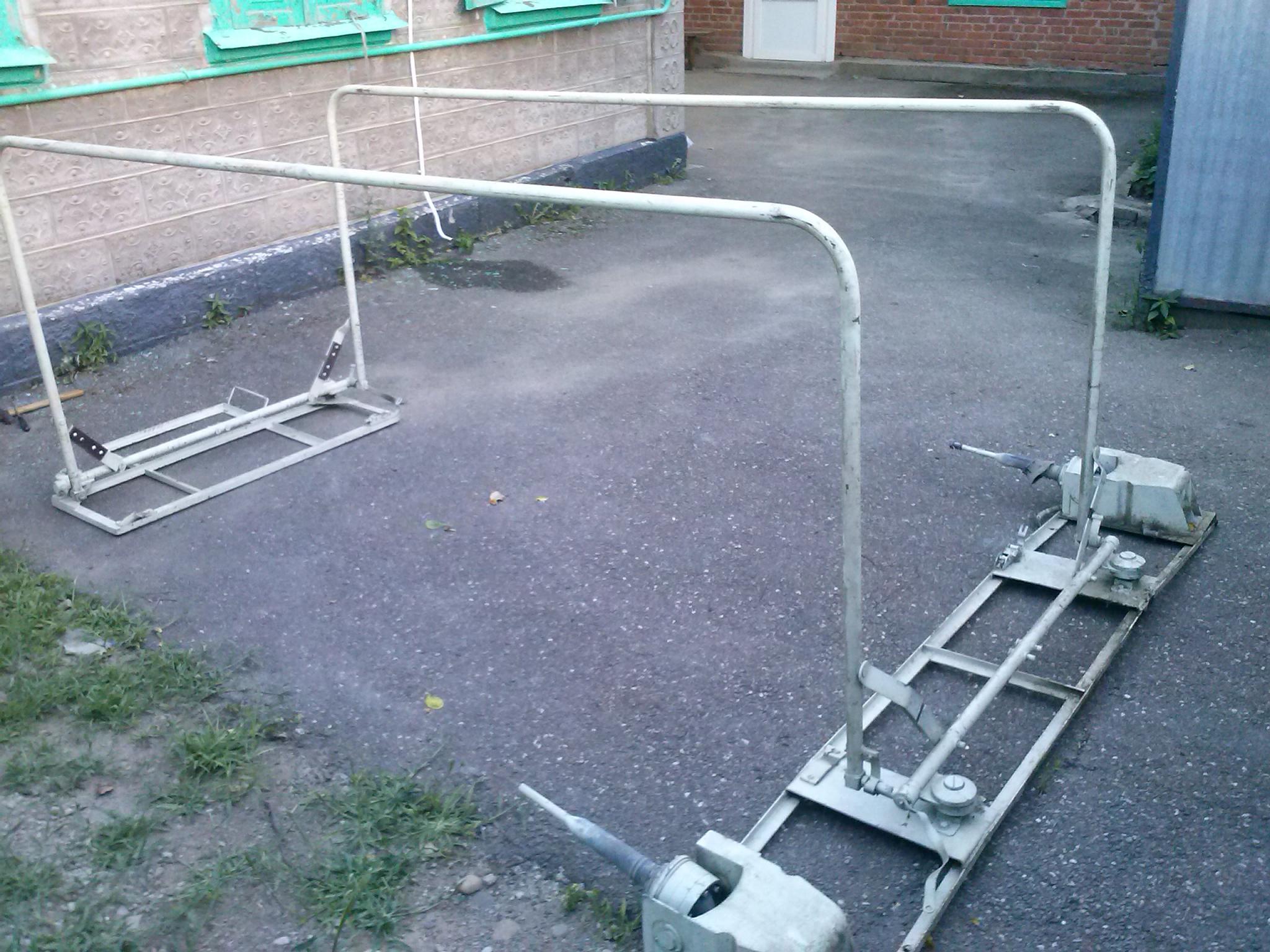

Еще пара фотографий для понимания конструкции АЗИ Р-142.

http://www.qrz.ru/images/classifieds/2048x2048/55b8926bbc806.jpg

http://www.qrz.ru/images/classifieds/2048x2048/55b892dfc86ef.jpg

Эти фото не мои. Первоисточник: http://www.qrz.ru/classifieds/detail/antenna-ot-r-142_253424
RA3DAP
Участник
Offline1.1
с мая 2016
Москва
Сообщений: 47

Дата: 27 Ноя 2016 19:37:36 #

Планирую, с после Нового Года :) перманентно испытывать, в различных эпостасях, данный девайс пристегнутый к крыше экспедиционника. Тогда все сомнения и развеем. В период героической службы в ВС у меня это не вышло, куража и заинтересованности не было, да и давно это было... :)
Ware
Модератор
Offline6.5
с июн 2003
Москва
Сообщений: 9780

Дата: 27 Ноя 2016 23:23:37 #

Планирую, с после Нового Года :) перманентно испытывать, в различных эпостасях, данный девайс пристегнутый к крыше экспедиционника.
RA3DAP
Как питать их будете? В движении сможете работать?

Кстати, можно провести натурные сравнительные испытания вашего варианта антенны и NVIS-хлыста как на фото здесь, поставив их рядом в каком-нибудь живописном месте подмосковья :)

Увеличить
RA3DAP
Участник
Offline1.1
с мая 2016
Москва
Сообщений: 47

Дата: 27 Ноя 2016 23:49:55 #

Кстати, можно провести натурные сравнительные испытания вашего варианта антенны и NVIS-хлыста как на фото здесь, поставив их рядом в каком-нибудь живописном месте подмосковья :)

Приветствую! "Испытания", это наше все. Доделать бы быстрее. Питать буду в штатном варианте. У меня полный комплект с блоком настроек и блоком регулировок. В движении тоже хочу задействовать, для этого есть все необходимое...
