Для борьбы с 660 и его правильностью.

Есть вариант купить Б/У- частотомер GFC-8270H, кто чего скажет, мало информации про него ?? Цена - от 190 $ покупки. есть ли смысл?.
Или такой Б/У частотомер - VC3165 110 $ Мне кажется почти одно и тоже, или первый солиднее?
https://www.olx.ua/obyavlenie/chuvstvitelnyy-shirokopolosnyy-chastotomer-vc3165-0-01-gts-2-4-ggts-IDDmam3.html

на VC3165 я намучился, пока его не переделал в части БП, блокировки микросхем, а входную часть полностью заменил. Сходу ничего не мерите с ним в этих приёмниках. Могу выслать руководство по модификации)))

Как это не странно, как и это было в 1980ие так и сейчас частотомер полнофункциональный - дефицит. Неужели, эту вечную тему надо снова разогреть. Модули на контроллерах штампуют, но это не полноценный прибор, у которого должны быть входы не хуже, чем у осциллоскопа.

Чтобы решить вопрос, купите модуль какой то демократичный, который даст при 99МГц ещё разряд 10 Гц. Смотрите какой там опорник и замените его на хороший. К этому поставьте хороший входной усилитель, заточенный для вылова гетеродинов из рабочей схемы. Питание от USB-зарядника... Думаю, можно и в 50USD вписаться, если не сконструировать универсальный прибор.

Кстати, у VC3165 есть хороший опорник на 12800кГц с активным термостатом. Это наверно единственное хорошее в нём)))

А первый GFC-8270H вроде получше, и стоит подороже... ? Пока выбираю, ничего ещё нет дома.
Вообще круто, что бы проверить частоты 660, нужно модернизировать схемы и делать примочки -для заводских частотомеров?
Мой 660 и так работает не плохо, после тех доработок что я описал, но на душе не спокойно, есть желание все таки достичь еще немного полезного в нём.

когда раскрыл 3165ый частотомер, не знал, то хохотать то рыдать. Входной блок для формирования импульсов в нём настолько нелепо, что он практически ничего не мерит правильно.

наверно даже целесообразнее брать SDR за эти деньги который покрывает и 55-85МГц напрямую от опорника такта АЦП. Его калибровать по радиостанциями и с ним ловить гетеродин. Заодно можно качество ФАПЧ оценить....

Всем привет!
Продам радиоприемник Tecsun PL-660. Приемник покупал в июне (даже заводская пленка на экране не снята), продаю из-за того, что пользуюсь другим приемником и этот в основном лежит на полке. Состояние идеальное, ни сколов, ни потертостей.
Цена 5500р, доставка включена. В комплекте чехол и родные аккумуляторы. Зарядка, к сожалению, осталась у родителей в Магнитогорске.
Фото прикладываю.
Писать в ВК: https://vk.com/rybak27 , либо на почту denis.kutuzov@mail.ru

Хайо
Можете дать схемку, или ссылку на активную входную часть для любого частотомера, (то что на самом начале кабеля, в месте измерения подключаемого к входному гнезду частотомера) для большого входного сопротивления, малой ёмкости, повышения чувствительности, и до максимальной частоты. Примерно понятно изложил. Реальную не громоздкую, могу собрать на SMD, прямо сюда и вход от чего то. Желательно на доступных элементах.

Вот что я поставил вместо убогого входного блока с которым ровно ничего мерить не получилось. На 0-50МГц ведёт себя как осциллоскоп, можно и щуп подключить качественный высокочастотный. Вход до 2,4ГГц перевёл на чётко согласованный, чтобы кабель не повлиял на замер.

Класс схемка - спасибо, " очень простая", как для кончика щупа - для измерения. Пока воздержусь от повторения.

Частотомер электронно- счётный TR - 5283 ( он же DFM 128) Сделано в Венгрии. Измеряет период и частоту до 520 МГц. Восьмиразрядный индикатор. Договорился за покупку - такой вариант. Это не китай, вроде солидный. Может тут ничего не нужно добавлять, там посмотрим, как получу.


Венгерский счетчик / частотомер FMV TR-5283 (также известный под коммерческим обозначением DFM-128),

Устройство имеет два входа:

- Прямая работа в диапазоне 2 Гц - 60 МГц (импеданс 1 Мом)

- с внутренним прескалером, работающим в диапазоне 50 МГц - 520 МГц (полное сопротивление 50 Ом)

Входная чувствительность:

- Прямой вход - среднеквадратичное значение 30 мВ до 20 МГц, среднеквадратичное значение 40 мВ до 60 МГц

- С внутренним предварительным делителем 10 мВ RMS

Внутренний стандарт частоты - резонатор TCXO 10 МГц.

ТСХО о моему RFT поставил, там можно частоту докрутить с подстроечным конденсатором. За 30 лет легко на 10 Гц мог уплыть. Если нет, то придётся брать эту ошибку в корректирующий расчёт.

При отсутствии частотомера можно частоты гетеродинов контролировать SDR приёмником. Я свой PL-680 отстраивал донглом RTL SDR V3 (22 $). Причём даже подключаться к схеме не надо, замерить частоты можно по воздуху.

dimsar
как Вы при этом обеспечите абсолютную точность? Ведь опорник в SDR тоже повлияет на результат.

Я тоже в поиске SDR для области 50-100Мгц, с которым можно наладит все эти ФАПЧ у китай-мыльницах. К сожелению, покупка анализатора R&S HMS-X не решил этот вопрос, прибор шумит сильно и разглядеть качество несущей с ним не получается в принципе.

Кто делал - простую малогабаритную - примочку (соглаовку) прямо на конце кабеля частотомера, для устранения влияния ёмкости кабеля, некоторого повышения чувствительности, что бы хорошо работало в целом. Можно на SMD, дайте проверенную схемку.

Хайо
Свой SDR приёмник я вначале проверил по КВ, УКВ вещалкам и внёс коррекцию в SDRSharp в 1 ppm чтобы убрать погрешность, а уж потом строил гетеродины. Думаю при определённой сноровке, можно выставить частоты с точностью до 10 Гц.

dimsar
на какой размах несущая гетеродина на экране видно? Мне хотя бы 80дБ нужны над шумами.

Хайо
Замерил гетеродин на собранном приёмнике с экранами, получил 71 dB. Не хватает сигнала, чтобы выяснить максимум.

Краснофлотец
Кто делал - простую малогабаритную - примочку (соглаовку) прямо на конце кабеля частотомера, для устранения влияния ёмкости кабеля, некоторого повышения чувствительности, что бы хорошо работало в целом. Можно на SMD, дайте проверенную схемку.

я сделал такую. из журн. Радио - 11.2014 из цикла статей о Tecsun 2000. работает. на входе последовательно в щуп только у меня резистор 75 Ом. выход через кабель 50 Ом к частотомеру.



но в последнее время мне удобней пользоваться sdr донглом.

Краснофлотец

Активный Щуп

Налаживание радиоприемных устройств часто требует проверки гетеродинов измерения параметров генерируемою им ВЧ-напряжения. К сожалению, сделать это непосредственно с помощью ВЧ - осциллографа или милливольтметра бывает затруднительно. Очень большое влияние из работу микромощного генератора (гетеродина) оказывает входная емкость прибора, входное сопротивление. Например, вход популярного осциллографа С1-65 емкостью 30 pF и сопротивлением 1М может не только исказить результаты измерения, но даже сорвать генерацию гетеродина. А тут еще и коаксиальный кабель с волновым сопротивлением 50 Ом. Конечно, можно подключить вход через конденсатор 1 pF, но это может очень сильно исказить результат измерения (уровень ВЧ-напряжения достигший входа измерительного прибора может быть и 100 раз и более заниженным). Лучше всего пользоваться активным щупом, представляющим собой истоковый повторитель на высокочастотном полевом транзисторе имеющим входную емкость менее 1 pF, и входном сопротивлением более 10 МОм при выходном сопротивлении 50 Ом. Такой щуп, выполненный в виде отдельной экранированной коробки можно расположить в непосредственной близости от точки измерения, соединить с ней кратчайшими проводниками, полностью исключив влияние волнового сопротивления кабеля емкости прибора и кабеля входного сопротивления прибора на результат измерения. Более того, сам измерительный прибор может быть расположен на значительном расстоянии от точки измерения (можно использовать очень длинный соединительный кабель). Принципиальная схема активного щупа на полевом транзисторе BF998 показана на рисунке. На схеме транзистор показан в корпусе так чтобы была понята его цоколёвка. Входная емкость щупа примерно 0,7 pF она образована тремя последовательно включенными конденсаторами С1-С3. Входное сопротивление 10 мегаом. Измеряемое ВЧ напряжение поступает на первый затвор транзистора. Напряжение смещения на этом затворе равно половине напряжения питания и создано резистивным делителем R2-R3. На затвор напряжение смещение подается через резистор R1 сопротивлением 10 Мом. Входная емкость транзистора BF998 равна 2,1 pF, поэтому напряжение, полученное в результате измерения нужно умножать на 3. Нагрузкой является резистор R4 его сопротивление должно быть таким как волновое сопротивление кабеля. Щуп работает в частотном диапазоне от 100 kHz до 1 GHz с неравномерностью коэффициента передачи по напряжению не более 7 5dB. На частотах более 1 GHz погрешность значительно возрастает. Источником питания служит сетевой адаптер от телеигровой приставки типа «Денди» (выходное постоянное нестабильное напряжение 8-11V) Напряжение стабилизируется на уровне 5V интегральным стабилизатором А1. Диод VD1 служит для защиты от ошибочного неправильного подключения источника. Питать щуп можно и от лабораторного источника напряжением 8…20V. Конструктивно щуп выполнен в экранированном корпусе неисправного всеволнового тюнера телевизора «LG» Монтаж печатно-объемным используя демонтированную плату данного тюнера. Монтаж первого затвора полевого транзистора на R1 и конденсаторы С1-С3 нужно сделать «на воздухе», чтобы исключить влияние емкости печатной платы и

Для питания 5V лучше использовать BF1005 или BF1012S есть в Платане.

Сссылка на оригинал http://elektrotanya.com/files/forum/2009/10/e04a036.pdf

loarans
спасибо что напомнили)

да я уже совсем забыл, что купив VC3165 оказался в таком положении, что частотомер не пригоден для работой над приёмниками. Поэтому в редакции РАДИО взяли в состав материала про приёмник вот эту схему.

Но я потом сделал ту большую схему и вообще забыл о проблемах вообще.
http://www.radioscanner.ru/uploader/2019/vc3165_replace_input.jpg

aleksv
этот щуп хорош для аналоговых замеров, но для сырых частотомеров может, задачу не решиться с ним.
Проблема в том, что этим частотомерам не хватает нормального формирователя импульсов. Т.е. по чувствительности они вроде нормальны (по амплитуде), если подавать импульсный сигнал. А с синусом могут просто не среагировать или дать не верное показание. Поэтому мой выбор был в сторону ДУ в щупе для частотомера.

Может, сигнтез из этих двух сзем будет идеально, так как с 998ым получаем очень малую входную емкость.

Есть у меня эти схемы, (там сигнал падает прилично), нашёл ещё одну с усилением



Я бы по питанию поставил несколько емкостей электролит, и блокирову постоянный. Интересно, сколько потребление у этой схемы, что б применить литиевый АКБ (4.2 В), прямо в щупе.
Как эта схема, кто делал?

Краснофлотец
не знаю по какой цене Вам покупать КТ3123 (он хороший и цена тоже), его наверно проще заменить на BFT93 или BFT92. На его коллекторе присутствует виртуально нулевой импеданс. Поэтому в сторону кабеля рекомендуется последовательный резистор 51(75) Ом во избежание отражения импульсов. Эта схема решит только вопрос слабой чувствительности. Она не решит вопрос формирования импульсов.

Это означает к примеру, если у частотомера есть вход 50-2400МГц на всяких МВ506 (МС120хх) при частотах ниже 100 МГц могут быть проблемы счёта синус-сигналов. А если комбинировать BF998 с ДУ, то можно на этот вход даже подавать 10 МГц и получать качественный счёт, так как в ДУ синус проходит ограничение и на выходе имеются импульсы с крутыми форнтами.

КТ3123 - не обязательно -- пойдёт любой ВЧ необходимой частоты. Меня интересует схемное решение? R6 и R7, почему не отдельно на массу каждый, с коррекцией номиналов. Ведь выход все равно = 50 Ом. в сумме этих резисторов.
Просто R 6 изменить на 50 Ом.

Краснофлотец
вы хтите менять суть схемы. Она с ООС и R6 придаст дополнительное усиление к выходу. Но выходной импеданс тут не 39 или 49 Ом, а на много меньше, по мере действии ООС.

Если разрывать ООС получаете "лишнее" усиление , которое может при удачных условиях служить для формирования ограничения и крутых фронтов, если угадать правильно связь с источником сигнала.

Я бы скомбинировал схему ИП со схемой ДУ. Это даст больше свободы потом при эксплуатации.

МБ506 уже раритетLДелал делитель на 1000 на входе 161 логига

все эти МВ5хх и МС120хх ещё есть на прилавках, правда в России не очень. Но в целом можно найти их.

серия К161 же медленая pMOS для автоматики 1970их годов....

Я бы скомбинировал схему ИП со схемой ДУ

Если пишите ДУ - (разшифровуйте термины - сразу). Не понятно, что Вы думаете отобразить под этим, например: ДУ - можно трактовать - как дистанционное управление, дистанционный усилитель, и т.д. ИП - и так понятно. Где схемка этого ДУ?

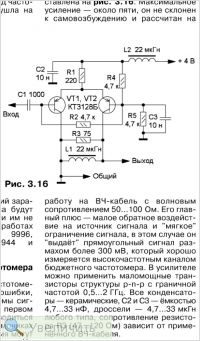

http://www.radioscanner.ru/uploader/2019/4a1bad0e-ab63-4fb5-8.jpeg
чуть выше = дифференциальный усилитель (ограничитель-формирователь)

Теперь перепроверять 660 - есть чем.
Получил частотомер, все работает, как новый, на вид прикольный не тяжёлый, ещё бы попробовать - как то откалибровать, есть документация, описание и схемы, как они подстраиваются, там есть подстройка внутреннего генератора, (по описанию под отвертку), но не описан метод, как все делать? (Внутренний стандарт частоты - резонатор TCXO 10 МГц ) И не понятно, что с чем сравнивать, и где видеть правильность действий, при подстройке.Может кто делал, растолкуйте.

Как я понимаю-- нужно подать на частотомер - образцовый сигнал с известной частотой - например 10000 кГц (и если не точное отображение на частотомере - этой частоты) ТО, подстраивать элементом подстройки -- ТСХО чтоб точно было отображение этой частоты - на цифрах частотомера. Думаю так нужно ? Подтвердите действия??

Краснофлотец
берите генератор кварцевый какой то на круглой частоте радио Китай (у них всё точно) и настроете его на нулевое биение с китайцем и смотрите частоту в частотомере....

Методика - такая?? Как я описал? У меня есть какой то запаянный в экран (полтора спичечных коробка - отдельный блок) опорный генератор на 10 мГц, не знаю откуда,видимо с какой то аппаратуры, ( говорят опорный от удлинитель - Карт 2 м), подал с него сигнал - показывает на 15 Гц меньше частотомер, чем 10 мГц. 9.999985 ( прогрев 10 минут -) , посмотрим через пол часа, то уменьшилась до 11 Гц, потом возросла до 17 с прогревом гуляет, может опорник (наружный, или внутренний) врёт немного? как проверить, просмотреть на другом частотомере и сравнить.?( Он для калибровки частотомеров - класс ).
