В последнее время развелось много, и в ближайшие 2 года они посыпяться как бешеные. Предлагаю обсуждать хооршие и не сильно массовые аппараты (не RTL-свистки, не Spy, не Play!) в этой теме.

Вот первый, что скажете?

AgileOne Gazelle



Брошюра

SDR-трансивер 20 Вт, начинают с 220 МГц, потом будет программироваться от 0,1 до 3 ГГц, как я понял.

Вот приемник за $250

ColibriNANO .01-55MHz

DDC до 55 МГц, далее оверсэмплинг до 500 МГц:



https://nsiradio.com/Colibri-NANO-1-55MHz-SDR-USB-receiver-p81566523

Обещают динамику под 110dB и встроенный ФНЧ 60 МГц.

Думаю, что этот год будет очень интересным в плане SDR-радио, ну и 2018ый тоже. Надеюсь, что появится относительно массовый DDC хотя бы до 180 МГц.

Как показывает практика, все, что выполнено в малых габаритах, типа донгла или пачки сигарет и меньше ничего особенного в себе не несет.

Освежу тему.

Радиоприемное устройство измерительное MWR-135UW.

http://www.mwel.ru/products/metering_equipment/mwr135uw/

Диапазон: 8 кГц – 4 ГГц, 8.5 ГГц, 10 ГГц, 13.5 ГГц (опции)
Чувствительность: -166 дБм/Гц (-164 дБм/Гц)
Избирательность (не уточняется какая): 90дб.
Фазовые шумы: -139 дБн/Гц (-132 дБн/Гц), несущая 1 ГГц
-123 дБн/Гц (-116 дБн/Гц), несущая 10 ГГц
NF=8дб.
Оцифровка в полосе: 260Мгц.

btr
Красивая "железяка"...
Но даже страшно подумать ,сколько она стоит.

Даже если на 3 разделить...

Simon
Да, там большая часть стоимости за сертификацию.

> Оцифровка в полосе: 260Мгц

Вроде США раньше отказывала в продаже таких АЦП "потенциальному противнику" :)

Новый Приемник Малахит dsp v2!
http://www.radioscanner.ru/uploader/2020/20191214_180724_.jpg

dimheads
Прикольный приемничек. На него наверно очередь до следующего года?

Китайцы ушли дальше всех в портативном SDR-строении. Сделали приемник на основе AD9361.
Технические характеристики соответственно обусловлены вышеуказанным чипом.

https://www.analog.com/ru/products/ad9361.html#product-overview

Параметры: 12-бит, прием 60-6000Мгц. Если потребуется передача: 47-6000Мгц.

Видео: [Видео YouTube - нажмите для просмотра]

История проекта: https://www.kechuang.org/t/82250?t=author

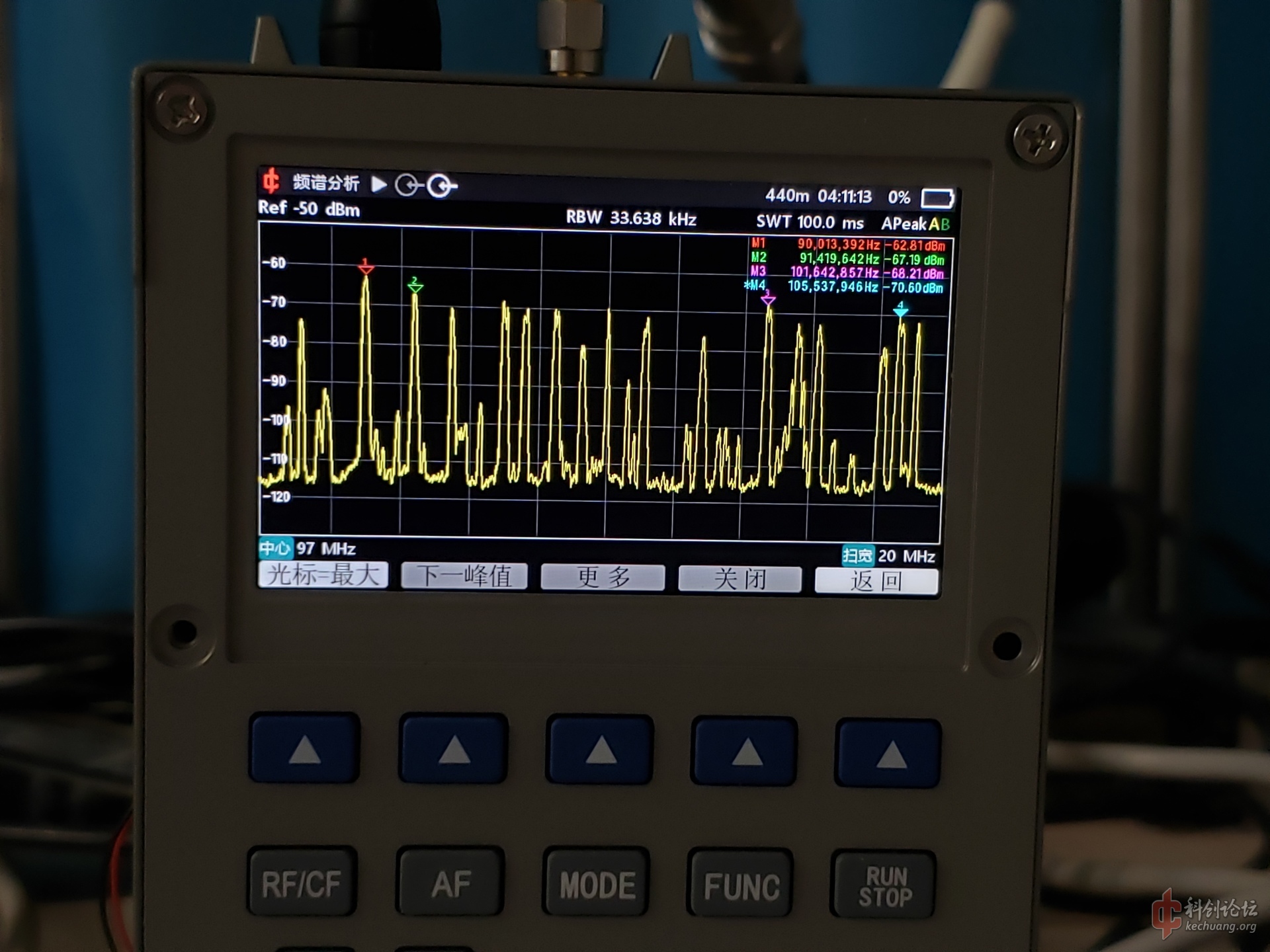

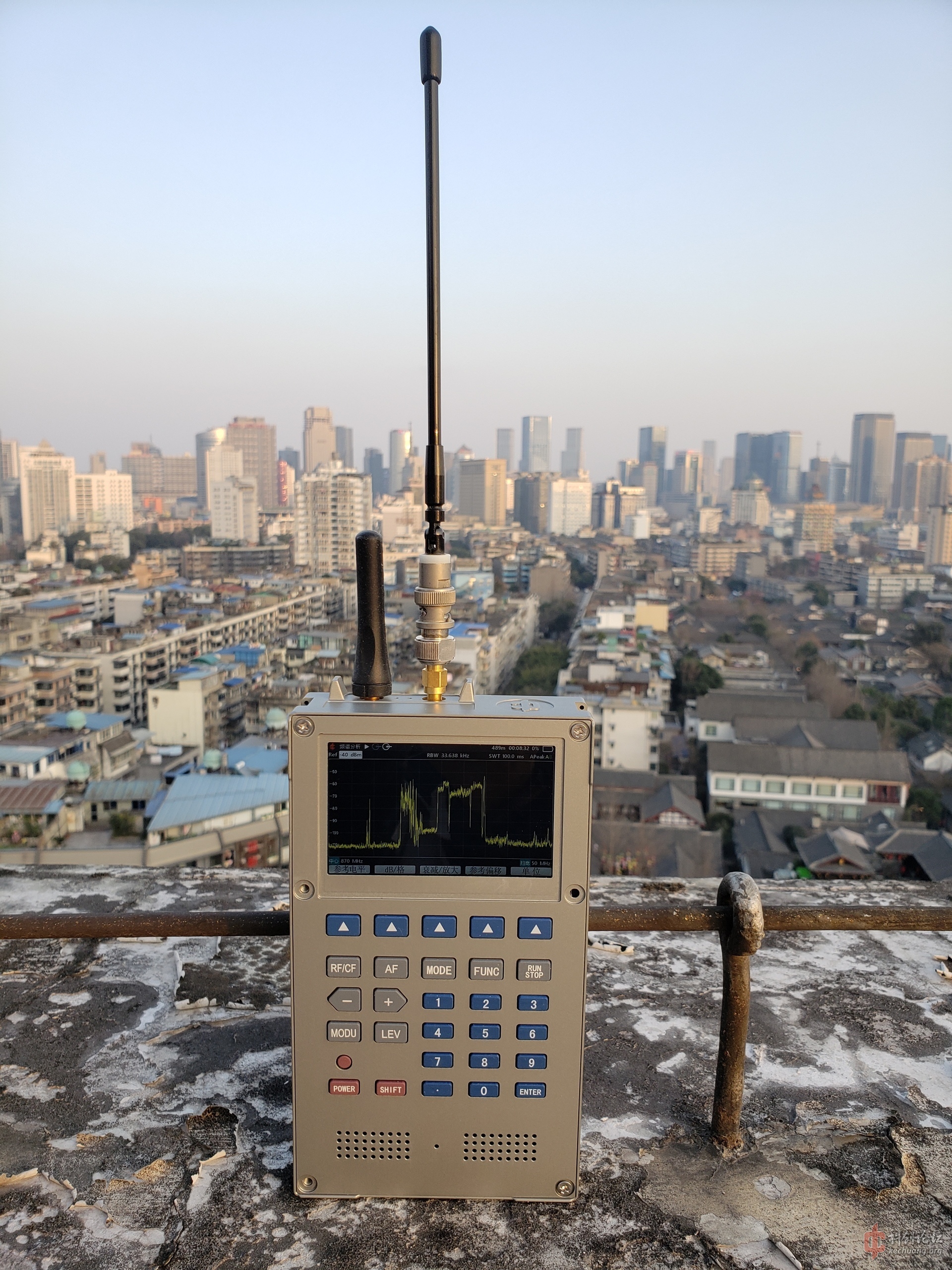

Фото прототипа приемника:

https://www.kechuang.org/r/294654

https://www.kechuang.org/r/294701

Радиоприемное устройство измерительное MWR-135UW
Видел я это чудо на одной из выставок "Связь".
Только как прототип они его выставляли. Без корпуса.
На вопрос какой АЦП применен получил уклончивый ответ...

Достаточно посмотреть линейку АЦП от АД, TI или подобные изделия от NI.
И совсем не вероятно, если сделано из нашего...

NanoVHF
У "аналоговых устройств", много всяких штук есть, которые будоражут воображение. Достаточно взглянуть на линейку таких ADC:

https://wiki.analog.com/resources/eval/ad9208-3000ebz

Или взгляните на это изделие:

https://www.vadatech.com/product.php?product=517&catid_now=0&catid_prev=0

Читаем применение: Ideal for Broadband communications systems,Wireless infrastructure, LTE, ATE, RADAR /Jamming

Обратите внимание на скорости цифрововых потоков. Радиолюбители возятся с АЦП, которые до 100MPS не дотягивают, а тут уже гигсемплы пошли. Правда у многих подобных изделий имеются pdf с со ссылкой military.

В одноканальном режиме 16-Bit 12 GSPS!!!

А вот полюбуйтесь полуфабрикаты, готовые для проектирования радиолюбительcкого трансивера:

https://www.analog.com/ru/applications/technology/sdr-radioverse-pavilion-home/wideband-transceivers.html

Кто займется? )))

Хотя первые три уже освоены.

Более того, воображение уходит в зашкал, когда подумаешь, что если такие промышленные изделия в серию пошли, то какие тогда параметры у приборов на которых они настраиваются?

С учетом того, что в MWR-135UW заявлена полоса оцифровки 260Мгц, то внутри должна стоять не меньше чем ADRV9009-2 или аналог.
Но это при условии, что в MWR-135UW используется "честный способ" и тип АЦП прямого преобразования. А могут туда запихать несколько АЦП с конвейерным типом преобразования. Про дельта-сигма АЦП не говорю, не тот случай. Мне кажется, в этом приборе скорее всего используется второй способ.

> Обратите внимание на скорости цифрововых потоков. Радиолюбители возятся с АЦП, которые до 100MPS не дотягивают, а тут уже гигсемплы пошли

Только мало будет желающих купить в личных целях приемник по цене автомобиля :)

Тот же Elad FDM-S3 с 122.88MSPS 16bit уже 3 года выпустить не могут, думаю по причине банально отсутствия спроса - надо это реально единицам.

Хотя конечно интересно, те же сети 5G и прочее - какие там приборы для тестирования и отладки, скорости и частоты ведь приличные.

Был на семенаре РодеШварц посвященному наладке технологий 5G. Приборчики умеют уже до 110ГГц. Осциллографы, специально обсуждал с персоналом, аж до 8ГГц умеют методом 2х АЦП.

уже 3 года выпустить не могут, думаю по причине банально отсутствия спроса - надо это реально единицам.

Они бы выпустили для начала, чтобы понять - есть/нет спроса. Я их S2 не стал брать в том числе потому, что анонсировали S3, аналогов которому нет под задачи широкополосного мониторинга. И на вопрос по поводу S3 ничего мне не ответили - похоже дело не в спросе, а в технических проблемах/сырости аппарата

Последний апдейт про Elad был от 7 февраля, относительно недавно: https://www.facebook.com/groups/eladsdrusers/permalink/2455491848045984/

> похоже дело не в спросе, а в технических проблемах/сырости аппарата

Я не думаю, что какая-то проблема нерешаема за целых 2 года, скорее большой мотивации к ее решению нет :)

скорее большой мотивации к ее решению нет
Ну, это конечно основной момент. Просто мотивации может не быть в том числе потому, что надо сильно заморачиваться (не прокатило с первого раза/много непонятных косяков и т.п.), а посему лень :)

Последний апдейт про Elad был от 7 февраля, относительно недавно
О, спасибо - значит работа идет. Я последний раз изучал вопрос по S3 осенью

Пока наши коллеги бьются над усовершенстование "малахитов" и "аистов", талантливые китайцы (да-да не все они тупые), выпустили SDR приемник c минивипом, а теперь внимание параметры:

Price: 1513$

Basic function
1 spectrum analysis
2 All mode analog demodulation
3 Field strength measurement
4 simple signal generator

Utility function
1 better than 25KHz frequence measurement accuracy in any sweep span, once measurement can get the accurate frequence.
2 comfortable monitoring with multiple squelch mode
3 automatic statistics strong signal
4 up to 999 channels can be save
5 waterfall figure display
6 record IQ and audio to TF card
7 level tone function
8 high volume audio output

Main Performance(note 1,2)
Frequency range 5kHz 15GHz
Real time band width 1kHz 15MHz
Analysis band width 1Hz 2MHz
Demodulation band width 150Hz 300KHz
100% POI(note 3) 210us SPAN=15MHz frequency measure batter than 25KHZ
IP3 46dBm
REF=-60dBm
REF= 20dBm
Image rejection 60dB <=6GHz
Residual response(note 4) -110dBm

With whip antenna
Spurious response -60dBc
Battery life 4h
Charge time 3h
Weight 900g

Подробности здесь - http://www.deepace.net/kc908/

Да забыл сказать, только первые 15 штук уйдут за 1.5к$, потом будут продаваться по 4 тыс.$.

btr
ТТХ конечно заманчивые...а вот дизайн подкачал(ИМХО).
Глядя на сие изделие, такое чувство, как будто собирали в гараже...)))
Неужели тоже самосборка в "домашних" условиях, или жалко было дизайнеру заплатить.

Пока наши коллеги бьются над усовершенстование "малахитов" и "аистов", талантливые китайцы (да-да не все они тупые), выпустили SDR приемник c минивипом, а теперь внимание параметры:
Да, шикарная вещь! Профессиональный дизайн, пальцами в экран тыкать не надо, запись есть..
Наши, кстати, что-то подобное по форме, да и по принципу (SDR), делают для полевых работ с DVB-T2.

Да забыл сказать, только первые 15 штук уйдут за 1.5к$, потом будут продаваться по 4 тыс.$.
И нафиг он за такие деньги, когда есть HackRF+Portapack, 10-12к рублей на Али, остаётся прикрутить батарейку и динамики...

В китайском изделии судя по фоткам стоит проц stm32f407, который весьма слабоват. Причем весьма и весьма. Сомневаюсь, что туда можно норм dsp впихнуть.

Точнее так. Я этот проц юзал в своем проекте пион- dsp и функционал ограничеснный.

Пока наши коллеги бьются над усовершенстование "малахитов" и "аистов", талантливые китайцы (да-да не все они тупые), выпустили SDR приемник c минивипом, а теперь внимание параметры:

И зачем вы так сравниваете?
Ничего сверхъестественного китайцы не выдали.
К сожалению, по фото непонятно какие радиочипы стоят. Проц., уже морально устарел. Дизайн и тот из 90х, как в моем первом инженерном калькуляторе.

Кстати, слушать радио и смотреть телесигнал можно и на анализаторе Родде&Шварц, но вы не забывайте нишевую полку и назначение для каждого девайса.
Упомянутый вами "Малахит", это всего лишь альтернатива карманным китайцам: Tecsun, Sangean, Eton. Да, в нём применен самый простой вч чип - msi001. Дешево и сердито! Изначально, не было цели охватить диапазон до 15ГГц или точно измерять сигнал по ГОСТам.
Подчеркиваю, "Малахит" предназначен прежде всего слушать, изредка поглядывая на панораму.
И задача выполнена практически на отлично.

Вряд ли KC908 вообще позиционируется как приемник в р/л понимании (судя по отсутствию валкодера, вообще не позиционируется), это скорее аппарат для домашней лаборатории. Тут, если нужны гигагерцы, цена вполне соответствующая другим производителям.

PS: Здесь описание немного подробнее: https://radioaficion.com/news/kc908-sdr-spectrum-analyzer/

Я в этом изделии выше приемника не вижу, больше напоминает измериловку. Да и если мы узнаем чувствительность и Кш наверняка так и произойдет. Анализатор спектра с демодулятором тоже не приемник.

Уже упоминался https://silphase.com/, но дорого.

4 AOR
KC908-это широкополосный приемник / анализатор спектра, он может измерять радиочастотный спектр и напряженность поля, а также может демодулировать и контролировать общий сигнал. KC908 может записать необработанный сигнал IQ и сохранить для последующего анализа.
Шум ( соответствует MDS, ИМХО) :
минимальный -130dBm
Средний - 120dBm при @12KHz BW, как бы что ли не плохо.
З.ы. Кш =13дБ
