В детстве жил в деревне. В конце 90х ещё точно было живое проводное радио.Когда оно перестало работать незнаю,как это упустил этот момент. Так вот может кто знает как осуществлялось проводное вещание в сельской местности? Какого нибудь радио пункта у нас не было. Каким образом и по каким линиям этот сигнал поступал в поселок? Наверняка стандарты какие то были.По лету побегаю,по оставщимся проводам,может найду какую нибудь общую точку.

Варианты были разные - в селе на узле связи мог стоять автоматизированный радиоузел управляемый по УКВ специальными сигналами. Мог быть в райцентре один радиоузел на район (обычно 2-3) 5КВт усилителя и передатчики 2 и 3 программ (78 и 120 КГц). По району шли фидера напряжением 240 (реже 960В). Примерно на 25 - 100 точек ставился трансформатор понижающий 1пр до 30В. По нормативам считалось что на самой дальней радиоточке должно быть 1пр.-19В,2и3 - 0,25В. Если Вам интересны подробности - поищите в сети учебники по радиовещанию для техникумов связи 1960 - 70 годов.

Vaclav
Про литературу спасибо. Обязательно почитаю. Узла у нас не было точно.Из райцентра,он в 30 км, идут телеграфные линии.Мог по ним идти сигнал? Сейчас половина столбов этой линии на боку лежат,видимо не использутся вообще.На весь поселок есть один примечательный телеграфный столб.Висит много железных коробок,сделана специальная площадка для обслуживания и много проводов подходит.Это могла быть отправная точка?
Опора такого вида.
[/url]

За тридцать км никто трансляцию гнать не будет по проводам.А столб , да похож.А аппаратура узла много места не занимала , могла и на АТС разместиться.

да дофига так то вариантов. в администрации поселка, в штабе ГО и ЧС при той же администрации.

Вспомнил забытое.
Тяга к радио заставила заниматься радио-пиратством посредством проводного вещания в часы технического перерыва и после часа ночи, когда утихало проводное вещание.
"Посеешь ветер-пожнёшь бурю"-хочется думать, что не налетит толпа доморощенных моралистов и не начнёт топтать ногами мальчонку, всерьёз увлёкшегося радио с юных лет.

SNRC
Это телефонный(телеграфный) столб.
Изоляторы парами. До 70-х годов,такие по полям стояли ...Т.сети в маленькие деревни и посёлки,где как правило было несколько телефонов Сельсовет,Милиция,Больница...и несколько начальских(на МТФ,Гараж,Клуб,Сельпо)поэтому и хватало.
О частных телефонах,тогда не парились.

Потом пошли системы уплотнения (много-канальные станции) или рацейки типа Урожай, в последствии заменены на Лён,Пальма.
Уже после 70-х стали тянуть многопарные кабели в земле.
И ставить мини АТС, где это нужно было.
История телефонии сама по себе интересна, так раньше и в Городах ставили такие многопарные опоры.



Ну и на "сладкое",вот фотка...апофеоз телефонизации...

SNRC
Кое что про проводное вещание,есть в во всемирной сети.
Интересны,на мой взгляд некоторые технические нормы для проводного вещания.
Диапазон воспроизводимых частот:
50 — 10 000 Гц — для городов (1-я программа);
100 — 6 000 Гц — для сельской местности (также для 2-й и 3-й программ).
Неравномерность АЧХ не более 6 дБ
КНИ не более 6% на низшей частоте при номинальном напряжении в сети.
Отношение сигнал/шум: не хуже 50 дБ.

Проводное радио за границей. Использование радиоточки для личной связи. Пеленгация.

Проводное радио.

Столбовые линии радиофикации мало чем отличались от ЛЭП 0,4 КВ, те же четыре провода на деревянной или железобетонной опоре. Только вместо алюминиевого троса были натянуты биметаллические провода.

Спасибо что ткнули носом, с интересом прочитал про проводное вещание.

Уже после 70-х стали тянуть многопарные кабели в земле
В начале 90-х по какой-то госпрограмме ставили радиоудлинители "Алтай", на МТФ, МТС, больнички сельские и "нужным людям" на дачи, куда-ж без них-то.

идут телеграфные линии
Это не телеграфные линии: телеграфные линии до их ликвидации в начале этого XXI века шли по каналам уплотнения телефонных линий! С внедрением мобильной связи и интернета телеграф, как и пейджер, приказал долго жить. По этой же причине и проводное вещание приказало долго жить: передачи уже почти никто не слушал. А раз никто не слушал, то и содержать энергозатратные установки стало не выгодно! У нас в райцентрах просто раздавали клиентам FM-приёмники, а узлы ликвидировали...

Столбовые линии радиофикации мало чем отличались от ЛЭП 0,4 КВ
Согласен: да, провода проводного вещания находились в два раза ниже чем провода ЛЭП 0,4 кВ/230 В, на этих же электростолбах, а не на телефонных! Причина - помехи телефонной связи от проводного вешания. А вот всяких Алтаев не было: были магистральные В-12, ВО-12, ИКМ-120, межстанционные КРР-М, КАМА, В-2-2, В-2А, К8 (уплотнение 4-х В-2-2 для магистрального кабеля типа МКС между АТС), ИКМ-15, ИКМ-30...

Serjoga
Ну то что я назвал из телеграфными столбами моя ошибка,у нас просто телефонные всегда телеграфными называют. По поселку линии идут как вы и говорите по столбам 220 вольт,где то на их середине.Но к поселку таких проводов никогда не было. Вот мне и интересно,как всё это из себя предствляло.Если сегодня всем на замену раздать FM-радиоприемники,то жители всё равно ничего в них не услышат.

Если сегодня всем на замену раздать FM-радиоприемники
Раздавали одно время, когда в сельсоветах радиоузлы оптимизировали и повыкидывали Ишимы с усилителями. Ретранслятор Радио России работает, 100 Вт на район, в диапазоне УКВ-1. На приличный приёмник этих "Радио России" штук пять принимается, на разных частотах. Сейчас, правда ПИФМ заработало, хрть какое-то разнообразие.

Раздавали одно время, когда в сельсоветах радиоузлы оптимизировали и повыкидывали Ишимы с усилителями
Небольшая поправка
радиоприёмники выбрасывали, а вот усилители оставляли: просто программу передовали по телефонным каналам, задействовав три таких канала, с каналом управления на частоте 6,94 кГц...

программу передавали по телефонным каналам
Может быть, везде по разному. У нас в районе это проходило именно так:
на город оставили проводное вещание, сельским жителям раздавали приёмники, тем, кто без радиоточки жизни себе представить не мог, что-то типа Лиры, и запустили ретранслятор "Радио России". Что сейчас творится, не в курсе, радиоточку отключили по заявлению лет 15 назад.

У нас проводное радио
шло 12 км с центральной
усадьбы тогдашнего
совхоза. по столбам
деревянным с
железобетонным
основанием, сперва таким
же как 0,4 кВ , а в начале
восьмидесятых годов
поменяли на телефонные
многопарные, вместе со
вводом в эксплуатацию
новой трассы , вдоль
которой шли столбы.шло
по ним радио и две
телефонные пары. по
деревне и радио и
телефон шли по столбам
0,4 кВ . напряжение шло
наверно 240 В и
понижалось на 30 вольт
двумя трансформаторами .
первое время приëмник
был на узле связи в
центральной усадьбе,
часто было слышно как
они настраиваются ищут
волну . иногда могли
ошибиться и включить
вместо Кустаная Курган
или Актюбинск. Или
вообще включить Украину
на весь вечер. потом тоже
где то в восьмидесятых
годах трансляция стала
приходить с райцентра,
что стало заметно по тому
что появились передачи
из Тарановское- нашего
райцентра. в на нашем
узле связи даже перестали
выключать на ночь
питание , что было
заметно по
сохраняющемуся фону
работы усилителя. и в
конце концов он у них
сгорел, не помню уже
когда это произошло, и
радио проводное для
нашей деревни
закончилось до середины
девяностых, когда я стал
транслировать через 10
ваттную ламповую
радиолу.это уже и
хулиганством не было..

NBP FM
в администрации поселка, в штабе ГО и ЧС при той же администрации.

Ну а туда как? Скорее всё же по биметаллу из райцентра гнали. Но радиотрансляционной сетью были действительно охвачены самые глухие и малочисленные деревеньки. По некоторым местам псковщины могу сказать точно, что обслуживали проводные сети радиовещания электромонтёры-линейщики ГТС. А вещание велось только 1 программы Всесоюзного радио.

dir320

Да, тоже так было. Раздали приёмники УКВ Соната Великолукского радиозавода. Причём, население без радиовещания не оставалось ни дня. Сначала приёмники бабулькам, потом отключение трансляции и демонтаж линии.
http://rw6ase.narod.ru/00/rpl_ps1/sonata_rp201_0.jpg

поищите в сети учебники по радиовещанию для техникумов связи 1960 - 70 годов.

Левинов К.Г. Воздушные линии связи и радиотрансляционных сетей. Объяснено доходчиво со схемами и рисунками.


Увеличить

Для сельских радиотрансляционных узлов выбор схемы построения сети зависит от плотности распределения сети, размеров и конфигурации площади, обслуживаемой РТ узлом.
В районе с малой территорией (до 1000 км2), но с высокой плотностью населения (50—200 чел. на 1 км2) целесообразно иметь один узел с мощной станцией в райцентре для обслуживания райцентра и отдельной двузвенной или трехзвенной сельской сети. В районах с площадью 1000—3000 км2 и плотностью населения 10— 50 чел. на 1 км2 целесообразно иметь станцию в райцентре и подстанции с дистанционным управлением на периферии района. При проектировании линий сети каждого РТ узла в сельском районе исходят из того, чтобы плотность точек на 1 км линии в среднем была не менее восьми.
В сельской местности трехзвенные сети применяют в первую очередь в неэлектрифицированных районах или в районах с большой плотностью населения. Во всех других случаях экономически целесообразно применять двузвенные сети. Подключение каждой длинной линии к выходному устройству станции узла предусмотрено через отдельный фидерный трансформатор. Для улучшения электрических характеристик сети ограничивают длину линий. Так, например, желательно, чтобы длина фидерных воздушных линий не превышала 8 -10 км, а подземных (кабельных) - 4- 8 км; длина абонентских воздушных линий не должна превышать 4 км, а подземных - 2 км. При необходимости устройства более длинных линий применяют корректирующие устройства или снижают затухание линии путем включения в линию через определенные промежутки индуктивных катушек (пупинизируют цепь).
Для сельских радиотрансляционных сетей применяются следующие номинальные напряжения: для абонентских линий 30 В; для фидерных воздушных линий 120, 240, 340, 480, 680 и 960 В (для. фидерных подземных линий 60, 85, 170 В). В трехзвенных сетях для фидерных магистральных линий можно применять напряжения 480, 680 и 960 В. В последнее время находят применение магистральные фидерные линии с напряжением до 2000 В, сооружаемые по отдельным проектам в исключительных случаях.
Качественные показатели сельских РТ сетей приняты такими же, как и для городских. Однако, учитывая необходимость устройства длинных линий к удаленным абонентам, в отдельных случаях допускается некоторое снижение качества передачи (линии III класса качества), главным образом, на маломощных сетях.



Увеличить

Столбовые линии радиотрансляционных сетей в отношении конструкции опор, материалов и диаметров проводов, материалов и размеров опор и изоляторов во многом аналогичны линиям связи, в частности, линиям сельской связи.
Характерной особенностью линий радиотрансляционных сетей является передача по цепям более высокого напряжения — до 960 В. В связи с этим предпринимают специальные меры по технике безопасности. В отличие от линий связи, где расстояние между цепями определялось в основном стремлением обеспечить лучшую помехозащищенность цепей от взаимных влияний, на линиях PC расстояние между цепями определяется, исходя из требований техники безопасности. Так, например, фидерные цепи (с напряжением 360 В) по отношению к абонентским ,не располагают ближе чем на 1 м; не меньшее расстояние выдерживают между фидерными цепями с напряжением до 360 В и выше.
Типовые профили столбовых линий радиотрансляционных сетей приведены на рис. 11.3 и 11.4. При строительстве линий цепи высокого напряжения располагают выше цепей низкого напряжения, а в случае одинакового напряжения выше подвешивают цепь, имеющую наибольшую длину.
На траверсном профиле цепи с более высоким напряжением располагают по одну сторону траверс, а цепи с низким напряжением — по другую сторону.


Увеличить

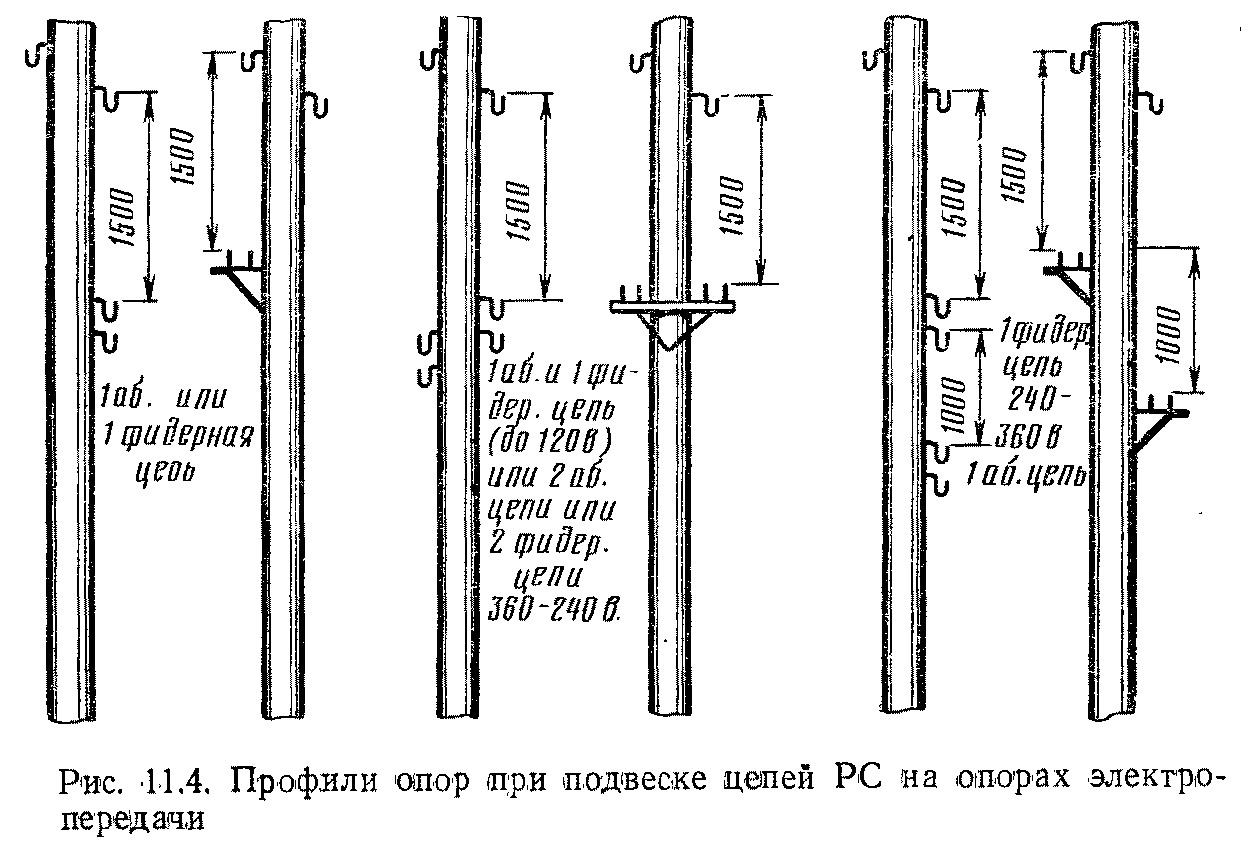

Цепи радиотрансляционных сетей с напряжением между проводами до 360 В можно подвешивать на опорах воздушных линий электропередачи с напряжением по отношению к земле не более 250В. Очень часто линии электропередачи и радиовещания имеют одинаковое направление, поэтому в сельской местности такие цепи подвешивают на общих опорах, что снижает стоимость строительства и удешевляет эксплуатацию. В этом случае провода радиотрансляционных сетей подвешивают на крюках под проводами электросети и на расстоянии 1,5 м от них. Если же подвеска нa крюках не обеспечивает требуемого расстояния от земли, то провода подвешивают на кронштейнах (см. рис, 11.4).


Увеличить

Фидерные повышающие трансформаторы устанавливают в здании или непосредственно на опоре (рис. 11.7). Таким же способом крепят абонентские понижающие трансформаторы.

За всю сельскую местность сказать не могу, но в городском "частном секторе", мало чем от неё отличавшемся, линии были именно такими.

Да уж... читая это, понимашь, что работа была проделана просто колоссальная по всему СССР. Все ведь похерили.

Не похерили. Проводное вещание до сих пор есть в домах. Как раз две недели назад монтеры лазили на крышу трансформатор меняли что ли

Не похерили.
Смотря где. Кое-где не монтируют уже изначально...

работа была проделана просто колоссальная по всему СССР. Все ведь похерили

Дорого, малоэффективно, ограниченное число каналов (иногда только одна программа), подвержено влиянию погоды, требует содержания бригад линейных монтеров, договоров с энергетиками (опоры-то общие).
А сейчас можно даже не изобретать никаких "Лир" и "Сонат" - достаточно заказать братьям-китайцам ТВ-приставки со встроенным динамиком и кнопками выбора радиопрограмм прямо на приставке. Таким образом дополнительно получаем цифровой эфирный "трехпрограммник", который можно слушать не включая телевизора.

Ветерок
Ну, как вариант, можно вместо первой программы передавать синусоиду (выпрямлять уже на аппарате абонента), и несколько радиостанций в цифре по ВЧ. Эдакое кабельное радио. П.с. Это в теории, на практике, инфраструктура проводного радио в 2к19 году во многих местах находится в неудовлетворительном состоянии, или же вообще отсутствует.

DEN
Не похерили. Проводное вещание до сих пор есть в домах
Нет ничего уже почти во всех обл.-краев. центрах. Линии в - в плачевном состоянии, трансформаторы и разводка по стоякам подъездов- порушена, передающие радиоузлы - ликвидированы. Всё это - где то с 2005-го года. Линии (брошенные), кстати составляют серьёзную угрозу жителям и автомашинам. Оборвавшийся биметалл запросто может убить человека или искорёжить машину. Всю эту дрянь нужно демонтировать по всем городам, чем быстрее - тем лучше.

Ну как нет?
Столица Приволжского федерального округа. Проводка по стоякам хорошая, трансформатор монтеры две недели назад меняли- лазили на свою мачту на будке.
А когда летом ТО делал своей антенне, то оттяжками зацепил их провода. Даже искорки сыпались.

DEN
У нас в 3Х нет. Лично проверял напругу на биметале по дому. Там раньше до 240 в в пике было НЧ. На каждый спуск на стойке в подъезд был транс понижающий, на этажах - коробки карболитывые кругленькие с зелёными резисторами. В домовой розетке было до 30 В НЧ. Ничего не осталось - полная разруха, часть биметалла по крышам банально лежит на покрытии, стойки многие = завалены, новые дома - вообще не радиофицируются.
