Кстати размещение основания патч-антенны в банку дает некоторый прирост в gain. Я ранее также экспериментировал с кастрюльками, пока у жены терпение не кончилось))). Буквально вчера, видел в продуктовом магазине подходящего размера жестяную банку с азербайджанским чаем, но не решился купить)).

Так все проф подобные антенны делают с ободком. Один из наших коллег НА ВИДЕО показывал большие круглые коробки из-под печенья. Правда он внутри МШУ и фильтры разместил, а я бы поставил 2 коробки, одну из них ободком вверх. (Искать надо большие коробки, руплей за 300...400)


Увеличить


Увеличить

сигналы идут в DVB-S (QPSK), то значит спутник AsiaStar. Но это не точно)))
В файле действительно, как отметил уже коллега DVE, QPSK со скоростью 2,5M. Пока прогнал файл целиком через демодулятор, данных на выходе много вышло, порядка 70 MB по размеру бинарник. Бинарник этот сейчас в анализаторе
"крутится" на предмет поиска скемблеров, модуляции и т.п.

KarapuZ
DVE
Нашлось кое-какое описание стандарта SwiftBroadband:
http://www.radioscanner.ru/files/download/file21268/acpwgm-20-wp05_frac_masps_and_sbb_material.pdf
Судя по тексту, это частный случай BGAN:
The user link, using RHCP, provides a global beam, regional spot beams and narrow 618
spot beams. The global and regional spot beams are used to support some of the older 619
Inmarsat services, and also support call set-up procedures for the BGAN services. 620
The narrow spot beams are used by the new BGAN services.
Полоса частот сигнала downlink 200 кГц:
The I4 satellite, through the DSP, provides up to 630 x 200 kHz bi-directional 609
channels for use in the C-to-L and L-to-C transponders. The DSP also allows for L- 610
to-L links, enabling direct UT-to-UT calls. In addition, the I4 satellites also include a 611
separate direct SAS-to-SAS link, providing 5 MHz of bandwidth, for direct C-to-C 612
communications.
Скорость и модуляция различная:
Power efficient QPSK (Quadrature Phase Shift Keying) and bandwidth efficient 16
and 64 QAM (Quadrature Amplitude Modulation) modulation is used, together with a
number of frame burst durations. Symbol rates between 8.4 kilo symbols per second
(kSym/s) and 168 kSym/s are used with each symbol rate being a fraction or multiple
of 33.6 kSym/s. Variable coding rate is used with rates corresponding to 1 dB
changes in C/No. In the main the bearers operate at constant power and as the C/No
varies the coding rate (and hence the user data rate) is adjusted accordingly. Bearers
use Raised Root Cosine (RRC) filtering with rolloff of =0.13 for T5
14 and T2.5
bearers and =0.25 for other bearers. Channel spacing for the 151.2 and 168 kSym/s
bearers is 200kHz. Other bearers are spaced as fractions of 200kHz.
The forward and return bearer types are shown in Table 3-4.
Symbol Rate/
33.6 kSym/s
Forward Return
Modulation QPSK QAM QPSK QAM
Frame Period 80 ms 5 ms 20 ms 80 ms 5 ms 20 ms 80 ms
Shared Access Bearers
0.25 Y
0.5 Y Y
1.0 Y Y Y Y Y Y
2.0 Y Y Y Y
4.5 Y Y Y Y Y
Dedicated (High Data Rate) Bearers
2.5 Y Y Y
5.0 Y Y Y

По QPSK, со скоростью 2500000 symb/sec - возможная длина кадра 61696 бит.

Бинарник с выхода демодулятора здесь, может ещё кому будет интересно взглянуть.

Коллеги, для тех кто интересуется приемом погодных спутников в частности в формате HRPT будет интересная информация из переписки с Joe Steinmetz (K6SAT), автором программы XHRPT, дословно про стоимость "$150 USD via PayPal invoicing after the successful trial of SW for 30 days".

https://usa-satcom.com/xhrpt-update/




Ранее писал уже, что софт имеет следующие характеристики.

Прием со спутников:

NOAA-15
NOAA-18
NOAA-19
MetOp-A
MetOp-B
MetOp-C
FengYun-3A
FengYun-3B
FengYun-3C
Meteor-MN2
Meteor-MN2-2

Поддерживаются SDR:

AirSpy R2 with Spyserver
AirSpy MINI with Spyserver
sdrPlay RSP1A with RSP StreamerX
sdrPlay RSP2 with RSP StreamerX
sdrPlay RSPduo with RSP StreamerX
RTL dongles with varying levels of success depending on make/model/sun phase

Также в его статье хорошо описаны технические детали - АФУ, SDR-ы и пр. https://usa-satcom.com/wp-content/uploads/2017/05/cyberspectrum_wx_sats_r4.pdf

btr
Интерсная pdf-ка, спасибо.
RTL dongles with varying levels of success depending on make/model/sun phase - окончание улыбнуло:)

Есть у меня в планах эксперимент - на работе есть приёмная станция на L-band для метеоспутников, которая временно простаивает из-за поломки декодера. Можно подключить к этой антенне HackRF и позаписывать в IQ спутники с хорошим уровнем.
Собственно вопрос - как их правильно записать, чтоб там не "мусор" в результате получился?
Допустим, в SDR# выставляю полосу оцифровки 2МГц и пишу в режиме baseband? Минута вышла в 465МБ при 16бит (по умолчанию) HackRF 8-битный, поэтому наверное нет смысла писать 16?
По середине спектра у SDR "нулевая частота" и в этом месте провал - помешает это, или нет? Из-за Доплера сигнал не убежит за пределы 2МГц и можно ли подстраиваться вручную во время записи?
Какие-то ещё моменты есть?

Чем собственно потом эти файлы можно будет поковырять?
Где скачать бесплатно, без регистрации и СМС? (устроит и триал-версия)

Да, писать надо в IQ. Перед записью откройте HDSDR или SDR# и посмотрите на уровни визуально, если мусор один, то понятно что сохранять такое смысла нет. Как пример неплохих записей, посмотрите на предыдущей странице файлы от btr: https://drive.google.com/file/d/1OXrV1IDA9d-E6pHUXMsm1DVz0kq7UO0X/view . Здесь я отметил на спектре типы сигналов, которые удалось определить: https://www.dropbox.com/s/mno9n73rcor3n83/Satellites-LBand-RU.png?dl=0

Пик на нулевой частоте лучше ставить так, чтобы он не попадал в сигнал. Длины в 30-60 секунд для анализа вполне достаточно. Писать в 16бит с 8-битного приемника действительно смысла нет. Мне для записи HDSDR больше нравится, хотя дело вкуса. Если хотите охватить весь диапазон, 5-6 IQ-файлов с полосой 8МГц каждый, будет более-менее достаточно. Хотя для метеоспутников наверно запись можно и длиннее делать, если изображения там непрерывно передаются.

С софтом сложно, ничего заточенного именно под анализ практически нет, кроме версии SA Signals Analyzer - скачать! , которая жутко тормозит, и увы, не обновлялась c 2012г в связи со смертью автора. Статьи по использованию есть тут на сайте: Статьи: Цифровая обработка сигналов Если версию не найдете, пишите в личку, скину.

Записал I/Q с сигналом, как мне кажется не совсем обычным на 1543.700Мгц. Идет он примерно с 55Е.

https://drive.google.com/open?id=1CeY99l2r13s2-pQLn-B3xMVOaaw7Qe1d

Выглядит так:

btr
Записал I/Q с сигналом, как мне кажется не совсем обычным на 1543.700Мгц. Идет он примерно с 55Е
BPSK, тактовая 335364, несущая +26967 Hz относительно центра спектра, длина кадра 22134 бита:

Бинарник с выхода демодулятора (BPSK + отн. декодер) здесь
Заметил, что в этом файле записи перешли на формат 8 бит беззнаковый стерео - вроде как нормально для обработки.

KarapuZ
Записывал этот файл на rtl-sdr, поэтому в 8-битах. Плюс HDSDR последнюю версию поставил. А из предыдущих записей, по сигналам на 1481Мгц удалось понять, что это за данные?

DVE

Какие участки спектра еще записать? Нюанс в том, что разные сигналы принимаются со своих направлений.

Если разбить на группы, то есть сигналы с 140E, они у меня идут уже с низкой элевацией, порядка 8 градусов, потом по дуге небосвода, есть сигналы на 90-110E, далее 75-65E, отдельные на 50-55E и 25E (элевация несколько градусов).

Кстати сделал подборку спутников с сайта https://www.satbeams.com/channels?norad=26107

имеющих транспондеры в L-диапазоне. Интересный ресурс. Насколько понял, по некоторым спутникам данные не обновляются, либо спутников вообще нет в базе. Что интересно, у Express AM7 и других вещательных спутников, оказывается есть транспондеры в L-диапазоне. Или здесь какая-то ошибка.

https://drive.google.com/file/d/1AXFqSdZ0ZOS0zlSRRkRIPSw_YQDyNGeo/view?usp=drivesdk

btr, чтобы картинка на спектре была непрерывной, запишите еще пару фрагментов слева и справа относительно того первого архива.

btr
удалось понять, что это за данные?
Нет.

KarapuZ
Нет окончательное или "пока нет"? )) Просто еще пару сигналов на анализ хотел выложить. Или уже тему "Сигналы на анализ" флудить начать)).

btr
Нет окончательное или "пока нет"? ))
Да, может и пока), для просто хобби - анализ цифровых потоков спутниковых систем связи это слишком круто, над этим коллективы
работают и, порой годы уходят на поиск документации, определение кодирования и т.п. Сигналы выкладывайте конечно, по мере возможности, по крайней мере
их тех.параметры и рабочие частоты будут в этом форуме проиндексированы, а это уже кое-что да значащее...

Откопал в инете модуль для GNU Radio - HRPT decoder
http://www.radioscanner.ru/uploader/2020/hrpt_decoder_file_.rar
Работает это, или нет?

Sergey4565
А кто автор графа?

Попробую ещё раз найти ссылку...
https://tynet.eu/hrpt/hrpt-decoder

По записям с большой антенны - пока откладываются на неопределённый срок. Зато неисправность определена с высокой долей вероятности - шалит конвертер, либо его питание, на выходе "грязный" сигнал, это даже ушами по несущей слышно. Роде-Шварцем этого никто так и не заметил...

Вид спектра (NOAA-18):

Sergey4565
Граф рабочий, осталось только сигнал записать.

Здесь показан антенный сетап автора и видео работы декодера для приема спутников NOAA.

https://www.rtl-sdr.com/improving-hrpt-reception-free-hrpt-decoder/

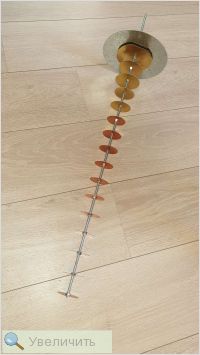

Сделал на выходных длинный патч. Часть из которого взял со старого, переделав облучатель.





Попробовал посмотреть с балкона пролет погодных спутников на предмет возможности приема HRPT. Наводил рукой. Получилась такая картинка. Надо будет попробовать выехать на свежий воздух и записать i/q. Проблема в том, что спутники заходят с юго востока и летят на север и две стороны балкона не хватает, чтобы записать полный объем данных.

DVE
Здесь я отметил на спектре типы сигналов, которые удалось определить: https://www.dropbox.com/s/mno9n73rcor3n83/Satellites-LBand-RU.png?dl=0
Отметьте плз, на картинке там ещё по частотам 1540022,7 - BPSK 1250 Bd и 1540100 - OQPSK 6000 Bd. Пакеты у этих сигналов
достаточно коротки, сразу как-то и не обратили на себя внимание:

Попробовал посмотреть с балкона пролет погодных спутников на предмет возможности приема HRPT. Наводил рукой. Получилась такая картинка.
Для декодирования надо не менее 7дБ с/ш, тоесть должно хватать.

Sergey4565
Да надеюсь что хватит. С офсетной тарелки и облучателя уровень еще больше идет. Длинный патч все-таки немного проигрывает. Я выше приводил фото короткого патча с медными дисками, что интересно, с длинного уровень не намного больше идет, + около 3дб, а может и меньше. Получается, что короткий патч дает порядка 12-13dbi, длинный 15-16, а тарелка 0.9м около 20dbi.

Вчера также обнаружил, что у всех антенн, даже у 10-витковой спирали, при вращении по оси меняются уровни сигналов. Думаю влияют два фактора. У патч-антенны, как уже было здесь отмечено, достаточно узкий участок в котором она работает в режиме круговой поляризации, хотя КСВ может оставаться еще приемлемым. Причем оба параметра между собой могут не зависеть. Т.е. на частоте с хорошим КСВ, не факт, что антенна выдаст круговую поляризацию. Второй предполагаемый фактор - вращение поляризации при прохождении радиоволн через стеклопакет.

Также пробовал разместить отражатель в обрезанную кастрюльку (пришлось повозиться). Но никаких изменений в приеме не обнаружил. Кстати на этом фото видно, что первые вырезанные из меди кружочки, которые я использовал в этой конструкции 2-х годичной давности от старой антенны, не такие ровные получались.



Из всех этих экспериментов напрашивается один вывод - наиболее оптимальная конструкция для участка в 40-60Мгц это небольшая тарелка 0.6м, с облучателям из патча на 6-7 элементов. Для трех участков L-диапазона, придется изготовить 3 таких патча. Либо надо ставить тарелку 0.9м и спираль 5 витков, тогда можно ограничиться двумя спиральными облучателями.

Заказал airspy mini и МШУ nooelec goes+ premium. Планирую сделать компактную установку по приему HRPT. Если длинному патчу с обратной стороны приделать коробочку с МШУ и приемником, то можно установить все это хозяйство на небольшое поворотное устройство от купольной видеокамеры.

Увеличить


Увеличить



Непонятная ерунда. Я из SDR# в JAERO через virtual audio cable отправляю аудио, и в JAERO спектроскоп показывает наличие сигнала только до 3,5 кгц. При этом с микрофонного входа идет полный спектр. А настроек нигде не найти.
Самое интересное, что когда я в шарпе уменьшаю полосу меньше 3,5 кгц то на спектре JAERO это не отображается.
Также нарисовал примитивный радом для патч-антенны на L-band
https://www.thingiverse.com/thing:4214308
https://www.tinkercad.com/things/fI9Dn0c19OE-case-for-l-band-patch-antenna
Патч просто кладется внутрь и половинки склеиваются.
UPD нашел проблему, в панели управления аудио virtual audio cable в свойствах вывода стояла частота дискретизации 8 кгц почему-то.
Звонки декодятся.

Увеличить

Quinta
КСВ патча нечем померить? Хотя по спектру видно, что хорошо работает.

KarapuZ
> Отметьте плз, на картинке там ещё по частотам 1540022,7 - BPSK 1250 Bd и 1540100 - OQPSK 6000 Bd https://www.dropbox.com/s/mno9n73rcor3n83/Satellites-LBand-RU.png?dl=0

Обновил, спасибо.

Коллеги, у кого есть информация по системам автотрекинга спутников, скиньте информацию. Хотелось бы сделать установку с самонаведением для автоматического приема HRPT. В идеале, подобная система должна сама наводиться, принимать и декодировать HRPT и выкладывать в открытый доступ картинки. Подсказывают, что можно использовать наработки satnogs. И вроде даже имеется библиотека hamlib для управления антенной. Буду изучать.

Не совсем по теме, статья на хабре про системы наведения антенн для приема спутников. Интересно.

https://habr.com/ru/post/362147/

btr

https://sarcnet.org/projects.html
Mini Satellite-Antenna Rotator,код под ардуино.
Элементы стоят не дорого.
Работает хорошо тест прошел.

mur
Спасибо, посмотрю.
