К сожалению, приходится вносить коррективы: предыдущий мой расчёт антенны Павлова был сделан для балластного резистора 50 Ом.
При 200-х Омах картина "несколько" иная, да простят меня заинтересованные читатели этой темы.

Увеличить

А вот то, что будем искать с помощью этой антенны (одни прячут, другие ищут :-)

А вот то, что будем искать с помощью этой антенны (одни прячут, другие ищут :-)
Wasilich
Страшно представить, если это:

Увеличить

первыми найдут сотрудники ФCБ.
:)

Страшно представить, если это:

первыми найдут сотрудники ФCБ.


Учитывая финансовую ориентированность сотрудников ФСБ (и не только), достаточно указать телефон, и сумму вознаграждения нашедшему. :)

Первые впечатления по поиску "банки".

"Банка" излучает в эфир радиоимпульсы длительностью 1 сек и скважностью 2. Мощность на выходе р/станции 1 Вт, КСВ=1,4. Приёмник AR-8000, антенна - вышеописанная широкополосная апериодическая.
Сперва классически настраивались на частоту несущей, выбирали в приёмнике детектор АМ и пробовали искать в радиусе 1-2 км. Сигнал принимался практически со всех сторон, выручала только интуиция, 7-е чувство, и т. п. :-) Внутренний аттенюатор приёмника практически не помогал, пробовал собирать и подкючать внешний, но это мало помогало. Хотя направления на вещалки, ТВ, метеоканал, это от 10 до 100 км, определялись вполне удовлетворительно.
После таких мучений в голову пришла "светлая" мысль: включить CW детектор и производить остройку приёмника по частоте в сторону от центральной частоты несущей "банки". И случилось почти "чудо" - удалось выйти прямо к "банке".
Тренировки будут продолжены.

Wasilich, молодцы. А наша идея так и загнуласьпару лет назад. Маячки сделал, корпуса нашёл и протух. =(

В качестве оживления темы. Наиболее близким аналогом к рассматриваемой самодельной антенне у R&S являются рамки из комплекта HE400. Они имеют кардиодную ДН и наиболее точно пеленгация с помощью них может производится только по характерному острому минимуму сигнала. Это принципиальное свойство нагруженных укороченных широкополосных рамок.

Всем привет!

Младшее поколение сделало экскурсию на крышу. Давно хотел разглядеть в подробностях такую антенну. Таких целая сеть по Москве.
Я так понимаю (могу ошибаться) это:
группа антенн для пеленгационного узла. Такие узлы связаны в единый центр. Пеленгация, возможно выполняется автоматически от центрального узла. В группе три антенны. Одна (два конуса) широкополосная обзорная, подключена тоненьким кабелем во второпластовой оплётке. Вторая (сломанная мачта на фото) Направленная логопериодическая - направлена на центральный узел, она кажется из двух логопериодических, запитана двумя кабелями.
И основная - круговая, с ёжиками. На фото, как мог, снял конструктив ёжиков, угол их вибраторов.

Вопрос - кто может рассказать об этом пеленгационном комплексе? Для чего колпак посередине? От молний?
Зачем два ёжика отдельно от основной группы ёжиков? Что за оборудование "в центре"?

Для чего колпак посередине? От молний?
От шаровых молний.
кто может рассказать
Неоднократно обсуждали.

Фотки могли бы вставить для удобства, а не просто бросить в копилку.

Всем привет!

Младшее поколение сделало экскурсию на крышу. Давно хотел разглядеть в подробностях такую антенну. Таких целая сеть по Москве.
Я так понимаю (могу ошибаться) это:
группа антенн для пеленгационного узла. Такие узлы связаны в единый центр. Пеленгация, возможно выполняется автоматически от центрального узла. В группе три антенны. Одна (два конуса) широкополосная обзорная, подключена тоненьким кабелем во второпластовой оплётке. Вторая (сломанная мачта на фото) Направленная логопериодическая - направлена на центральный узел, она кажется из двух логопериодических, запитана двумя кабелями.
И основная - круговая, с ёжиками. На фото, как мог, снял конструктив ёжиков, угол их вибраторов.

Вопрос - кто может рассказать об этом пеленгационном комплексе? Для чего колпак посередине? От молний?
Зачем два ёжика отдельно от основной группы ёжиков? Что за оборудование "в центре"?


Увеличить

Увеличить

okavod3
Вопрос - кто может рассказать об этом пеленгационном комплексе?
Гражданского персонала там мало, и длинный язык там не приветствуется.
Только так

Увеличить

Zigler
Вопрос - кто может рассказать об этом пеленгационном комплексе? Для чего колпак посередине? От молний?
Зачем два ёжика отдельно от основной группы ёжиков? Что за оборудование "в центре"?
"Колпак" - это как кастрюля на головах на майданах известных. "Два ёжика заблудились в тумане от основной группы...". Их охраняют 2 вертикальных фаловибратора в перпендикуляре.

Без обиды!. И у нас на ресурсе и в сети масса такого железа выложена, с комментариями разного рода и степени компетентности. Общее представление о комплексах, развёрнутых в каждом областном/краевом/республиканском центре РФ (и не тоько) можно без труда найти. Ничего секретного, тем более все эти железяки проходили по тендерам т.н. госзакупок. Как эффективно работает и используется: другой вопрос. С 2004-го , тогда ещё бывшему, реорганизованному Россвязьнадзору, было поставлено оборудования на многие миллионы и миллимоны рублей. Позднее почти всё передали в филиалы РЧЦ в округах.
Много интересных вещиц (в особенности от Роде Шварц), но много и откровенного барахла, которое так и не используется. Всякие доморощенные "комплексы контроля ТВРВ и СКТ, ШП доступа и подобное.

А хоть гденить оно работает или только ворон пугает?
У меня так же стоит такой "Зонтик" (по прямой что-то около километра.)
Судя по размерам антенн они заточены на два диапазона 130-174 и 400-470мгц...
Зачем там этот хлам? черт его знает, но бабки потратили от души!

БП630
я просто запостил фото из копилки которые не смог запостить okavod3, и продублировал его вопрос.
И у нас на ресурсе и в сети масса такого железа выложена, с комментариями разного рода и степени компетентности
я в курсе

Вот угол вибраторов и противовесов, как смог, снял отойдя подальше.
https://img-fotki.yandex.ru/get/195419/11057106.3/0_b49df_871363be_L.jpg

Логопериодическая двухдиапазонная:
https://img-fotki.yandex.ru/get/60380/11057106.3/0_b49e0_2e137375_XL.jpg
партнамбер и частоты??
https://img-fotki.yandex.ru/get/174352/11057106.3/0_b49e1_f95727a1_XL.jpg


И всё таки, для чего пара ёжиков отдельно?? На форуме так и не нашёл полного принципа работы "карусели"

Там не только пара ёжиков. Перпендикулярно им ещё пара похоже широкополосных
вибраторов.

okavod3
Сначала пытаются искать в литературе, а потом уже на форуме. Принцип работы карусели прост: пеленгатор измеряет разность фаз на каждом элементе этой карусели. Ищите принцип работы интерферометра, коими являются практически все современные промышленные стационарные пеленгаторы.

нет, это только незадействованные опоры-запорный стаканы. На некоторых каруселях их вообще нет, только пара ёжиков. Может просто "обзорные" ёжики, в двух точках для исключения минимума сигнала при интерференции?

Бендер О
Перпендикулярно им ещё пара похоже широкополосных
вибраторов.[/i
][i]Их охраняют 2 вертикальных фаловибратора в перпендикуляре.

))) нее, вконтакте и то иногда интеллигентней Комменты есть...

кажется точно, это не опоры, а именно вибраторы

на кой хрен они?

okavod3
Сначала пытаются искать в литературе, а потом уже на форуме. На то вы и есть тут все "просвещённые", чтоб сразу ответ получить. А получается - флуд как "вконтакте"

Антенна первых моделей комплекса "Свет-ВСГ"....на более свежих антенна немного другой конструкции...бочонки вместо зонтиков

Судя по размерам антенн они заточены на два диапазона 130-174 и 400-470мгц...
Зачем там этот хлам?
Значит очень важно найти и устранить помехи в этом диапазоне

Здравствуйте, уважаемые форумчане!

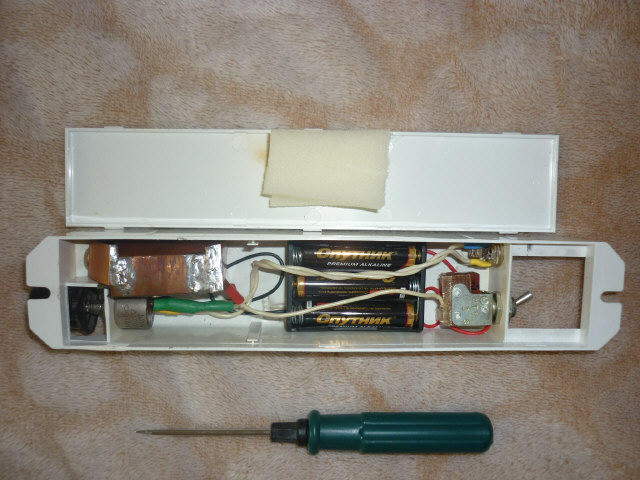

В продолжении темы представляю на ваш суд игрушку, которую я назвал "Лисёнок-1". В ней нет ничего хитрого и сложного, в её основе выписанный из Китая набор из приёмника и передатчика на 433 МГц (за 40 р пара). В качестве модулятора применена плата Arduino-Nano, хотя можно собрать на чём угодно, хоть на К176ЛА7. Передатчик излучает в эфир тонально- модулированный сигнал - букву "Ж" кодом Морзе, но можно любую другую, по желанию :-) Игрушка применяется в играх с детьми дошкольного и младшего школьного возраста в упрощённую версию всем известной игры "Охота на лис". Радиус действия специально не проверял, но на школьный стадион хватает с лихвой. За основу была взята конструкция для поиска моделей ракет А. Пахомова, описанная в журнале "Радио" № 10 за 2016 год.

Корпус зачетный- от УНЧ громкой связи. В 80х-90х годах такие на аэродромах применялись для связи между обьектами и аэропортовскими службами

Всех с наступившим Новым годом!
Вот, придумал вариант "зимней (домашней) охоты на лис". :-) Передатчик остался прежний, прячется где-нибудь в квартире в укромном месте, а в качестве приёмника используется индикатор поля на обращённых диодах (рис. 3 прилагаемого описания). Стрелка прибора начинает реагировать на "лису" с 1,5-2 м, поэтому для увеличения дальности обнаружения параллельно микроамперметру подключаются головные телефоны. Поиск ведётся по увеличению уровня громкости при приближении к "лисе", дальность обнаружения увеличивается до 10-ти метров, что для поиска в квартире вполне достаточно. Молодому поколению нравится.



Подробное описание индикатора приведено ниже:

http://www.radioscanner.ru/uploader/2017/cuvstvitelinij_indik.rar

Пеленгатор в центре Новочеркасска

Второй год на даче на КВ диапазонах меня донимала шумовая помеха. Причём уровень на 40 метрах доходил до 9 баллов по S-метру FT-757GXII, на 20 метрах 3-5 баллов. Я грешил на близость железной дороги (неэлектрофицированной), точнее, двух её (ж/д) 10 киловольтных ЛЭП. Но, в один пекрасный день помеха на несколько часто пропала!...
Это подвигло меня заняться поиском её источника. Для поиска я использовал моего верного помощника - рацейку VX-7r, а в качестве направленной антенны - рамочную МА от музыкального центра. Ненастроенная рамка имеет низеое входное сопротивление, что, в принципе, должно было как-то соглосоваться с входными 50 омами радиостанции. А мизерная действующая высота ненастроенной рамки в моём случае будет мне только на руку. Поиск-то намечался ближний. Перед поиском проверил направленные свойства рамки по сигналу ближнего приводного радиомаяка (единственный известный мне местный источник в СВ-диапазоне). В принципе классическая для МА "8" присутствовала.
Не буду утомлять описанием хода "оперативно-поисковых мероприятий", их результатом стало обнаружение источника помех в соседнем домике (расстояние 50 метров) у бабушки-соседки. Им оказался бллок питания (сетевой адаптер) ТВ-приставки. Как говориться - мал клоп, да вонюч!!! Пока договорился с бабушкой, что она будет отключать приставку от сети после просмотра телевизора. По возможности постараюсь найти ей что-нибудь менее шумящее (может даже линейный БП).

И в заключении. Весь этот "электронный смог" на КВ, являющийся результатом работы различных ИБП, инверторов, светодиодных ламп, частотных преобразователей и прочее не является НЕИЗБЕЖНОСТЬЮ! Он (смог) является результатом продажи населению низкокачественной радио- и электротехнической продукции не проходящей ни по каким нормам на ЭМС!
Буквально в июне мне довелось поработать на этих же диапазонах этим же трансивером с одного ралиоэлектронного объекта, где было множество ИБП, в том числе 10-ти киловаттный on-line ИБП, выдающий на выходе трёхфазное напряжение 380 вольт 50 Гц, другой апаратуры, в т.ч. работающей на излучение в КВ, УКВ и СВЧ диапазонах. Помех не было совсем!!! Вернее, была периодически кратковременно, при включении 1 киловаттого передатчика, работающего на соседнюю антенну. Но всё оборудование на этом радиоэлектронном объекте СЕРТИФИЦИРОВАННОЕ!!!

Весь этот "электронный смог" на КВ, являющийся результатом работы различных ИБП, инверторов, светодиодных ламп, частотных преобразователей и прочее не является НЕИЗБЕЖНОСТЬЮ! Он (смог) является результатом продажи населению низкокачественной радио- и электротехнической продукции не проходящей ни по каким нормам на ЭМС!

Все правильно, все перечисленные девайсы могут не создавать помех, но везут все самое дешевое, сертификация чисто формальная, вот и результат.

Пока договорился с бабушкой
А со всей деревней-селом-городом-областью (не говорю за весь Китай) договориться сможете?
