Антенна промышленного изготовления, предназначена для сотовых телефонов системы GSM-900, NMT-900 и бытовых р/телефонов этого частотного диапазона. Фирма-производитель неизвестна, но похоже на копию какого-то импортного изделия. Показала отличные реультаты в работе с сотовым телефоном Ericsson GA-628, установлена в вертикальной поляризации.
Выдержка из инструкции к антенне:
Рабочий диапазон частот: 750 - 1050 МГц
Усиление: 14 дБ
Ширина диаграммы направленности: 30 град.
Входное сопротивление: 50 Ом
КСВ на средней частоте: <1.1
КСВ на краях диапазона: <1.5
Макс. подводимая мощность: до 50 Вт

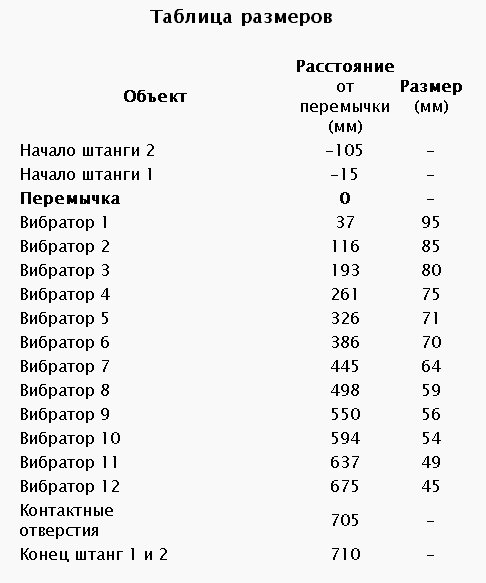

Штанги представляют собой полый алюминиевый профиль квадратного сечения 14x14 мм, толщина стенки 1 мм. Вибраторы - сплошные алюминиевые стержни диаметром 4.5 мм, запрессованные в сквозные отверстия в штангах. Перемычка, соединяющая штанги перед первым вибратором - алюминиевый цилиндр наружным диаметром 9 мм и длиной 16 мм соединяющий их электрически. Сквозь него и обе штанги, пропущен винт М4, скрепляющий всю конструкцию.
Отверстия для запрессовки вибраторов расположены не по центру штанг. На первой они расположены как можно ближе к ее нижней (по рисунку) плоскости, а на второй - ближе к ее верхней плоскости.
На конце антенны (после 12-го вибратора) имеются отверстия диам. 3.1 мм для крепления контактных ламелек, к которым припаяны оплетка и центральная жила коаксиального кабеля. Напрямую соединять механически медь с алюминием нельзя, в крайнем случае желательно залудить. Коаксиальный кабель проходит внутри штанги N2, и с ней же на ее конце соединяется оплетка кабеля. Удлиненный "хвост" штанги 2 предназначен для крепления антенны к несущей мачте.
Место присоединения кабеля защищает пластмассовая коробка (в оригинале она негерметичная), надевающаяся на пластмассовый держатель, который скрепляет концы штанг на расстоянии 10 мм друг от друга. Этот узел можно изготовить как угодно, лишь бы он не имел металлических деталей, прочно скреплял детали на указанном расстоянии, и надежно защищал контакты и кабель от проникновения влаги.
|
|
|
| Автор |
Комментарий |
shumbrat
Участник
 |
07 Июл 2011 14:45
А сколько весит это чудо ?
|
xman
Участник
|
10 Июл 2011 18:53
Антенна довольно лёгкая, даже на килограмм не тянет.
|
|
