Радиостанции КВ стационарные и мобильные |

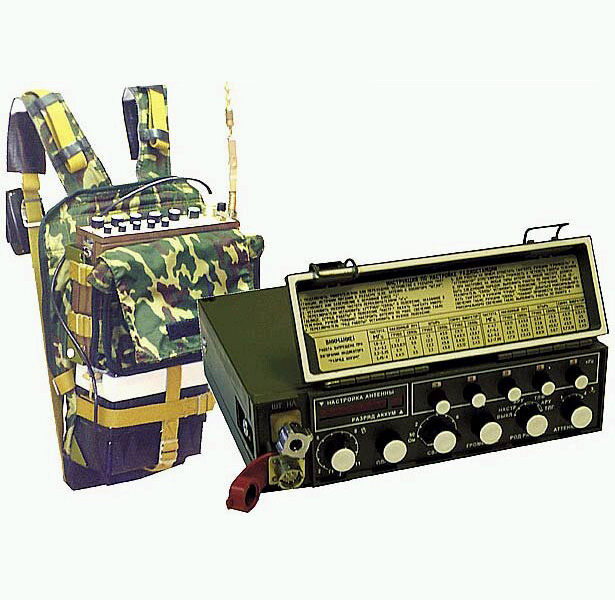

| Ангара-1 - серия коротковолновых радиостанций широкого назначения для беспоисковой бесподстроечной радиосвязи в диапазоне 1.6-8 МГц. Виды работы: USB и однополосная телеграфия. Мощность - до 10 Вт.
Изготовитель: Егоршинский радиозавод, г.Артемовский, Свердловской обл.
Классификация по назначению:
• Ангара-1 (2Р20Н-1) - носимая, с аккумулятором, предназначенная для работы во время остановок;
• Ангара-1C (2Р20С-1)- стационарная, не предназначенная для работы в движении;
• Ангара-1У (2Р20У-1) - универсальная.
Классификация по числу каналов:
• Ангара-1H-1 (2Р20Н-1), Ангара-1C-1 (2Р20С-1), Ангара-1У-1 (2Р20У-1) - многоканальные;
• Ангара-1Н-2 (2Р20Н-2), Ангара-1С-2 (2Р20С-2), Ангара-1У-2 (2Р20У-2) - до 10 каналов. |
Полезные ссылки:
1. Ангара-1 2Р20 - техническое описание и инструкция по эксплуатации
2. Ангара-1 2Р20 - схема радиостанции
3. Тема на форуме: Радиостанция Ангара-1
|
|
|
Технические характеристики
Общие
Диапазон частот: 1.6-7.999 МГц
Шаг настройки синтезатора: 100 Гц
Стабильность частоты: ±2.5 ppm
Тип излучения
• однополосная телеграфия (J2A)
• USB (J3E)
Диапазон рабочих температур: -30 ~ +50 °С
Возможность натсройки антенн:
• наклонный луч
• симметричный вибратор
• штырь
Типы источников питания
• генератор ГИП-5 ХЛ2 с ручным приводом и напряжением 12.65 В;
• аккумуляторная батарея, состоящая из 10 аккумуляторов КНПЗ-7 с напряжением 12.55 В и емкостью 7 А/час;
• сети переменного тока с напряжением ~220 (±22) В или ~127 (±13) В.
Напряжение питания 12.6 В
Потребление мощности от первичных источников питания при выходной мощности 5 Вт прием, от источников DC 4 Вт:
• прием, от источников AC 35 ВА
• передача, от источников DC 35 Вт
• передача, от источников AC 120 ВА
Время работы с батареей (носимый вариант): 24 часа (при цикле 80:10:10)
Время развертывания радиостанции в полевых условиях:
• при работе от аккумуляторного блока на антенну «штырь»: 5 мин.
• при работе от ГИП-5 ХЛ2 на антенну «наклонный луч»: 15 мин.
• при работе от ГИП-5 ХЛ2 на антенну «симметричный вибратор» с установкой мачты-опоры: 30 мин.
Состав обслуживающего персонала
• при работе от любых источников питания, кроме ГИП-5 ХЛ2 - 1 человек;
• при работе от ГИП-5 ХЛ2 - 2 человека.
Габаритные размеры:
• приемопередатчика (без крышки): 255х209х69 мм
• аккумуляторного блока: 255х209х55 мм
• сетевого блока питания: 255х209х69 мм
• агрегата электрического ГИП-5 ХЛ2 в чехле: 560х200х200 мм
Вес:
• приемопередатчика с аккумуляторным блоком в сумке для переноски: 12 кг;
• агрегата электрического ГИП-5 ХЛ2 в чехле: 13 кг;
• антенного хозяйства с мачтой-опорой в чехле: 20 кг.
Передатчик
Выходная мощность: до 10 Вт
Подавление гармоник: 40 дБ
Время непрерывной работы на передачу: не более 15 мин.
Приемник
Чувствительность: не хуже 1.2 мкВ при 12 дБ S/N
Двухсигнальная избирательность по соседнему каналу: не менее 60 дБ
Интермодуляционная избирательность: не менее 60 дБ
Избирательность по побочным (зеркальным) каналам: не менее 70 дБ
Ширина кривой избирательности: 70/6 дБ
Полоса телефонного канала по НЧ: 3.1 кГц
Выходная мощность НЧ (звука):
• при работе на микротелефон 60 Ом: 75 мВт
• при работе на динамик 4 Ом: 500 мВт
КНИ: не более 7%
***
Герметичная конструкция радиостанции обеспечивает защиту от проникновения внутрь воды и пыли. Радиостанция сохраняет работоспособность после механических ударов с ускорением до 10 G, после падения с высоты до 0.75 м, после воздействия вибрации в диапазоне от 10 до 70 Hz с ускорением до 4 G. Радиостанция работоспособна в условиях дождя с открытой передней панелью и после погружения с закрытой крышкой в воду на глубину 0.5 м в течение 1 часа.
|
|
|
| Автор |
Комментарий |
Гончаров
|
04 Июл 2009 21:39
Была у меня такая радиостанция -нареканий не было,НО не долго радовался сдох синтезатор!!!!Местные умельцы не смогли запустить и пришлось продать.Сейчас работаю на YAESU-но мечтаю найти некуроченную.
|
alexalan
Участник
 |
04 Ноя 2010 15:09
сегодня принесли ангару-1, но к сожалению только 10 каналов.
Вроде за 1000 руб. недорого, но стоит ли она этих денег? Взял
только из-за блока питания к ней на 5 А. Кто и что посоветует?
|
UN6GAU
Участник
|
23 Июл 2011 18:07
Товарищи, Всем привет.
Попалась мне документация, решил от сканировать и выложить.
Техническое описание Ангара-1 2Р20, схема, монтажная схема все в одном файле:
http://www.radioscanner.ru/files/civil/file12192/
Если где то, какая - то страничка не устраивает или необходимо побольше расширение, напишите, выложим еще раз
|
Alexander800
Участник
|
10 Мар 2017 17:26
Классный аппарат добротно сделана для леса самое оно!!!
|
Timofejka
Участник
 |
17 Авг 2019 19:55 · Поправил: 17 Авг 2019 22:54
Радиостанция принята на вооружении МО РФ, ФПС РФ, МВД РФ и получила положительные отзывы с "театров боевых действий".
Довольно необычное явление. Гражданская КВ радиостанция поднялась до уровня военной техники.
По заказу может комплектоваться: для специальных подразделений аналого-цифровым маскиратором речи, для передачи цифровых данных - пакетным контроллером. С сайта Егоршинского радиозавода.
|
|
