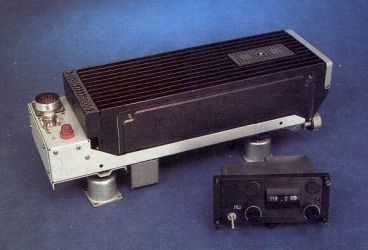

| Бортовые радиостанции УКВ-диапазона Баклан-5 (Баклан-20) , предназначены для обеспечения радиосвязью в симплексном режиме экипажей самолетов, вертолетов между собой и с диспетчерами наземных служб управления воздушным движением. Управление радиостанциями и установка требуемой частоты производится при помощи пульта дистанционного управления. Радиостанции соответствуют требованиям международных норм ИКАО и нормам летной годности НЛГС-3 (ЕИЛГ-С).
Изготавливались заводом "электросигнал", г.Новосибирск. |
Полезные ссылки:
1. Баклан-5 - руководство по технической эксплуатации и схема
2. Баклан-5 - схема приемника
3. Тема на форуме - Баклан-5
|
|
|
Технические характеристики
Общие
Диапазон частот: 118 - 135.975 МГц
Шаг сетик частот: 8.33 / 25 кГц
Нестабильность частоты: не более 0.001%
Высотность: 14 000 м
Диапазон рабочих температур: -54 ~ +55 °С
Напряжение питания: 24 - 29.4 В
Потребляемая мощность:
• прием 30 Вт
• передача (Баклан-5) 85 Вт
• передача (Баклан-20) 180 Вт
Габаритные размеры:
• приемопередатчик: 370 х 128 х 90 мм
• рама амортизационная на 1 п/п: 410 х 134 х 125 мм
• рама амортизационная на 2 п/п: 410 х 270 х 125 мм
• пульт д/у: 102 х 146 х 64 мм
• дополнительный УНЧ: 66 х 126 х 40 мм
Вес:
• приемопередатчик: 4 кг
• рама амортизационная на 1 п/п: 1.15 кг
• рама амортизационная на 2 п/п: 2.3 кг
• пульт д/у: 0.55 кг
• дополнительный УНЧ: 0.3 кг
Передатчик
Выходная мощность
• 5 Вт (Баклан-5)
• 16 Вт (Баклан-20)
Приемник
Чувствительность: не хуже 2.5 мкВ
|
|
|
|
