Радиорелейные станции |

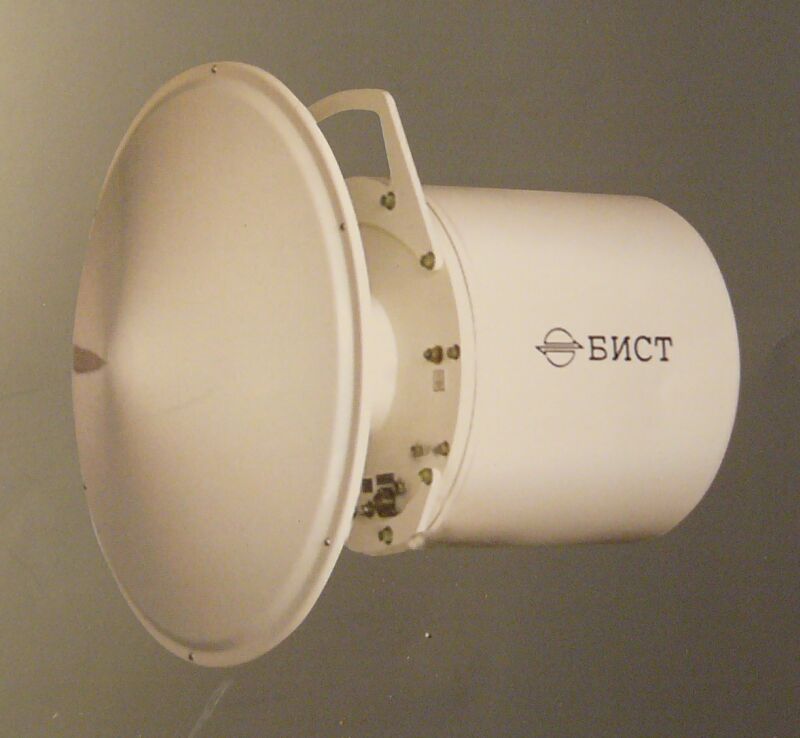

| Цифровая радиорелейная станция «БИСТ» предназначена для организации цифровых радиорелейных каналов передачи данных с пропускной способностью Е1, Е2, Е3 в диапазоне частот 37 ГГц с длиной одного пролета до 7 км, в том числе, для организации телефонных каналов, передачи программ телевидения и радиовещания (совместно с цифровыми кодеками) и т.п. Производитель: Предприятие "БИСТ", Республика Татарстан, г.Чистополь |
|
|
Технические характеристики
Общие
Диапазон частот: 36.0 - 37.05 ГГц
Соответствие стандартам: Сертификат соответствия № ОС/1-РРС-15
Стабильность частоты: ±15×10-6
Тип излучения: QPSK
Диапазон рабочих температур:
• Радиомодуль: -50 ~ +50 °С
• Внутреннее оборудование: -5 ~ +40 °С
Коэффициент усиления антенны: ø 0.4 м 40.5 дБи
Напряжение питания: 18 ~ 72 В
Потребляемая мощность: примерная 20 - 70 Вт
Максимальная длина одного пролета: 7 км
Пропускная способность: 2, 8 или 34 Мбит/сек
Интерфейс линии: G.703
Линейный код: HDB3
Остаточный коэффициент одиночной ошибки: не более 10-11
Габаритные размеры:
• Радиомодуль (без антенны): 292 мм (ø) х 275 мм(в)
• Внутреннее оборудование: 1 блок в стойке 19"
Вес:
• Радиомодуль (без антенны): 8 кг
• Внутреннее оборудование: 4 кг
Передатчик
Выходная мощность: 0 - 20 дБм
Приемник
Порог чувствительности приемника для цифрового ствола с коэффициентом ошибки 10-3:
• 2 Мбит/сек -84 дБм
• 8 Мбит/сек -81 дБм
• 34 Мбит/сек -75 дБм
Динамический диапазон приемника: не менее 50 дБ
Отличительные особенности
• одно преобразование частоты, общий гетеродин на прием и передачу, за счет чего достигнута более высокая интеграция и надежность аппаратуры;
• модемы для пропускных способностей Е1, Е2, Е3 имеют единую элементную базу и интегрированы с приемо-передатчиком в радиомодуле наружного исполнения;
• единая система телеконтроля и управления с расширенными сервисными возможностями;
один разъем для подключения радиомодуля к внутреннему оборудованию и один специализированный кабель снижения.
РРС «БИСТ» выпускается в конфигурациях «1+0», «1+1», «2+0» с автоматическим «горячим» резервированием и со скоростью передачи основных цифровых потоков: Е1, Е2, Е3. Используется помехоустойчивое кодирование. Аппаратура РРС «БИСТ» позволяет строить многопролетные радиорелейные линии произвольных топологий (линейная, кольцевая, разветвленная и т.д.).
Оборудование, помимо канала передачи данных, обеспечивает канал голосовой связи с удаленной станцией.
Также, при конфигурации с пропускной способностью Е3, оборудование позволяет организовать дополнительный служебный канал 64 Кбит/с для выполнения различных дополнительных задач. При конфигурации Е2 возможен служебный канал 9 Кбит/с по желанию Заказчика.
Базовые модели РРС «БИСТ» состоят из внешних приемо-передающих радиомодулей и внутреннего оборудования, устанавливаемого в отапливаемых помещениях. В радиомодулях располагается приемо-передающая аппаратура и модемное оборудование, обеспечивающее пропускную способность основных цифровых потоков Е1, Е2, Е3.
Состав радиорелейной станции "БИСТ":
Внешнее оборудование
• Антенное устройство
Антенное устройство (АУ) представляет собой двухзеркальную антенную систему.
Диаметр зеркала: модель «БИСТ»: 0,4 м
АУ модели «БИСТ» интегрировано с радиомодулем.
• Кабель снижения
Кабель снижения представляет собой единый кабель, по которому передаются информационные потоки, служебная информация и осуществляется электропитание. Максимальная длина кабеля снижения может составлять 800 м.
• Опорно-поворотное устройство
Опорно-поворотное устройство (ОПУ) представляет собой простой и надежный механизм, обладающий антикоррозионными свойствами и позволяющий производить юстировку АУ по азимуту в пределах ±30° и углу места в передах ±15°.
• Радиомодуль
Радиомодуль (РМ) осуществляет прием и передачу радиосигналов и выполняет следующие основные функции:
прием/передача низкочастотного цифрового сигнала HDB3 и объединение/разделение с телеметрическими сигналами;
QPSK модуляция/демодуляция сигналов;
перенос модулированного сигнала на радиочастоту и осуществление обратного преобразования.
Внутренее оборудование
• Модуль доступа
Модуль доступа (МД) предназначен для выполнения функций телеконтроля, управления и индикации состояний РРС, а также различных внешних устройств (датчики охранной, пожарной сигнализации и т.п.).
• Мультиплексорное оборудование (при необходимости)
Мультиплексоры МС4Е1 и МС16Е1
Предназначены для объединения/разделения четырех или шестнадцати цифровых потоков Е1 в один цифровой поток Е2 или Е3.
Мультиплексор ТСМ-320Е
Предназначен для построения цифровых сетей любой сложности и любой конфигурации. Данный мультиплексор оперирует потоками Е1 или различными аналоговыми и цифровыми каналами, формируя групповые потоки 34 Мбит/с или 155 Мбит/с, имеющие электрический или оптический интерфейсы.
Основные особенности мультиплексора ТСМ-320Е:
- работа в сетях с кольцевой и разветвленной структурой с выделением части компонентных потоков Е1 из группового потока Е3, принятого с любого из двух направлений;
- сохранение в энергонезависимой памяти различных конфигураций для быстрого изменения режимов работы;
- управление сетью с помощью ПК, устанавливаемого в любой точке сети;
- снижение стоимости многопролетных РРЛ за счет работы одного мультиплексора на два направления.
• Источники бесперебойного электропитания ИБЭП 220/24; 220/48; 220/60 (при необходимости)
Источники бесперебойного электропитания (ИБЭП) предназначены для бесперебойного электропитания телекоммуникационного и промышленного оборудования суммарной потребляемой мощностью до 28800 Вт и напряжением 24, 48, 60 В. ИБЭП выполнен в стандарте «Евромеханика» 19”, модульная конструкция позволяет формировать системы питания в соответствии с индивидуальными требованиями, включая осуществление резервирования, возможность проведения профилактических работ на ИБЭП без прерывания электропитания
|
|
|
|
