| Радиорелейные станции (РРС) типа «Лилия» («Лилия», «Лилия–1», «Лилия–2») предназначены для передачи цифровых сигналов РDН на внутризоновых и местных радиорелейных линиях связи взаимоувязанных систем связи (ВСС) России и для передачи аналоговых сигналов телевидения, совместно со звуковыми сигналами, на городских радиорелейных (телевизионных репортажных) линиях. |
|
|
Технические характеристики
Общие
Диапазон частот: 7.15-7.75 ГГц
Соответствие стандартам: ГОСТ Р50765-95
Минимальный разнос между передачей и приемом: 126 МГц
Дискрет перестройки частоты: 3,5 МГц
Стабильность частоты: ±10 ppm
Модуляция:
• Аналоговая передача - ЧМ
• Цифровая передача - OQPSK с когерентным приемом
Диапазон рабочих температур:
• Антенное приемопередающее оборудование: -50 ~ +50 С
• Модемное оборудование: +5 ~ +40 (50) С
Первичное электропитание: 220 В, 50 Гц / -24В / -48 (60) В
Кофигурация системы:
• Аналоговая передача: симплекс, двойной симплекс с разнесением по частоте.
• Цифровая передача: 1+0
Дальность связи: 45 км
Пропускная способность РРС: 1+0, 1+1 - 34.368 + 2,048 / 16х2.048 + 2.048 Мбит/с
2+0 - 2х34.368 + 2.048 Мбит/с
Интерфейс пользователя: МСЭ - Т. Рек G 703, HDB3
Оптический линейный интерфейс: МСЭ - Т. Рек G 956
Длина волны: 1.3 мкм / 1.5 мкм
Суммарная скорость передачи символов, Мбит/с, в стволе 28 МГц: 39.04 Мбит/сек
Передатчик
Мощность радиосигнала: более 25 дБ
Коэффициент шума: 4.5 дБ
Регулировка мощности передатчика (ПРД) в цифровом режиме: диапазон/дискрет 6 / 1 дБ
Передача аналогового сигнала телевидения с 4-мя звуковыми сигналами в соответствии с Т.Т. Минсвязи РФ на городские радиорелейные линии
Приемник
Остаточный коэффициент ошибок RBER:
• 2,048 Мбит/с: менее 10-10
• 34,368 Мбит/с: менее 10-11
Входной уровень радиосигнала (В), дБм при BER :
• При 10-3: -86 дБм
• При 10-6: -83 дБм
Диапазон АРУ: 60 дБ
Отличительные особенности:
• модульная конструкция;
• простота юстировки по азимуту и углу места;
• удаление выносного оборудования до 300 м и более в зависимости от типа соединительного кабеля;
• оперативная смена рабочей частоты в пределах частотного поддиапазона;
• дистанционная регулировка мощности передатчика;
• оптимальное формирование спектра на передачу;
• помехоустойчивое кодирование;
• расширенные пользовательские возможности: широкий набор сменных опций модемного оборудования с электрическими и оптическими интерфейсами,
• простота преобразования оконечной РРС в узловую станцию системы передачи без дополнительного оборудования,
• два служебных канала связи типа «Экспресс» и «Омнибус»,
• расширенный дополнительный трафик,
• дистанционная организация ближнего и дальнего шлейфов,
• передача аварийных сигналов внешней телесигнализации,
• управление осуществляется от ПЭВМ/пульта.

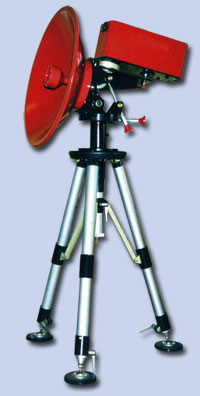

РРС включают в себя антенное приемопередающее оборудование с опорно-поворотным устройством, устанавливаемое стационарно или в транспортируемом варианте на телескопической треноге, высокочастотные коаксиальные соединительные кабели промежуточной частоты (один кабель на блок передатчика/приемника) и модемное оборудование различного исполнения.
|
|
|
|
