Codan NGT SR
SSB КВ-трансивер с выходной мощностью до 125 Вт
|
| Начало » Codan
|
| Категория |
Радиостанции КВ стационарные и мобильные |

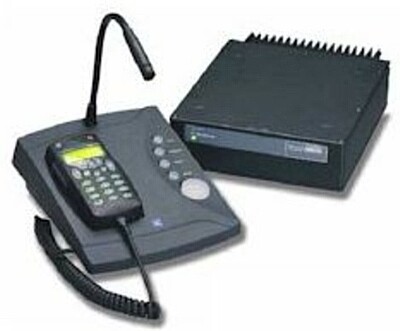

| Codan NGT SR - SSB КВ-трансивер с выходной мощностью до 125 Вт. Основные особенности: 400 каналов памяти, возможно управление компьютером, цифровой сигнальный процессор Easitalk, избирательный и телефонный вызов, прием и передача коротких текстовых сообщений, самодиагностика, пульт управления в виде телефонной трубки, ALE/CALM (Automatic Link Establishment / Codan Automated Link Management) (опция), передача данных, E-mail и факсимильных сообщений (опция), аналоговый скремблер (опция), удаленная диагностика и конфигурирование (опция). В серии NGT SR два типа комплектации трансивера: стационарный с настольной консолью (фото 1) и возимый, оптимизированный для использования в автомобиле. |
Полезные ссылки:
1. AT-Communication - представительство Codan в России и СНГ
|
|
|
1. Технические характеристики
Общие
Диапазон частот
Передача: 1.6 – 30 МГц
Прием: 0.25 – 30 МГц
Соответствует стандарту MIL-STD 810F по пылезащищенности, вибрации и ударопрочности
Организация памяти (количество каналов): 400 одно- или двухчастотных симплексных каналов
Шаг подстройки: 10 Гц
Стабильность частоты: ±1.5 (1) ppm (при -30 ~ +60°С)
Время разогрева: 1 мин.
Тип излучения
• CW
• SSB (J3E)
• AM (H3E) (опция)
Диапазон рабочих температур -30 ~ +60°С (влажность: 95%)
(диапазон сокращается на 1°С относительно каждых 330 м над уровнем моря)
Сопротивление антенны: 50 Ом номинал
Сигнальные системы
• избирательный и телефонный вызов
• экстренный избирательный вызов
• прием и передача коротких текстовых сообщений
• FED-STD-1045 ALE / CALM (опция)
Напряжение питания: 13.6 В DC, отрицательная земля
номинальный диапазон: 10.8 – 15 В
реальный диапазон: 9 – 16 В
Потребляемый ток
прием: 1 А
передача (речь): 8 A
передача (двухтоновый сигнал или CW): 9 – 17 А
Защита от перенапряжения: отключение при 16 В постоянного тока на период перенапряжения
Программирование
• с ручного блока управления
• через гнездо RS-232 ручного блока управления с использованием п/о NSP и IBM-совместимого компьютера
Интерфейс
• RS-232, 300-19200 бит/сек.
• GPS: NMEA-0183 (RS-232, 4800 бит/сек.)
Переключение передача/прием: 35 мсек, порт GPIO
Охлаждение: конвекция или вентилятор (с опцией F)
Габаритные размеры
• радиоблок 2010: 210 x 270 x 65 мм
• ручной блок управления 2020: 65 x 35 x 130 мм
• переходной блок 2030: 135 x 106 x 38 мм
Вес
• радиоблок 2010: 3.3 кг
• ручной блок управления 2020: 0.3 кг
• переходной блок 2030: 0.4 кг
Передатчик
Выходная мощность: 125 Вт (пик), понижающаяся с увеличением частоты до 100 Вт (пик) при 30 МГц
Рабочий цикл
• 100%: обычная речь во всем температурном диапазоне
• 100%: автоматический запрос повторной передачи при до 30°С
• 25%: 16-тоновый режим непрерывной передачи данных (5 минут максимум) при до 30°С
• 100%: все режимы с опцией F (вентилятор) при температуре до 45°С
Подавление паразитных излучений и гармонических составляющих не менее 60 (65) дБ
Подавление несущей (SSB): 50 (60) дБ
Подавление второй боковой полосы
55 (70) дБ ниже пика (400 Гц)
65 (70) дБ ниже пика (1 кГц)
Интермодуляция в двухтоновом режиме
• 100 Вт: 26(30) дБ ниже каждого тона, 32(36) дБ ниже пика
• 125 Вт: 26(27) дБ ниже каждого тона, 32(33) дБ ниже пика
АРУ: При превышении входного сигнала на 10 дБ выше порога компрессии, выходная мощность увеличивается не более чем на 0.5 дБ.
Максимальный диапазон автоматической регулировки мощности – не менее 30 дБ.
Задержка срабатывания автоматической регулировки мощности – 1 мсек.
Тип микрофона: электретный конденсаторный тип
Защита: Обеспечивается защита при любых нагрузках:
• ограничение отраженной мощности – до 10 Вт (пик)
• ограничение коллекторного напряжения на выходном транзисторе УМ
• защита от перегрева радиатора
Общая частотная характеристика аудио тракта возрастает примерно в соотношении 6дБ/октава в диапазоне 300 – 2700 Гц.
• электрический вход: -8 (-6) в диапазоне 300–2600 Гц
• неравномерность: 4 (2) дБ (пик-пик) в диапазоне 500–2500 Гц
Приемник
Тип: супергетеродин c двойным преобразованием
Точная подстройка приемника:
±10 ppm (номинал)
±50 Гц ниже 5 МГц, с увеличением до ±300 Гц при 30 МГц
При изменении канала подстройка приемника автоматически сбрасывается на среднюю частоту.
Промежуточные частоты
1-я 45 МГц
2-я 455 кГц
Чувствительность при SINAD 10 дБ и не менее 50 мВт на аудиовыходе:
0.25 – 30 МГц (УВЧ выкл.) 1.5 (1.25) мкВ / -103 (-105) дБм
1.6 – 30 МГц (УВЧ включ.) 0.2 (0.12) мкВ / -121 (-125) дБм
Защита по входу 50 В (пик–пик) - максимально допустимое напряжение на входе приемника с нагрузкой 50 Ом
Избирательность при -1 кГц и +4 кГц относительно частоты подавленной несущей USB более 65 (70) дБ
диапазон пропускания -8(-6) дБ 300–2600 Гц
неравномерность 4 (2) дБ пик-пик 500–2500 Гц
Интермодуляция При расчете интермодуляционных продуктов 3-го порядка, эквивалентных полезному сигналу с 10 дБ SINAD (сигнал/шум), два нежелательных сигнала, удаленных от полезного сигнала более чем на 30 кГц, должны быть на 90 (92) дБ выше полезного сигнала.
Интермодуляционные продукты 3-го порядка (без участия АРУ):
+30 (+33) дБм при выключенном УВЧ
+10 (+13) дБм при включенном УВЧ
Избирательность по зеркальным каналам - более 65 (70) дБ
Избирательность по побочным каналам - более 70 (90) дБ
(самогенерируемые сигналы при более чем 0.15 мкВ: 4.999, 29.49 МГц)
Интермодуляционное искажение - менее 25 дБ при двух сигналах по 100 мВ на входе
Зависимость соотношения сигнал/шум от входного сигнала при увеличении входного сигнала на 40 дБ выше уровня чувствительности, соотношение сигнал/шум увеличивается на не менее чем 40 дБ
Ослабление сигнала при снижении SINAD (сигнал/шум) от 10 дБ до 7 дБ.
В полосе пропускания приемника, кГц:
• -1 и +4 кГц (относительно частоты подавленной несущей): 60 (65) дБ
• ±10 кГц: 75 (80) дБ
• ±50 кГц: 90 (95) дБ
Блокировка см. Ослабление сигнала
при более чем ±50 кГц – более 95 дБ
АРУ: изменение напряжения на выходе приемника при изменении входного сигнала от 2.0 (1.0) мкВ до 100 мВ (УВЧ вкл.) - не более 6 дБ
Выходной аудио сигнал на GPIO разъеме
• типовое: -2 дБ, 500 Гц – 2.5 кГц
• типовое: -6 дБ, 300 Гц – 2.6 кГц
Выходная мощность НЧ (звука) 2.4 Вт на нагрузке 8 Ом
4 Вт на нагрузке 4 Ом
6 Вт на нагрузке 2 Ом
2. Функции, возможности, управление и т.п.
Управление компьютером. Подключение производится по стандартному интерфейсу RS-232. Позволяет использовать функции передачи данных и факсимильных сообщений, GPS, иные различные автоматические приложения.
GPS. Трансивер имеет возможность подключения GPS приемника, что позволяет ему определять координаты в режиме реального времени и передавать их на любую другую станцию сети. Любой трансивер может принимать координаты от любой другой станции сети.
Прием и передача данных, электронной почты и факсимильных сообщений (опция). Для использования этой функции необходимо подключение к компьютеру с установленным п/о UUPlus и соединение с радиомодемом 3012 (только данные) или 9001 (факс и данные).
Прием и передача коротких текстовых сообщений. Объем сообщений - до 64 знаков. Компьютер не требуется, используется стандартный пульт управления (телефонная трубка).
Easietalk - цифровой сигнальный процессор. Уменьшает эффект интерференции и снижает шумы принимаемых сигналов.
BITE (Built-In Test Equipment) - функция самодиагностики и тестирования.
Трансивер имеет защиту от превышения КСВ, перенапряжения и переполюсовки.
Экстренный избирательный вызов. При нажатии кнопки экстренного вызова сигнал бедствия автоматически поступает на заранее выбранные радиостанции сети.
Избирательное сканирование позволяет автоматически контролировать все радиоканалы трансивера при отключенном динамике. Вызовы могут быть приняты на любом из сканируемых каналов.
Приемник может использоваться в режиме VFO - для свободной настройки на любую частоту.
Стационарный комплект NGT SR поставляется с настольной консолью, которая представляет собой аналог телефонной базы с 4-мя программируемыми функциональными кнопками, кнопкой прием-передача и микрофоном.
Пульт управления трансивером NGT SR выполнен в виде телефонной трубки.
Функция дистанционной диагностики (опция) позволяет с любой радиостанции сети производить диагностику любой удаленной станции (без участия оператора удаленной станции) по таким параметрам, как уровень принимаемого сигнала, напряжение питания в режимах приема и передачи, мощность передатчика, КСВ антенно-фидерной системы, чувствительность приемника.
Трансивер может быть оснащен аналоговым скремблером речи (опция).
CALM - Автоматическое управление процессом связи. Система автоматического управления связью CODAN совместима с существующими системами ALE стандарта FED-STD-1045. CALM разработана с учетом недостатков ALE. При этом система обходится дешевле, чем ALE, так как встраивается в трансивер и не требует внешнего контроллера в виде дополнительного устройства.
CALM оптимизирует процесс определения наилучшего канала связи, учитывая зависимость состояния каналов от времени и тип станции (мобильная или стационарная), что позволяет выбрать наилучший канал в любой время суток, даже если трансивер был недавно выключен.
CALM позволяет снизить до 80% (по сравнению с ALE) частоту зондирующих сигналов для обновления данных о прохождении на радиоканалах.
В отличие от ALE, система CALM автоматически распознает новые радиостанции в сети, поэтому не требуется выводить существующие радиостанции сети для программирования в них информации о новых абонентах.
|
|
|
|
