Codan VSAT 5900
Трансиверы VSAT Ku-диапазона
|
| Начало » Codan
|
| Категория |
Спутниковые системы |

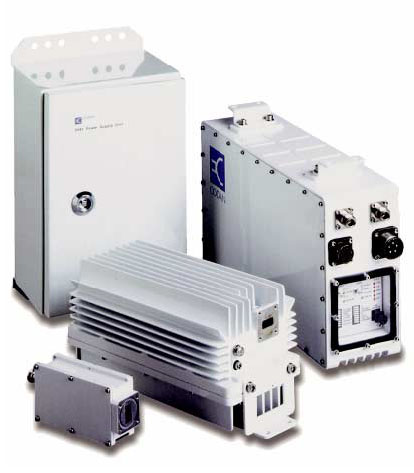

| Трансиверы VSAT Ku-диапазона серии Codan 5900. Отличаются высокими техническими и эксплуатационными характеристиками, расширенными возможностями управления и контроля. Стандартные значения выходной мощности - 4, 8 и 16 Вт. Конструкция трансиверов модульная. Радиочастотные блоки полностью герметичны и проверены под давлением 34 кПа (5PSI). Пыле- и влагонепроницаемость соответствуют стандарту IP68; допустимо погружение блоков трансивера в воду на глубину до 3-х метров. Трансиверы выпускаются в различных конфигурациях, с различными опциями. |
Полезные ссылки:
1. AT-Communication - представительство Codan в России и СНГ
|
|
|
1. Технические характеристики
Общие
Диапазон частот
Передача: 14.0 - 14.5 ГГц
Прием:
1. 10.95 - 11.7 ГГц
2. 11.70 - 12.2 ГГц
3. 12.25 - 12.75 ГГц
*Трансиверы 5900 имеют радиочастотный вход 950-1700 МГц и работают через конвертеры. Указаны стандартные диапазоны входов конвертеров, по запросу могут быть другие.
Соответствует стандартам
• ISO 9001:2000
• IP68 - по пыле- и влагонепроницаемости. Допустимо погружение на глубину до 3-х метров.
Шаг частот синтезатора: 1 МГц
Стабильность частоты: ±2х10-8 (-40 ~ +55 °С)
старение: - ±1х10-7/год)
Полоса частот
• узкополосная версия: 70±20 или 140±20 МГц
• широкополосная версия: 140±40 МГц
Диапазон рабочих температур, влажность: -40 ~ +55 °С, относительная влажность 100%
(возможна дополнительная тепловая защита до +60°С)
(герметичность до 34 кПа, блока питания - по IP55)
Типы антенных разъемов: WR75, PBR120 фланец с резьбовыми отверстиями M4
Сопротивление антенны:
блок передатчика: 50 или 75 Ом, выбираемое
блок приемника: 50 Ом
Возвратные потери: 18 дБ минимум
Напряжение питания:
42-72 В DC (изолированный вход) - стандартно
115/230В ±15% AC - с блоком питания
Потребляемый ток DC, при номинальном напр.
4 Вт: 115 Вт максимум, УМ включен
8 Вт: 165 Вт максимум, УМ включен
16 Вт: 250 Вт максимум, УМ включен; 50 Вт максимум, УМ выключен
Потребляемый ток AC, при номинальном напр.
4 Вт: 180 ВА максимум, УМ включен
8 Вт: 260 ВА максимум, УМ включен
16 Вт: 390 ВА максимум, УМ включен
Интерфейс последовательный порт: RS-232, RS-422 (RS-485)
стандарты протоколов: ASCII, Packet (RS-485)
Охлаждение
конвертер – конвекция
4 Вт - конвекция
8, 16 Вт - обдув
блок питания - конвекция
Среднее время наработки на отказ: более 100000 часов
Габаритные размеры
Конвертер: 110 мм х 410 мм х 240 мм
УМ 4 Вт: 140 мм х 300 мм х 145 мм
УМ 8, 16 Вт: 140 мм х 335 мм х 195 мм
Блок питания: 200 мм х 160 мм х 370 мм
Вес
Конвертер: 8 кг
УМ 4 Вт: 5.1 кг
УМ 8, 16 Вт: 6 кг
Источник питания: 9 кг
Передатчик
Выходная мощность: 4, 8 или 16 Вт
Паразитные сигналы (включая гармоники): Уровень соответствует EN301428 при усилении антенны 54 дБи
Усиление
• 4 Вт: 64 дБ номинал
• 8 Вт: 68 дБ номинал
• 16 Вт: 71 дБ номинал
Неравномероность усиления
• узкополосная версия: ±1.0 дБ максимум, 40 Мгц
• широкополосная версия: ±2.0 дБ максимум, 80 МГц
Стабильность усиления: ±1.5 дБ максимум (при -40 ~ +55 °С)
Фазовый шум (SSB)
• 100 Гц: -60 dBc/Гц максимум
• 1 кГц: -70 dBc/Гц максимум
• 10 кГц: -80 dBc/Гц максимум
• 100 кГц: -90 dBc/Гц максимум
КСВ - 1.5:1 макс.
Диапазон аттенюатора: от 0 до 25 дБ номинал
Шаг аттенюатора: 1 дБ номинал
Усилители мощности
Полупроводниковый усилитель мощности 4 Вт
Выходная мощность (1 дБ GCP): +36 дБм минимум
Интермодуляционные искажения: -27 дБс, две несуших, каждая на 6 дБ ОРВО от 1 дБ GCP
Полупроводниковый усилитель мощности 8 Вт
Выходная мощность (1 дБ GCP): +39 дБм минимум
Интермодуляционные искажения: -26 дБс, две несуших, каждая на 6 дБ ОРВО от 1 дБ GCP
Полупроводниковый усилитель мощности 16 Вт
Выходная мощность (1 дБ GCP): +42 дБм минимум
Интермодуляционные искажения: -25 дБс, две несуших, каждая на 6 дБ ОРВО от 1 дБ GCP
Приемник
Напряжение на входе: +15В при 30-425 мА (DC)
Паразитные излучения: -65 дБм максимум
Подавление побочных каналов: 50 дБ минимум
Фазовый шум
• 100 Гц: -60 dBc/Гц максимум
• 1 кГц: -70 dBc/Гц максимум
• 10 кГц: -80 dBc/Гц максимум
• 100 кГц: -90 dBc/Гц максимум
Коэффициент шума: 20 дБ типовой
Усиление: 35 дБ номинал
Неравномерность усиления
• узкополосная версия: ±1.0 дБ максимум, 40 Мгц
• широкополосная версия: ±2.0 дБ максимум, 80 МГц
Стабильность усиления: ±3.0 дБ максимум (при -40 ~ +55 °С)
Диапазон аттенюатора: 0 дБ - 25 дБ номинал
Шаг аттенюатора: 1 дБ номинал
2. Функции, возможности, управление и т.п.
Малошумящий конвертер
Приведена спецификация на стандартный МШК комплекта
Частотный диапазон
Диапазон 1: 10.95 – 11.7 ГГц
Диапазон 2: 11.7 – 12.2 ГГц
Диапазон 3: 12.25 – 12.75 ГГц
Разъем: WR75
КСВН: 2.5:1 типовое
Шумовые характеристики
1.2 дБ при 25°С максимум
1.0 дБ типовое
Характеристики усиления
Усиление: 60 дБ типовое
Неравномерность усиления: ±1.5 дБ максимум (во всем диапазоне)
Выход
1 дБ GCP: 0 дБм минимум
Интермодуляция 3-го порядка: +11 дБм минимум
Сопротивление: 50 Ом
Разъем: N-типа, розетка
КСВН: 1.5:1 типовое
Режекторный фильтр передатчика (опция)
Диапазон пропускания: 10.95 – 12.75 ГГц
Вносимые потери: 0.05 дБ максимум
Диапазон режекции: 13.75 – 14.5 ГГц
Режекция: 55 дБ максимум
Универсальный интерфейс
VSAT трансивер серии CODAN 5900 обладает универсальной интерфейсной совместимостью, что позволяет работать с простыми терминалами, ПК-эмулирующими терминалами (обычным компьютером, ноутбуком и персональными органайзерами) без использования собственного программного обеспечения. Опции конфигурации позволяют осуществлять как непосредственное изменение параметров, так и через порты RS 232, RS 422 и RS 485 (2 или 4 проводной).
Для контроля и управления трансивером поставляются два специализированных контроллера:
• CODAN 5560 ручной контролер, применяемый при вводе трансивера в эксплуатацию
• CODAN 5570 внешний контроллер для размещения в аппаратном зале, осуществляющий функции постоянного контроля и управления трансивером.
Наблюдение, контроль, управление
Контроль и управление всеми функциями осуществляется через последовательный интерфейс. Рабочая конфигурация сохраняется в энергонезависимой памяти (EEPROM) для ее восстановления в случае пропадания напряжения питания.
Органы управления/контроля на передней панели
Индикаторы: Дежурный режим, Включено, Разогрев, УМ
включен, Конвертор неисправен, МШУ неисправен, УМ
неисправен, Температура вне рабочего диапазона, Вентилятор
неисправен.
Органы управления: Питание (выкл./дежурный режим/ вкл.), Контроль УМ (запрет/внешний/вкл.), установки последовательного интерфейса, питание МШУ через входной ВЧ разъем приемника, выбор источника питания cеть / аккумулятор
Удаленный контроль и управление
Последовательный порт: RS 232, RS 422 (RS 485)
Стандарты протоколов: ASCII, Packet (RS 485)
Диапазон адресации пакетного протокола: от 0 до 127
Функции удаленного контроля (последовательный интерфейс): Дежурный режим, Включено, Разогрев, УМ включен, Выходная мощность УМ, Температура Конвертера и УМ, Конвертер неисправен, МШК неисправен, УМ неисправен, Температура вне рабочего диапазона, Вентилятор неисправен, Запрет контроля УМ, Включить контроль УМ, Частота передачи, Частота приема, Ослабление передачи, Ослабление приема, Компенсация влияния кабеля, Перескок опорного генератора, Разрешение сообщений о неисправностях УМ, Разрешение сообщений о неисправностях МШК, Выбор температурной компенсации, диапазон адресации пакета (только в режиме ASCII), Выбор пакетного протокола (только в режиме ASCII), Выбор режима УМ, Блокировка конвертора, Опрос изменения состояния, Режим включения питания.
Функции удаленного управления (последовательный интерфейс): Питание (дежурный режим/вкл.), Запрет управления УМ, Вкл. управление УМ, Частота передачи, Частота приема, Ослабление передачи, Ослабление приема, Компенсация влияния кабеля, Перескок опорного генератора, Доступ к информации о неисправностях УМ, Доступ к информации о неисправностях МШК, Выбор температурной компенсации, Выбор диапазона адресации (только в режиме ASCII), Выбор пакетного протокола (только в режиме ASCII), Выбор режима УМ, Сброс, Сброс разрядов изменения, Режим включения питания.
Функции удаленного контроля (по току потребления узлами): Дежурный режим, Разогрев, УМ включен, Неисправность Конвертера, Неисправность МШК, Неисправность УМ, Температура вне рабочего диапазона, Неисправность вентилятора.
Функции удаленного управления (по току потребления узлами): Питание (дежурный режим/вкл.), Запрет управления УМ, Включить управление УМ.
Резервирование "горячего" типа VSAT
Дублирующая переключаемая система обеспечивает автоматическое переключение на резервный VSAT трансивер в случае неисправности в основном блоке, что гарантирует качество соединения и минимизацию потерь связи. Эта система выполнена для эксплуатации вне помещения, но может поставляться с дублирующим системным монитором CODAN 5587 для контроля и управления из аппаратного зала.
Комплектация
• УМ (мощность, диапазон, разъем указываются заказчиком);
• Конвертер (диапазон, ширина полосы ПЧ, тип синтезатора указываются заказчиком);
• Малошумящий конвертер, 40K;
• Блок питания;
• Полный набор монтажных средств (все необходимые соединительные кабели, кабели питания, кабель подключения к ПК, крепежные наборы для блоков трансивера).
Опции и аксессуары
• Ручной контроллер
• Внешний контроллер
• Дублирующая переключаемая система
|
|
|
|
