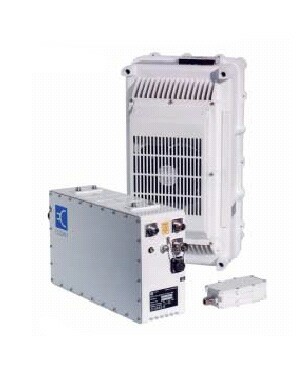

Codan VSAT 5900 (высокой мощности)
Трансивер VSAT Ku-диапазона серии Codan 5900 "High Power" имеет увеличенную до 40 Вт выходную мощность. Отличается высокими техническими и эксплуатационными характеристиками, расширенными возможностями управления и контроля. Конструкция трансивера модульная. Радиочастотные блоки полностью герметичны и проверены под давлением 34 кПа (5PSI). Пыле- и влагонепроницаемость соответствуют стандарту IP68; допустимо погружение блоков трансивера в воду на глубину до 3-х метров. Трансивер выпускается в различных конфигурациях, с различными опциями.
Полезные ссылки:
1. AT-Communication - представительство Codan в России и СНГ


1. Технические характеристики

Общие

Диапазон частот
Передача 14.0 - 14.5 ГГц
Прием
1. 10.95 - 11.7 ГГц
2. 11.70 - 12.2 ГГц
3. 12.25 - 12.75 ГГц

*Трансивер имеет радиочастотный вход 950-1700 МГц и работает через конвертеры. Указаны стандартные диапазоны входов конвертеров, по запросу могут быть другие.

Соответствие стандартам
• ISO 9001:2000
• IP68 - по пыле- и влагонепроницаемости. Допустимо погружение на глубину до 3-х метров.

Шаг частот синтезатора: 1 МГц

Стабильность частоты: ±2х10-8 (-40 ~ +55 °С)
старение: - ±1х10-7/год)

Полоса частот
• узкополосная версия: 70±20 или 140±20 МГц
• широкополосная версия: 140±40 МГц

Диапазон рабочих температур, влажность: -40 ~ +55 °С, относительная влажность 100%
(возможна дополнительная тепловая защита до +60°С)
(герметичность до 34 кПа)

Тип антенного разъема: WR75

Сопротивление антенны
блок передатчика: 50 или 75 Ом, выбираемое
блок приемника: 50 Ом

Возвратные потери: 18 дБ минимум

Напряжение питания: 104-274 В АC, 47-63 Гц

Потребляемый ток: типовое 500 ВА (УМ включен)

Интерфейс: последовательный порт: RS-232, RS-422 (RS-485)
стандарты протоколов: ASCII, Packet (RS-485)

Охлаждение
конвертер – конвекция
усилитель мощности - вентиляция

Среднее время наработки на отказ: более 100000 часов

Габаритные размеры
Конвертер: 110 мм х 410 мм х 240 мм
Усилитель мощности: 280 мм х 355 мм х 495 мм

Вес
Конвертер: 8 кг
Усилитель мощности: 27 кг


Передатчик

Выходная мощность: 40 Вт

Паразитные сигналы: -60 dBc макс. @ 1 dB GCP

Гармоники: -50 dBc макс. @ 1 dB GCP

Усиление: 78 дБ минимум

Неравномероность усиления
• узкополосная версия: ±1.0 дБ максимум, 40 Мгц
• широкополосная версия: ±2.0 дБ максимум, 80 МГц

Стабильность усиления: ±1.5 дБ максимум (при -40 ~ +55 °С)

Фазовый шум (SSB)
• 100 Гц: -60 dBc/Гц максимум
• 1 кГц: -70 dBc/Гц максимум
• 10 кГц: -80 dBc/Гц максимум
• 100 кГц: -90 dBc/Гц максимум
КСВ - 1.25:1 макс.

Диапазон аттенюатора:
от 0 до 25 дБ номинал (конвертер)
от 0 до 20 дБ номинал (усилитель мощности)

Шаг аттенюатора: 1 дБ номинал

Усилитель мощности
Выходная мощность (1 дБ GCP):
+46.7 дБм (47 Вт) типовое
+46.0 дБм (40 Вт) минимум
Интермодуляционные искажения: -25 дБс, две несуших, каждая на 6 дБ ОРВО от 1 дБ GCP


Приемник

Напряжение на входе: +15В при 75-400 мА (DC)

Паразитные излучения: -65 дБм максимум

Подавление побочных каналов: 50 дБ минимум

Фазовый шум
• 100 Гц: -60 dBc/Гц максимум
• 1 кГц: -70 dBc/Гц максимум
• 10 кГц: -80 dBc/Гц максимум
• 100 кГц: -90 dBc/Гц максимум

Коэффициент шума: 20 дБ типовой

Усиление: 35 дБ номинал

Неравномерность усиления
• узкополосная версия: ±1.0 дБ максимум, 40 Мгц
• широкополосная версия: ±2.0 дБ максимум, 80 МГц

Стабильность усиления: ±3.0 дБ максимум (при -40 ~ +55 °С)

Диапазон аттенюатора: 0 дБ - 25 дБ номинал

Шаг аттенюатора: 1 дБ номинал



2. Функции, возможности, управление и т.п.

Малошумящий конвертер
Приведена спецификация на стандартный МШК комплекта

Частотный диапазон
Диапазон 1: 10.95 – 11.7 ГГц
Диапазон 2: 11.7 – 12.2 ГГц
Диапазон 3: 12.25 – 12.75 ГГц
Разъем: WR75
КСВН: 2.5:1 типовое

Шумовые характеристики
75К при 25°С максимум

Характеристики усиления
Усиление: 60 дБ типовое
Неравномерность усиления: ±1.5 дБ максимум (во всем диапазоне)

Выход
1 дБ GCP: 0 дБм минимум
Интермодуляция 3-го порядка: +11 дБм минимум
Сопротивление: 50 Ом
Разъем: N-типа, розетка
КСВН: 1.5:1 типовое


Режекторный фильтр передатчика (опция)

Диапазон пропускания: 10.95 – 12.75 ГГц
Вносимые потери: 0.05 дБ максимум
Диапазон режекции: 13.75 – 14.5 ГГц
Режекция: 55 дБ максимум


Универсальный интерфейс

VSAT трансивер серии CODAN 5900 обладает универсальной интерфейсной совместимостью, что позволяет работать с простыми терминалами, ПК-эмулирующими терминалами (обычным компьютером, ноутбуком и персональными органайзерами) без использования собственного программного обеспечения. Опции конфигурации позволяют осуществлять как непосредственное изменение параметров, так и через порты RS 232, RS 422 и RS 485 (2 или 4 проводной).

Для контроля и управления трансивером поставляются два специализированных контроллера:
• CODAN 5560 ручной контролер, применяемый при вводе трансивера в эксплуатацию
• CODAN 5570 внешний контроллер для размещения в аппаратном зале, осуществляющий функции постоянного контроля и управления трансивером.


Наблюдение, контроль, управление

Контроль и управление всеми функциями осуществляется через последовательный интерфейс. Рабочая конфигурация сохраняется в энергонезависимой памяти (EEPROM) для ее восстановления в случае пропадания напряжения питания.
Органы управления/контроля на передней панели
Индикаторы: Дежурный режим, Включено, Разогрев, УМ включен, Конвертор неисправен, МШУ неисправен, УМ неисправен, Температура вне рабочего диапазона.
Органы управления: Питание (выкл./дежурный режим/ вкл.), Контроль УМ запрет/внешний/вкл.), установки последовательного интерфейса, питание МШУ через входной ВЧ разъем приемника, выбор источника питания cеть / аккумулятор
Возможности управления/контроля усилителя мощности

Индикаторы: В работе, Неисправность, Дежурный режим, В режиме тех. обслуживания
Монитор: Выходная мощность, Температура радиатора, Неисправности

Органы управления: Состояние, Усиление

Удаленный контроль и управление
Последовательный порт: RS 232, RS 422 (RS 485)
Стандарты протоколов: ASCII, Packet (RS 485)
Диапазон адресации пакетного протокола: от 0 до 127


Функции удаленного контроля (последовательный интерфейс): Дежурный режим, Включено, Разогрев, УМ включен, Выходная мощность УМ, Температура Конвертера, Конвертер неисправен, МШК неисправен, УМ неисправен, Температура вне рабочего диапазона, Запрет контроля УМ, Включить контроль УМ, Частота передачи, Частота приема, Ослабление передачи, Ослабление приема, Компенсация влияния кабеля, Блокировка опорного генератора, Разрешение сообщений о неисправностях УМ, Разрешение сообщений о неисправностях МШК, Выбор температурной компенсации, Диапазон адресации пакета (только в режиме ASCII), Выбор пакетного протокола (только в режиме ASCII), Выбор режима УМ, Блокировка конвертера, Опрос изменения состояния.

Функции удаленного управления (последовательный интерфейс): Питание (дежурный режим/вкл.), Запрет управления УМ, Вкл. управление УМ, Частота передачи, Частота приема, Ослабление передачи, Ослабление приема, Компенсация влияния кабеля, Блокировка опорного генератора, Разрешение сообщений о неисправностях УМ, Разрешение сообщений о неисправностях МШК, Выбор температурной компенсации, Выбор диапазона адресации (только в режиме ASCII), Выбор пакетного протокола (только в режиме ASCII), Выбор режима УМ, Сброс, Сброс разрядов изменения.

Функции удаленного контроля (по току потребления узлами): Дежурный режим, Разогрев, УМ включен, Неисправность Конвертера, Неисправность МШК, Неисправность УМ, Температура вне рабочего диапазона.

Функции удаленного управления (по току потребления узлами): Питание (дежурный режим/вкл.), Запрет управления УМ, Включить управление УМ.

Резервирование "горячего" типа VSAT
Дублирующая переключаемая система обеспечивает автоматическое переключение на резервный VSAT трансивер в случае неисправности в основном блоке, что гарантирует качество соединения и минимизацию потерь связи. Эта система выполнена для эксплуатации вне помещения, но может поставляться с дублирующим системным монитором CODAN 5587 для контроля и управления из аппаратного зала.

Комплектация
• УМ (мощность указывается заказчиком);
• VSAT Конвертер (ширина полосы ПЧ, тип синтезатора указываются заказчиком);
• Малошумящий усилитель, 40K;
• Полный набор монтажных средств (все необходимые соединительные кабели, кабели питания, кабель подключения к ПК, крепежные наборы для блоков трансивера).


Опции и аксессуары
• Ручной контроллер
• Внешний контроллер
• Дублирующая переключаемая система
