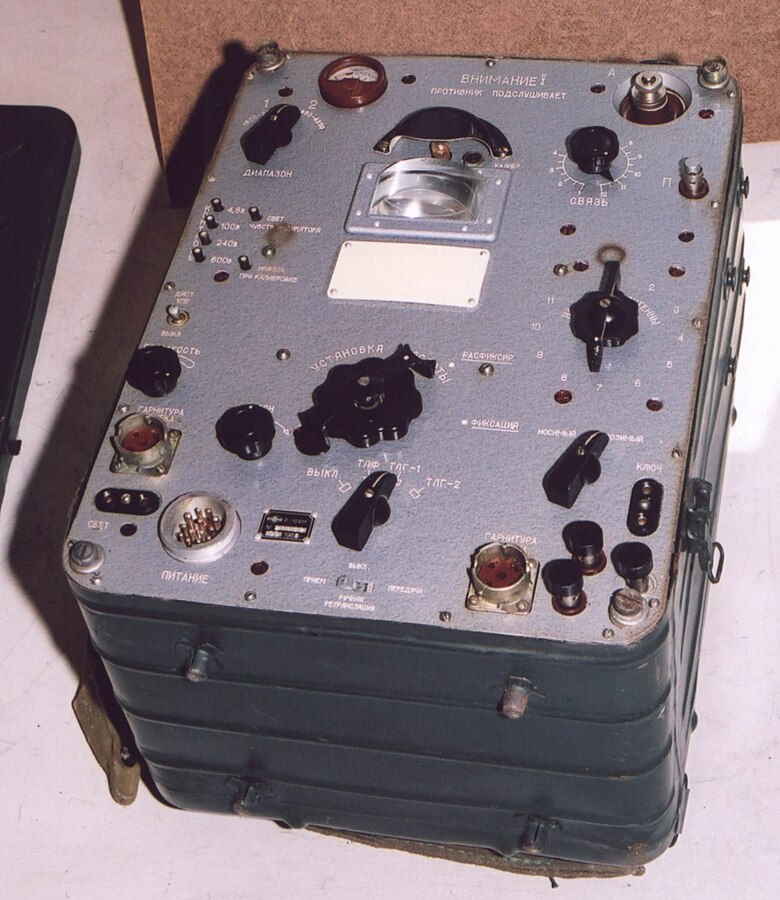

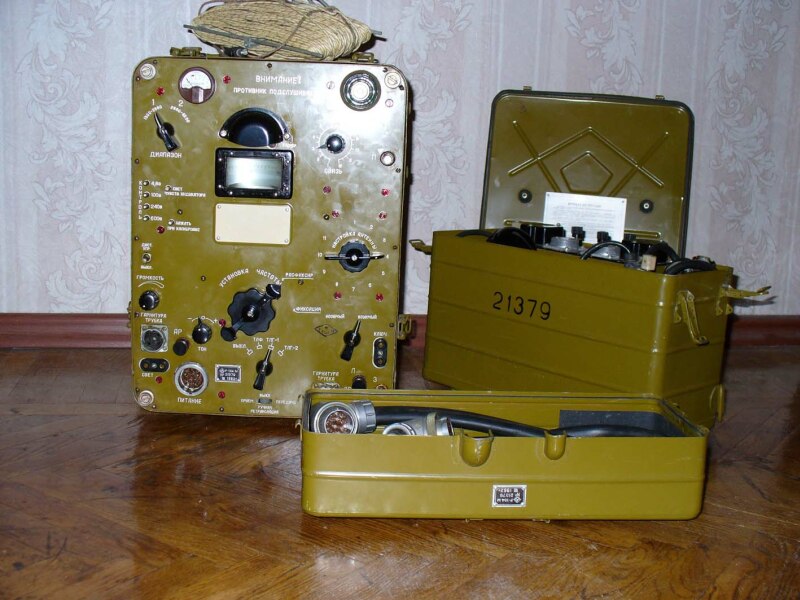

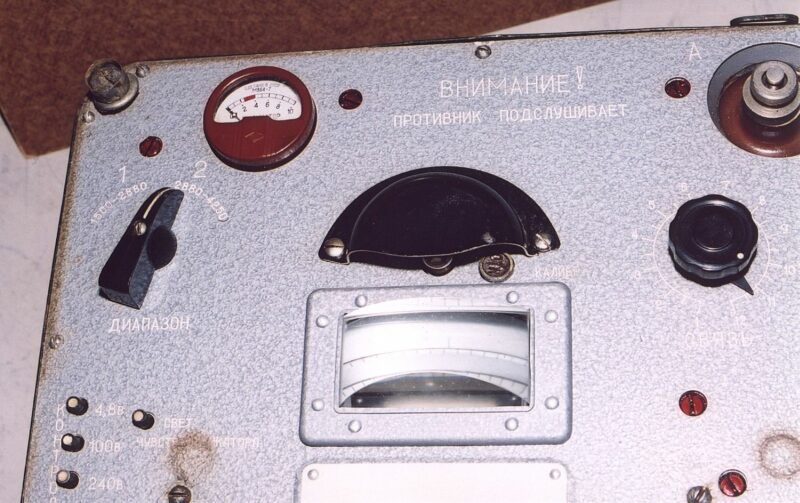

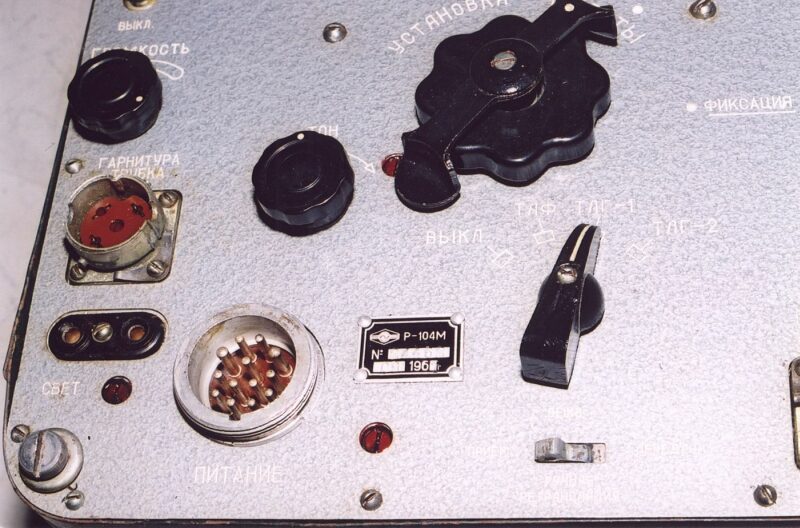

| Р-104М "Кедр" - армейская переносная, коротковолновая симплексная радиостанция. Режимы работы: CW и AM. Является модернизацией радиостанции Р-104. |
|
Полезные ссылки:
1. Экспозиция Р-104М в Музее НЕбытовой электроники
2. Р-104М - Схема принципиальная
|
|
|
1. Технические характеристики
Общие
Диапазон частот: 1.5 - 4.25 МГц
Годы принятия на вооружение: 1949
Отображение частоты: механическая шкала
Тип излучения: CW, AM
Напряжение питания: 4.8 В
Вес (приемопередатчик/рабочий комплект): 21.5 / 39.5 кг
Передатчик
Тип: плавный гетеродин (LC генератор)
Выходная мощность:
• возимый вариант: 20/10 вт (телеграф/телефон)
• носимый вариант: 3.5/1 вт (телеграф/телефон)
Приемник
Тип: супергетеродин с одним преобразованием
Фильтр ПЧ (телефон/телеграф): ФСС/кварцевый
Промежуточная частота: 690 кГц
2. Функции, возможности, управление и т.п.

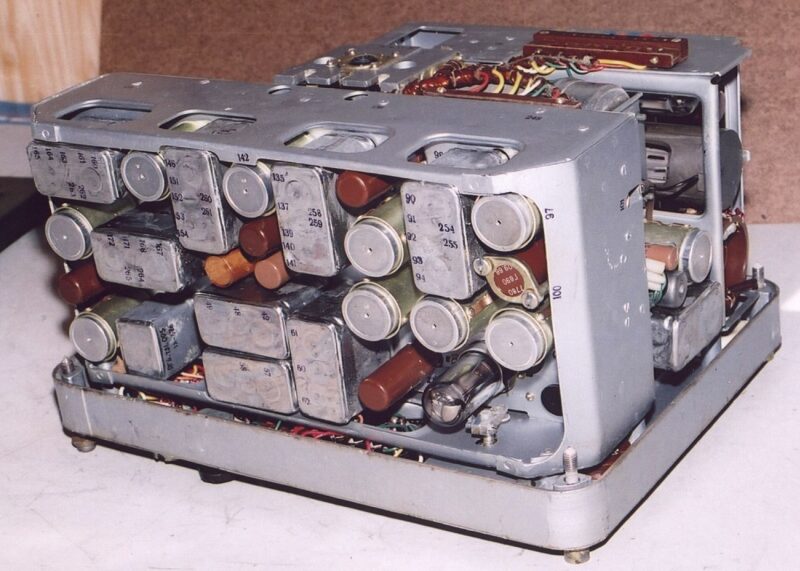

Радиостанция собрана по трансиверной схеме. В приемный тракт входит один каскад УВЧ, смеситель для режима телефона, смеситель для режима телеграфа с кварцевым фильтром, двухкаскадный усилитель ПЧ с фильтрами и усилитель НЧ, используемый при передаче как усилитель модулирующего сигнала. Гетеродин радиостанции - перестраиваемый LC-генератор, работающий в диапазое частот 2.19-3.57 MHz. При работе на первом поддиаппазоне принимаемый сигнал вычитается из сигнала гетеродина для получения ПЧ (690 KHz), а при работе на втором - из принимаемого сигнала вычитается сигнал гетеродина. При работе на передачу с сигналом перестраиваемого гетеродина смешивается сигнал кварцевого генератора частотой 690 KHz. Амплитудная модуляция осуществляется в выходном каскаде, в котором используется лампа ГУ50 (в возимом варианте радиостанции) или лампа 4П1Л (в носимом варианте).

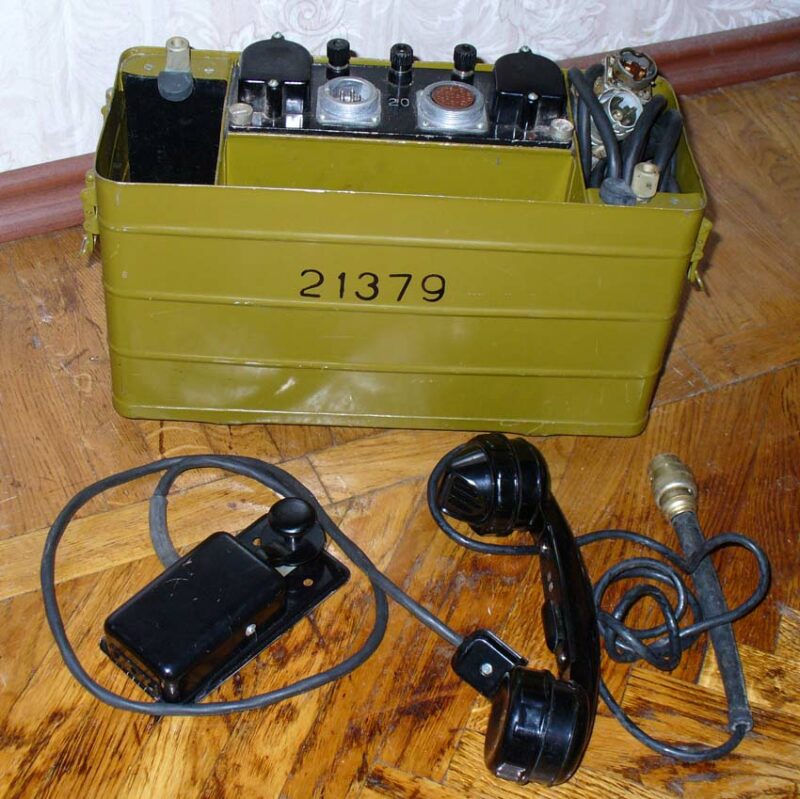

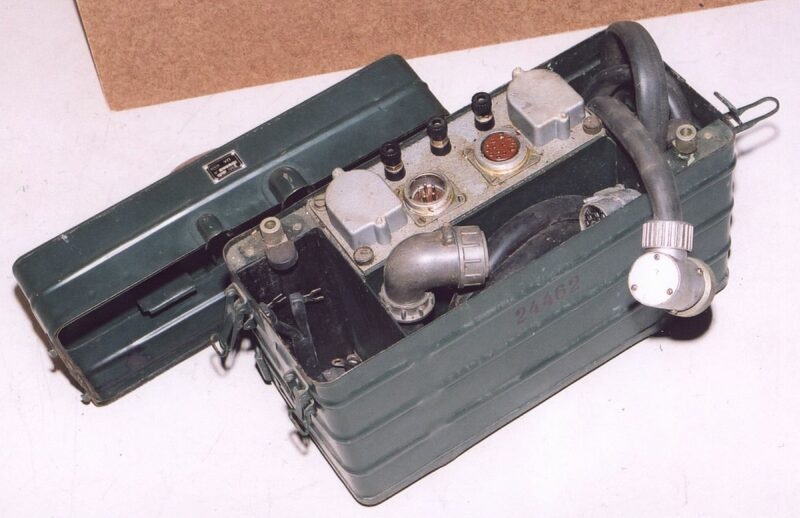

Для согласования с различными типами антенн в комплект радиостанции входит антенное согласующее устройство. Источник питания радиостанции выполнен в виде отдельного блока.
|
|
|
| Автор |
Комментарий |
Виталий ur4qtp
|
13 Ноя 2006 08:03
Дальность связи согласно ОПИСАНИЯ:
Возимый вариант на штырь телефоном днём 30 км, ночью 15, телеграфом днём 50 км, ночью 30; на наклонный луч телефоном днём 50 км, ночью 30, телеграфом днём более 50 км, ночью 50.
Носимый вариант на штырь телефоном днём 20 км, ночью 10, телеграфом днём 30 км, ночью 15; на наклонный луч телефоном днём 30 км, ночью 15, телеграфом днём 50 км, ночью 30.
Имеется ввиду связь с однотипной радиостанцией поверхностной волной.
Ночью дальность связи ниже за счёт больших шумов и помех.
|
|
