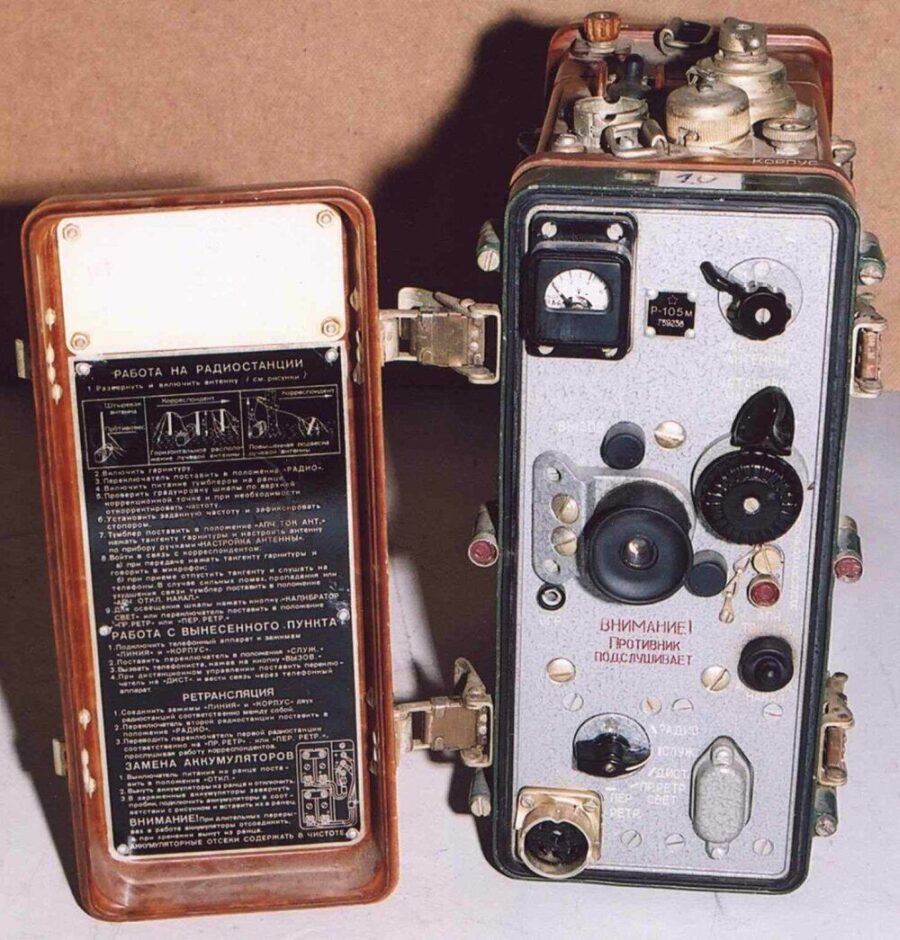

Р-109М
Радиостанция типа Р-109М "Парус-3" - ранцевая, носимая, ультракоротковолновая, телефонная с частотной модуляцией, приемо-передающая, с возможностью дистанционного управления и ретрансляции. Предназначается для беспоисковой и бесподстроечной связи в радиосетях и в автомобильных радиоузлах.
Между собой радиостанции серии "Парус" - Р-105М, Р-108М и Р-109М - различаются только диапазоном рабочих частот:
• Р-105М: 36.0-46.1 МГц, 405 рабочих частот
• Р-108М: 28.0-36.5 МГц, 341 рабочая частота
• Р-109М: 21.5-28.5 МГц, 281 рабочая частота
Принята на вооружение в 1967 году в качестве замены для Р-105Д.
Полезные ссылки:
1. Экспозиция Р-105М/Р-108М/Р-109М в Музее НЕбытовой электроники
2. Р-105М, Р-108М, Р-109М - техническое описание и инструкция по эксплуатации
3. Р-109М : Рейтинг
4. Тема на форуме: Шумоподавитель в Р-109М
5. Радиостанция Р-105М
6. Радиостанция Р-108М



Технические характеристики

Общие

Диапазон частот: 21.5-28.5 МГц

Годы выпуска: 1967-1986

Соответствие стандартам: ГОСТ МОРОЗ-4 (отечественный военный стандарт), превосходит нормы ГОСТ 12252-86

Шаг частот: плавная перестройка, шкала через 25 кГц

Отображение частоты: оптическая шкала

Суммарная погрешность установки частоты по шкале при 20°С (±5): через 5 минут прогрева не превышает 4 кГц

Тип излучения: FM

Тип антенного разъема: под антенну Куликова, байонетный

Сопротивление антенны: 1-2000 Ом

Тип источника питания: 4 батареи КН14 или 2 батареи 2НКП-20 (или 2НКП-24)

Напряжение питания: 4.4 - 5.2 В (2 х 2.4 В)

Потребляемый ток: • прием 0.85 А
• передача 1.85 А
• передача в режиме д/у 2.2 А

Время работы с батареей (прием:передача = 3:1): • 12 час. с КН14
• 17.5 час. с 2НКП-20
• 21,5 час с 2НКП-24

Дальность связи при использовании антенны штырь 1.5 м с использованием трехлучевого противовеса: не менее 6 км, на антенну штырь 2.7 м - не менее 10 км, и на антенну бегущей волны - не менее 25 км

Время развертывания: • при работе на штыревую антенну - 5 мин.
• при работе на лучевую антенну - 15 мин.

Диапазон рабочих температур: –40 ~ +50 °C

Габаритные размеры: • радиостанции (с выступающими частями) - 310 х 325 х 170 мм
• укладочного ящика - 620 х 420 х 350 мм

Вес: • рабочего комплекта р/с - не более 14 кг
• укладочного ящика с комплектом - не более 40 кг



Передатчик

Тип: плавный гетеродин (LC генератор)

Выходная мощность: не менее 1 Вт

Максимальная девиация (FM): ±5 кГц

Чувствительность модуляционного входа передатчика : 140 мВ



Приемник

Тип: супергетеродин с одним преобразованием

Промежуточная частота: 793.8 кГц

Чувствительность: не хуже 1.5 мкВ при сигнал/шум 10:1

Избирательность по зеркальным каналам: не менее 54 дБ

Избирательность по ПЧ: не менее 80 дБ

Ширина полосы пропускания на уровне 6 кГц: 14 кГц

При изменении входного напряжения от 3 до 1000 мкВ выходное напряжение изменяется: не более 20%

Постоянная времени АПЧ: 0.1 С

Выходное напряжение НЧ тракта приемника при напряжении сигнала на входе 1.5 мкВ и девиации частоты 5 кГц на нагрузке низкоомных телефонах ТА-56М: не менее 1 В

Выходное напряжение НЧ тракта приемника при отсутствии сигнала (напряжение шумов): 0.75 В





Функции, возможности, управление и т.п.

Радиостанции Р105М, Р108М, Р109М собраны по трансиверной схеме. Общими элементами для приемника и передатчика являются: антенный контур, гетеродин, УНЧ, источник питания. Приемная часть радиостанции имеет 2 резонасных каскада УВЧ на лампах 1Ж17Б и 1Ж18Б, смеситель на лампе 1Ж18Б, 4 однотипных каскада УПЧ на лампах 1Ж18Б, усилитель-ограничитель на лампе 1Ж18Б, и частотный дискриминатор на диодах 2Д401. Гетеродин приемника собран на лимпе 1Ж18Б и имеет плавную перестройку изменением емкости. Этот же генератор используется при передаче как задающий. На приеме к задающему контуру подключается дополнительная емкость. В контур этого генератора так же включен варикап Д901, который используется для модуляции частоты при передаче и АПЧ при приеме. При работе на передачу сигнал с задающего генератора поступает на усилитель мощьности на лампе 1П24Б. Усилитель низкой частоты - 2х каскадный, на транзисторах МП15, используется при передаче как усилитель модуляционного сигнала. Все переменные смкости, кроме емкости антенного контура, установлены на одной оси, и перестраиваются одновременно с изменением частоты задающего генератора-гетеродина. В качастве оконечного низкочастотного устройства применяется мекротелефонная гарнитура, состоящая из микрофона ДЭМШ1А, микрофонного усилителя на транзисторе П15 и головных телефонов или трубка с микрофоном порошкового типа МК-10-МБ и телефонным капсюлем ТК-47-130.

Радиостанции обеспечивают надежную двустороннюю радиосвязь с однотипной радиостанцией на местности средней пересеченности и лесистости, в любое время суток и года, на любой частоте диапазона при напряжении аккумуляторных батарей 4,4 - 5,2 В на расстояниях:
• при работе на ходу со штыревой антенной высотой 1,5 м или на земле на ту же антенну с противовесом - б км;
• при работе на стоянке с комбинированной антенной 2,7 м и противовесом - 10 км (для P-105М - 8 км);
• при работе на стоянке с лучевой антенной направленного действия, подвешенной на высоте 1 м над землей, - 15 км;
• при работе на лучевую антенну, поднятую у радиостан-ции на высоту 5-6 м над землей, - 25 км;
• при работе на лучевую антенну из укрытий глубиной не более 3 м с перекрытием толщиной не менее 1 м - 15 км;
• при работе с вынесенного пункта через телефонный аппарат ТА-57, соединенный с радиостанцией двухпроводным полевым кабелем длиной до 500 м, на комбинированную антенну высотой 2,7 м - не менее 10 км (для Р-105М -не менее 8 км), на лучевую антенну, подвешенную на высоте 1 м, - не менее 15 км, поднятую на 5-6 м - не менее 25 км. При этом переключение радиостанции с приема на передачу и ведение связи производятся непосредственно с телефонного аппарата.

Радиостанция имеет антенные устройства следующих типов:
• гибкая штыревая антенна высотой 1,5 м (с использованием противовеса из 3 лучей);
• комбинированная антенна, состоящая из гибкой штыревой антенны и 6 колен (общая высота антенны - 2,7 м), с использованием противовеса из 5 лучей - для работы на стоянке;
• бортовая антенна, состоящая из комбинированной штыревой антенны, специального кронштейна с амортизатором для крепления антенны на борту автомашины и соединяющего проводника длиною 1м - для работы на ходу автомашины;
• лучевая антенна направленного действия длиною 40 м, подвешенная на высоте 1 м над землей, - для работы на повышенные дальности и из укрытий;
• повышенная антенна, состоящая из лучевой антенны длиною 40 м, поднятой у радиостанции на высоту 5-6 м, с постепенно снижающимся противоположным концом, направленным на корреспондента, - для работы на повышенные дальности и из укрытий.
