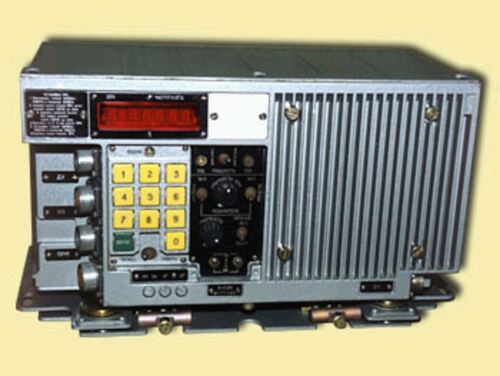

| Радиостанция Р-173М "Абзац-М" - дальнейшее развитие Р-173 "Абзац" - предназначена для обеспечения двусторонней телефонной и цифровой радиосвязи между подвижными объектами при движении и на стоянке. Обеспечивает прием и передачу аналоговой и цифровой информации (со скоростью 16 кбит/сек.) в режиме беспоисковой и бесподстроечной связи.
Р-173М по-прежнему является главным базовым средством связи на бронеобъектах не только в Российской армии, но и других силовых структурах страны (внутренних войсках МВД, погранвойсках, войсках МЧС и т.п.). Производится Рязанским и Сарапульским радиозаводами. |
|
|
1. Технические характеристики
Общие
Диапазон частот: 30-75.999 МГц
Организация памяти: 10 заранее подготовленных частот
Шаг сетки частот: 1 кГц
Нестабильность частоты: ±1.5 кГц
Время перехода с одной частоты на другую: 3 сек.
Тип излучения: FM
Диапазон рабочих температур: -50 ~ +50 °С
Сигнальные системы: тональный вызов
Тип источника питания: сеть 27 В, сеть 220 В (дополнительно поставляемый блок питания)
Потребляемый ток: прием 1.5 А, передача 9 А
Скорость передачи данных: 16 Кбит/сек
Наработка на отказ: не менее 6000 часов
Габаритные размеры приемопередатчика с амортизатором: 428 х 222 х 239 мм
Вес основного комплекта радиостанции: не более 43 кг.
Передатчик
Тип: Синтезатор с ФАПЧ
Выходная мощность: до 30 Вт
Максимальная девиация частоты:
• FM: ±5 (±1) кГц
• для цифровой связи: ±5.6 (±1.2) кГц
Приемник
Чувствительность:
• FM, при отключенном ПШ, не хуже 1.5 мкВ
• FM, при включенном ПШ, не хуже 3.0 мкВ
• цифровая связь, не хуже 2.0 мкВ при коэфф. ошибок 1х0.01
2. Функции, возможности, управление и т.п.
Входные цепи радиостанции раздельные для поддиапазонов 30-40, 40-50, 50-60, 60-70, 70-76 MHz. Каждая входная цепь представляет из себя входной перестраиваемый фильтр и усилитель ВЧ. Радиостанция имеет шумоподавитель (по НЧ сигналу) и подавитель импульсных помех. Передатчик выполнен по схеме прямого усиления. Задающий генератор (возбудитель) имеет схему синхронизации, которая устанавливает его частоту равной частоте приема.
Основные особенности:
• Элементная база: полупроводниковые приборы, интегральные схемы
• Органы управления: электронно-механические
• Дистанционное управление другими радиостанциями
• Двухчастотный симплекс или дуплекс
• Цифровой канал 16000 bps
• Автоматическая настройка антенн
• Наличие подавителя импульсных помех
• Дистанционное управление с выносного пульта управления
• Сопряжение с аналоговой специальной аппаратурой
• Тональный вызов
К радиостанции можно подключать радиомодем для обмена информацией по радиоканалу. Дополнительно может комплектоваться аппаратурой АВСК Р-174.
При соответствующем выборе частот обеспечивается совместная независимая работа двух радиостанций Р-173М и радиостанции Р-173М и радиоприемника Р-173ПМ на общую антенну с применением антенно-развязывающих устройств.
Работоспособность радиостанции сохраняется при изменении напряжения бортсети от +22В до +29В, а также при наличии в бортсети импульсов перенапряжения амплитудой до +70В и длительностью 3мс.
|
|
|
