Канал памяти
Ячейка памяти приемника или трансивера, в которую записывается частота. Другими
словами, количество каналов приемника означает количество частот, которые можно
занести в его память. При этом в канал как правило помимо частоты записывается
и другая информация - вид модуляции, параметры усиления/ослабления сигнала, шаг
подстройки, задержка и т.п. В современных приемниках каналам можно присваивать
буквенно-цифровые обозначения (Alfa-tag).
См. также: Alfa-tag, Задержка,
Модуляция, Шаг
подстройки частоты
Канал частотный
Участок радиочастотного спектра, выделенный для работы передающего устройства.
Определяется шириной, которая зависит от вида сигнала (чем больше спектр полезного
сигнала, тем шире радиочастотный канал). В подвижной радиосвязи в диапазоне УКВ
ширина канала обычно составляет 12.5 или 25 кГц. В радиовещании, телевидении,
радиорелейной связи и пр. ширина канала также стандартизована.
См. также: Радиочастота, Разнос
каналов, Спектр радиосигнала
Клонирование настроек
Процесс, в ходе которого настройки одного приемника или трансивера переносятся
в другой прибор аналогичной модели. Для клонирования требуется специальный интерфейсный
кабель; иногда - соединение с персональным компьютером.
Коаксиальный кабель

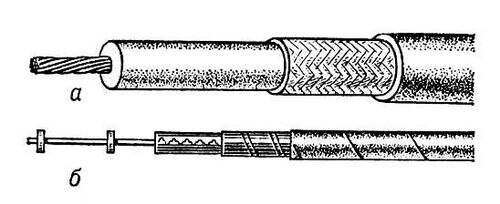

Коаксиальный кабель [от лат. со (cum) — совместно и axis — ось], кабель, в
котором оба проводника тока, образующие электрическую цепь, представляют собой
2 соосных цилиндра. К/к применяется для передачи электрических сигналов в
линиях дальней связи, в антенно-фидерных устройствах радиоэлектронной и телевизионной
аппаратуры, между блоками радиотехнической аппаратуры и т.д. Электромагнитное
поле к/к сосредоточено в пространстве между проводниками тока, то есть внешнего
поля нет, и поэтому потери на излучение в окружающее к/к пространство практически
отсутствуют. Так как внешний проводник одновременно служит электромагнитным
экраном, защищающим электрическую цепь тока от влияний извне, К/к обладает
высокой помехозащищенностью и имеет относительно малые потери энергии передаваемых
сигналов. Для радиоприема используется, как правило, кабель, обладающий волновым
сопротивлением 50 0м. Современный кабель средней жесткости состоит из центрального
медного проводника, окруженного слоем диэлектрика, внешняя поверхность которого
покрыта медной оплеткой (вторым проводником) и защитной оболочкой из пластика,
защищающей кабель от воздействия окружающей среды. Справочник по радиочастотным коаксиальным кабелям
См.также: Ом
Короткие волны
Радиоволны длиной от 10 до 100 метров (высокие частоты - от 3 до 30 МГц). Имеют
свойство отражаться от ионосферы испытывая при этом очень малое поглощение. Отражаясь
многократно от ионосферы и от поверхности Земли, К.в. могут распространяться на
очень большие расстояния и поэтому широко используются для радиосвязи в земных
условиях. Радиоприём на К.в. зависит от регулярных и нерегулярных процессов в
ионосфере, связанных с солнечной активностью, временем года и временем суток.
Для космической радиосвязи К. в. не могут быть использованы, т. к. ионосфера для
них непрозрачна.
КСВ (коэффициент стоячей волны)
Величина, указывающая соотношение между падающей и отраженной мощностями сигнала.
Является основным показателем степени согласования антенно-фидерной системы с
высокочастотным трактом радиостанции (ретранслятора, сотового телефона, приемника
и т.п.). При работе радиостанции на передачу, часть высокочастотной энергии (кроме
передачи в эфир) отражается обратно. Отраженная энергия снижает эффективность
работы передатчика и даже может повредить его компоненты. В идеале должен быть
равен 1, на практике обычно добиваются значения 1,1-1,5. При КСВ >2 повышается
вероятность повреждения выходных передающих каскадов. При высоких значениях КСВ
уменьшается эффективность системы передатчик/приемник/антенна, существенно снижается
дальность и качество связи. Ранее в отечественной технической литературе использовался
термин КБВ (коэффициент бегущей волны) - величина обратная КСВ. Для измерения
КСВ используют специальный прибор КСВ-метр.
Коэффициент усиления антенны
Относительная величина, показывающая во сколько раз эффективность данной антенны
выше по сравнению с полуволновым диполем или с изотропным излучателем. Другими
словами, на сколько большую напряженность поля создаст данная антенна по сравнению
с эталонной на одинаковом расстоянии, при одинаковой подводимой мощности и на
одинаковой частоте.
Так как изотропный излучатель – идеальное теоретическое устройство, то в технических
характеристиках обычно приводится усиление по отношению к диполю. Коэффициент
усиления антенны по отношению к диполю обычно дается в дБ (dB), а по отношению
к изотропному излучателю – в дБи (dBi). Соотношение этих показателей составляет
2.14 дБ. Например, если приведен коэффициент усиления антенны 3 дБи (по отношению
к изотропному излучателю), то по отношению к диполю он будет 3–2.14=0.86 дБ. Иногда
коэффициент усиления по отношению к диполю обозначают дБд (dBd).
