Почему не так популярен, как другие версии?

Потому, что лучшая прогр. поддержка (выход новых версий, функционала) у приборов NANOVNA H/H4 и LiteVNA62/64.
Остальные - не имеют регулярной поддержки, версии выходят редко, обновления не существенные, исходные коды закрыты и т.д.

Большие разъемы можно сделать через переходники и уголок-шасси, чтобы закрепить и не выломать их.
Так же понадобится калибровочный набор под "большие", чтобы провести мат.калибровку этой добавки.

Новая версия приложения NanoVNA Saver, теперь 0.5.3
.


ГитХаб: https://github.com/NanoVNA-Saver/nanovna-saver/releases/tag/v0.5.3



Версия для Linux там странная, файл без расширения "nanovna-saver" - как его устанавливать то?


.

как его устанавливать то?
Там же все предельно точно написано (Ubuntu 20.04):
sudo apt install python3.8 python3-pip
python3 -m venv ~/.venv_nano
. ~/.venv_nano/bin/activate
pip install -U pip
git clone https://github.com/NanoVNA-Saver/nanovna-saver
cd nanovna-saver
python3 -m pip install .
. ~/.venv_nano/bin/activate
python3 nanovna-saver.py

sudo apt install python3.8 python3-pip

sudo apt install python3.11 python3-pip :)

Большое спасибо, установилось, запускается.
Но прибора не видит.
Что посоветуете? Kali Linux последней редакции.

Но прибора не видит.
Посоветую проверить права доступа к USB устройствам (/dev/ttyACM0). Точнее наличие себя в группе dialout.

.

vladisslav2011, большое спасибо за терпение и помощь!
Заработала шельма!



И проапгрейдилась до версии 5.3
Ставили 0.4.0, потом командой (из папки) git checkout v0.5.0.
Потом git checkout v0.5.1 потом git checkout v0.5.2 и последнее git checkout v0.5.3...

.

Кто-то просил схему антенного анализатора NanoVNA-H4.
Вот она - (как же бесят неоправданные ограничения на объем закачиваемого файла !!!)
http://www.radioscanner.ru/uploader/2023/nanovna-h4.rar

NanoVNA-F_V3

На днях увидел на Алиэкспрессе: https://aliexpress.ru/item/1005005737224700.html

Может кто знает, где есть они же но за адекватную цену?
Именно V3 ?

NanoVNA-F_V3

https://aliexpress.ru/item/1005001813075959.html?sku_id=12000017718749856&spm=a2g2w.productlist.search_results.1.53504aa6MwgLud

подскажите пожалуйста NanoVna - F будет работать с прошивками NanoVna - F V2 ?

WebFox

У этих приборов (F и Fv2) разные сайты производителей и свои прошивки.
Лучше не пробовать, чтобы не окирпичить.

А какой лучший VNA до 6 ГГц?

Совсем бюджетный - Litevna64, вполне используют многие для проверки ксв всяких антенн и облучателей самодельных.

Получше - Кроксовские. На сколько хуже их клоны - не вникал.

LiteVNA неплохой по метрологии, но для реальных антенн боится статики при подключении и мощных наводок- там зачем то свич FM3585 на входе поставили и он постоянно горит несмотря на конденсатор и диод защитный.

Кстати я подключал к большим антеннам NanoVNA-F v2, все прекрасно было и очень точно измерил, некоторые писали что там какие-то помехи, наводки, ничего подобного, все результаты показаны отменно.
А также измерял некоторые фильтры, динамический диапазон достигал 90 дБ.

Привет.

Владельцам NanoVNA-F V2 - какой максимальной ёмкости акб можно установить?
Модель акб?
Пришло время замены.

Любой, сколько не жалко. Заряжаться только будет долго, если емкость будет значительно выше, чем у штатного аккумулятора, но и работать будет пропорционально дольше.

Любой, сколько не жалко.

Мне нужна ссылка на конкретную модель.

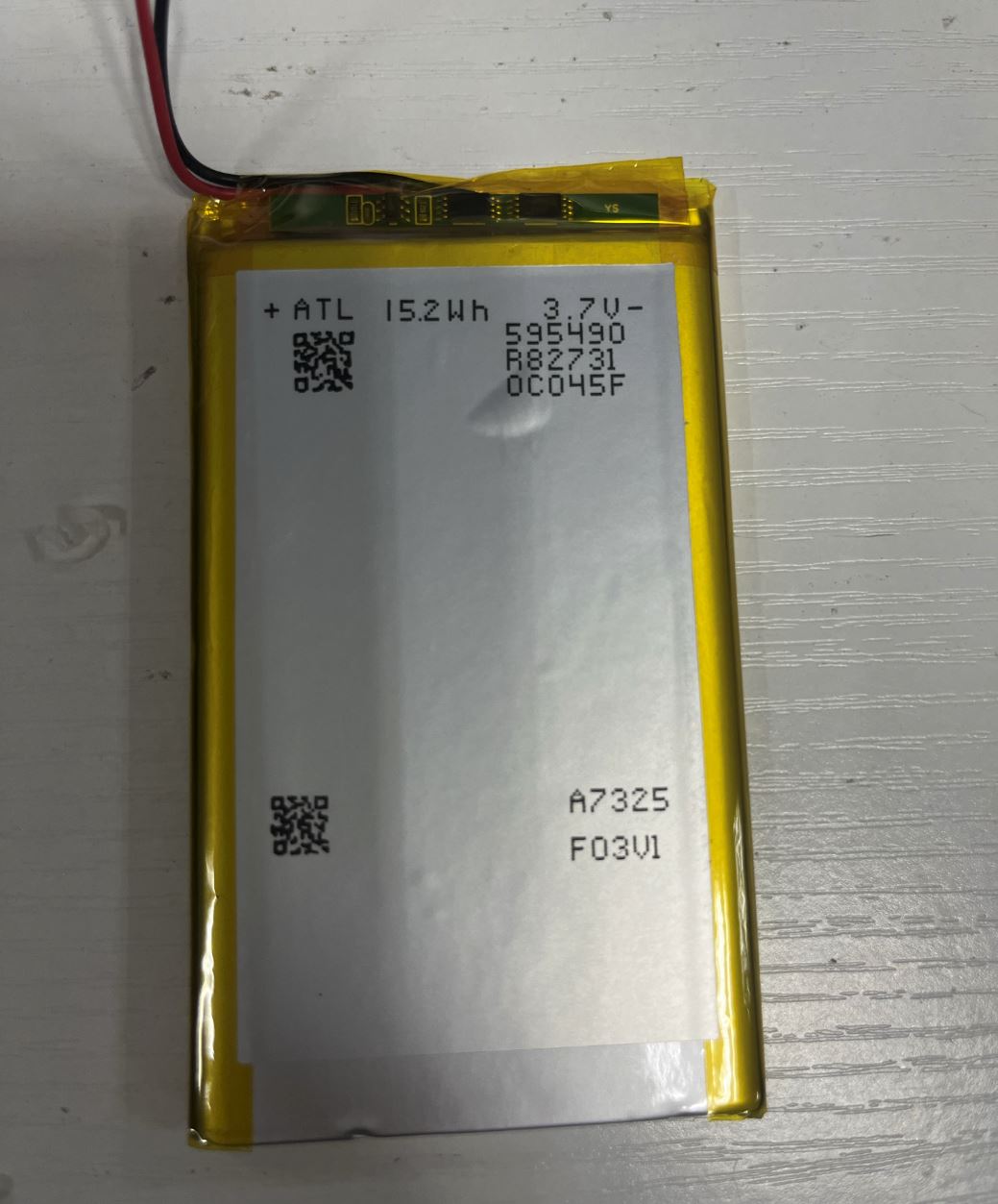

Производитель ответил, что модель 595490
На Алиэкспресе Россия их нет с платой защиты.
Спрашиваю у владельцев NanoVNA-F V2, может кто уже менял...



И ещё есть вопрос такой:
Стою (стоим) перед выбором анализатора до 6гГц. В продаже есть NanoVNA-F V3 до 6 гГц.
Такой же, симпатичный и приятный.
А какая есть альтернатива до 20 т.р. ?
То-есть за указанную сумму я могу получить что-то лучше NanoVNA-F V3?

proba999 На Алиэкспресе Россия их нет с платой защиты. А разве плату припаять - большая проблема?

С АКБ разобрался, на Ганзе дали ссылку на проверенного (неоднократно) продавца различного формата АКБ, там и подобрал себе замену.
Следующий вопрос, не нашёл сам.

Прибор NanoVNA_F V2.
Приложение NanoVNA Saver 0.5.5

Где в настройках приложения редактировать знаки после точки?
Нужно оставить только целые МГц.

proba999

Где в настройках приложения редактировать знаки после точки?
Возможно здесь (python я не знаю, так что не точно)
https://github.com/NanoVNA-Saver/nanovna-saver/blob/main/src/NanoVNASaver/Formatting.py#L29
К сожалению аффтор NanoVNA-Saver вместо штатного DoubleSpinBox изобрел свой велосипед, так что по простому такое не изменяется. Создавайте feature request на гитхабе.

Всем привет!

Есть дроссель, намотанный на сердечнике М400НН диаметром 8 мм, провод 0.9мм.

Как с помощью NanoVNA-F V2 померять индуктивность и как замерять, какое затухание вносит этот дроссель на частотах 0-100 МГц (например). Напишите плз пошагово. Спасибо.

и как замерять, какое затухание вносит этот дроссель на частотах 0-100 МГц (например)
https://www.nonstopsystems.com/radio/frank_radio_coax-sw.htm#CH
https://www.nonstopsystems.com/radio/frank_radio_baluns.htm#chokes

https://www.nonstopsystems.com/radio/frank_radio_coax-sw.htm#CH
https://www.nonstopsystems.com/radio/frank_radio_baluns.htm#chokes

Ничего общего. там коаксиалы, у меня трансформаторный провод 0.9
И не описано какие пункты выбирать.

Ничего общего. там коаксиалы, у меня трансформаторный провод 0.9

ТУТ, наверное...

Как с помощью NanoVNA-F V2 померять индуктивность и как замерять, какое затухание вносит этот дроссель
Откалиброваться в диапазоне 0.1 ... 100 MHz
Подключить дроссель на активный порт (параллельно) - в режиме s11 можно будет двигая курсор, посмотреть индуктивность на разных частотах в диапазоне 0.1 ... 100 MHz
Для измерения затухания подключить дроссель между активным и пассивным портом (последовательно) - в режиме s21 можно будет видеть вносимое затухание. Для повышения точности можно на пассивный порт поставить аттеньюатор на ~10db и учесть его в измерениях, хотя для такого дросселя влияние порта, думаю, будет минимальным.

Откалиброваться в диапазоне 0.1 ... 100 MHz
Для измерения затухания подключить дроссель между активным и пассивным портом (последовательно) - в режиме s21 можно будет видеть вносимое затухание.
Да, всё так и делаю.
На сердечнике написано М400НН, заводская печать. Повреждений на нём вроде нет.
Не первый раз мотаю, использовал те что мотал - всё отлично.
Этот решил померять и вот:



Что это, как такое может быть?

------------------

Подключить дроссель на активный порт (параллельно) - в режиме s11 можно будет двигая курсор, посмотреть индуктивность на разных частотах в диапазоне 0.1 ... 100 MHz
Какой режим выбрать?

это заградительное действие дросселя, вроде всё нормально. Подавление на 60дБ при каких частотах ? както частотная шкала не понятная.

это заградительное действие дросселя, вроде всё нормально. Подавление на 60дБ при каких частотах ? както частотная шкала не понятная.
10КГц - 100МГц откалиброван и на фото.

У других на видео ровная линия почти на нуле.
А тут вона как

10КГц - 100МГц откалиброван и на фото.
proba999
это понятно, но по делениям это не декады и середина экрана должна быть примерно 30 МГц. Тогда глубокий провал получается на низких и средних КВ, что и правильно. Вы же измерили s21 от выхода генератора до входа анализатора.

Если дроссель поставить параллельно, то прямая с резким провалом на низких частотах.
